[求助] 请教各位虫友关于压缩拐角模拟的问题 已有1人参与

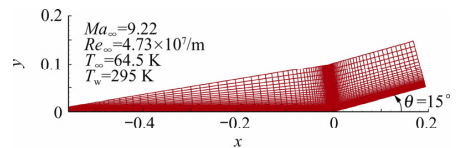

计算一个压缩拐角问题，采用的网格为161*441（法向*流向）
请教各位虫友关于压缩拐角模拟的问题
模拟的是氮气，
根据已知求出了来流的粘性（Surthland公式），静压266Pa
湍流模型SST，入口为压力远场，Ma为9.22，Gauge Pressure 266Pa，温度64.5K
出口为压力出口，Gauge Pressure 266Pa，温度64.5K
壁面为等温无滑移壁面，壁温295K
由于给的来流马赫数是单位长度的马赫数，在计算入口的湍流强度和湍流尺度采用单位长度（不知道这样是否可行）

计算的结果，在压力方面与实验的结果比较吻合，但是在壁面热流密度方面，与其提供的参考值相差一个量级，
但采用自己计算的拐角前缘物面的稳定热流密度作为参考值，其无量纲的热流密度由于实验基本吻合，
求教各位，我是不是在壁面边条方面设置错误，不能采用等温壁，
还是Fluent提供的Total Surface Heat flux与实验的热流密度之间定义不同

另外再问一下，在文献中看到两种热流密度，一种是参考热流密度，一种是无穷远处来流密度，这两个有什么区别吗？

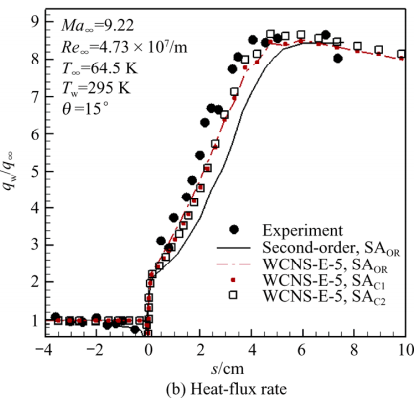

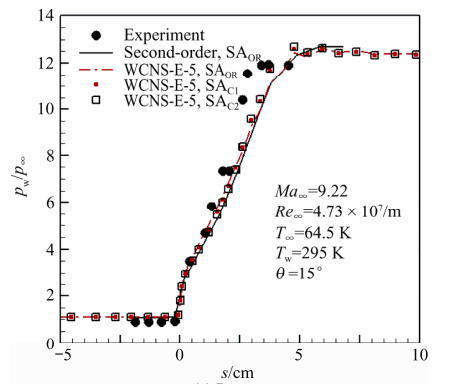

下图是实验和别人模拟的一些结果
请教各位虫友关于压缩拐角模拟的问题-1
请教各位虫友关于压缩拐角模拟的问题-2
回复此楼

» 猜你喜欢
天道酬勤
1楼 2016-01-03 15:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

满姗而归

木虫 (正式写手)
有没有哪位虫友大神会啊？

发自小木虫Android客户端
赞一下 回复此楼
天道酬勤
2楼2016-01-03 21:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

满姗而归

木虫 (正式写手)
求指导

发自小木虫Android客户端
回复此楼
天道酬勤
3楼2016-01-04 10:11:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
肯定用等温壁。
另外第一层网格高度要满足网格雷诺数小于10的条件。
参考热流密度和无穷远处来流密度完全两码事。
无穷远来流密度就是来流的气体密度，参考热流密度说白了就是热流
赞一下 回复此楼
4楼2016-01-04 18:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

满姗而归

木虫 (正式写手)
引用回帖:
4楼: Originally posted by a04051127 at 2016-01-04 18:49:41
肯定用等温壁。
另外第一层网格高度要满足网格雷诺数小于10的条件。
参考热流密度和无穷远处来流密度完全两码事。
无穷远来流密度就是来流的气体密度，参考热流密度说白了就是热流

抱歉写错了，是无穷远热流密度，第一层网格满足要求

发自小木虫Android客户端
赞一下 回复此楼
天道酬勤
5楼2016-01-05 21:56:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
引用回帖:
5楼: Originally posted by 满姗而归 at 2016-01-05 21:56:34
抱歉写错了，是无穷远热流密度，第一层网格满足要求
...

这样的话我就有点不知道了 水平有限
不过我建议先算一个球头的热流，因为球头计算不需要用湍流模型。
如果球头算得准，那么基本上可以认为是湍流模型的问题吧……
如果有进展还望介绍一下结果
赞一下 回复此楼
6楼2016-01-05 23:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

满姗而归

木虫 (正式写手)
引用回帖:
6楼: Originally posted by a04051127 at 2016-01-05 23:48:38
这样的话我就有点不知道了 水平有限
不过我建议先算一个球头的热流，因为球头计算不需要用湍流模型。
如果球头算得准，那么基本上可以认为是湍流模型的问题吧……
如果有进展还望介绍一下结果...

谢谢~

发自小木虫Android客户端
回复此楼
天道酬勤
7楼2016-01-06 07:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)

【答案】应助回帖

今天参加某会，期间一位知名气动热专家说，他前几年用fluent进行高超计算，结果显示fluent8马赫左右气动力能够得到较好的结果，但是气动热误差很大。他认为是fluent在边界上计算精度不足。
因为会主题不是这个，所以细节他没详谈。

不过根据我的经验，如果真的是壁面边界网格上精度的问题，那么你可以考虑试试加密壁面切向网格——也就是说在压缩拐角处采用长宽比小于10、甚至长宽比接近一的网格，看看结果有没有改善（前提是法向网格离散已经满足要求）
因为我的经验认为，有限体积法的离散精度在长宽比较大的非完全正交大长宽比网格上是很容易下降的，特别是存在激波时。
赞一下 回复此楼
8楼2016-01-08 00:47:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
擦 敲字重复了……
反正就是，在保证法向网格密度不下降的前提下，尽可能减小压缩拐角分离区的网格长宽比。——如果计算条件允许，分离区上游也加密一下吧……
赞一下 回复此楼
9楼2016-01-08 00:49:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcpzcp

新虫 (小有名气)
老哥能发下下面那张图是哪篇文献里的么，湍流大作业要做压缩拐角的模拟
赞一下 回复此楼
10楼2018-12-20 10:58:40
