[求助] 大家帮忙看看怎么分析这个断口 已有3人参与

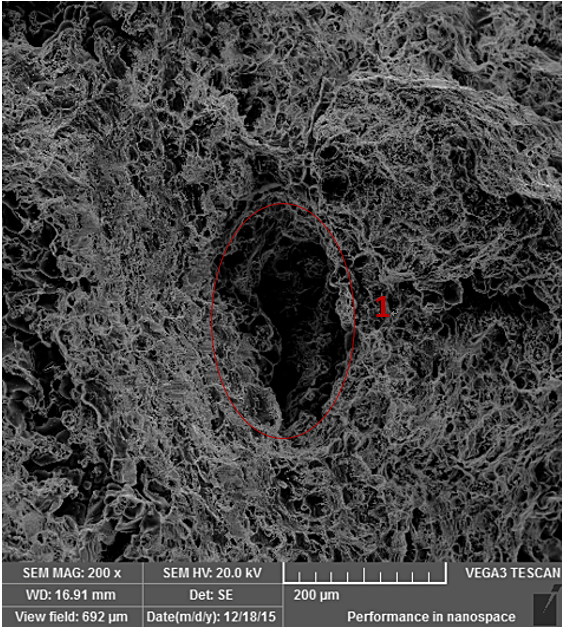

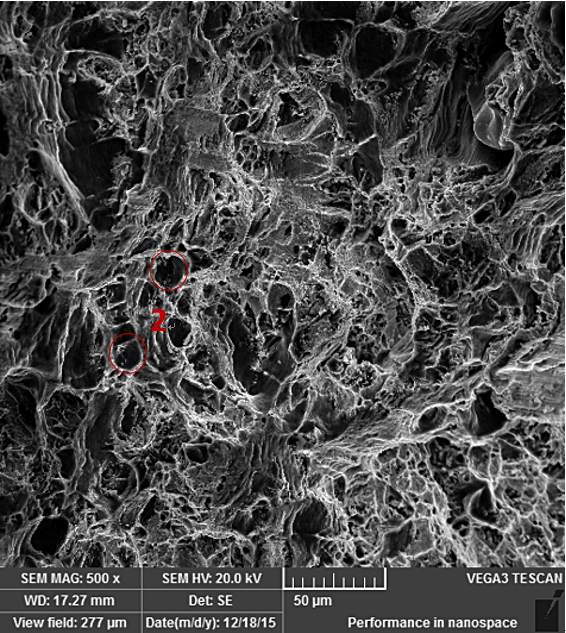

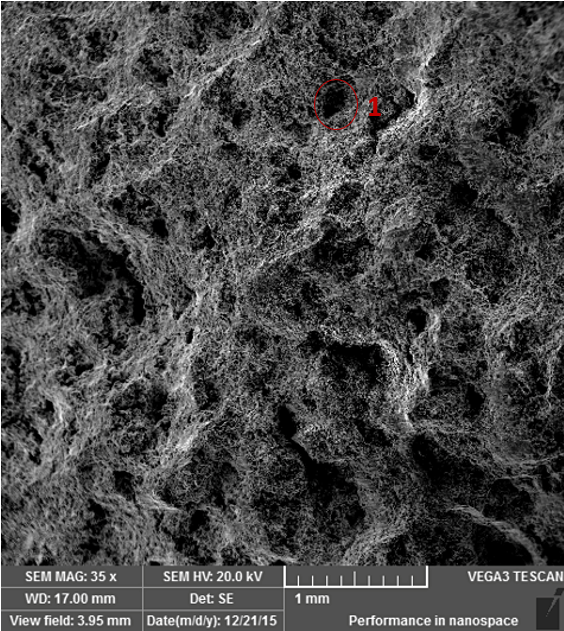

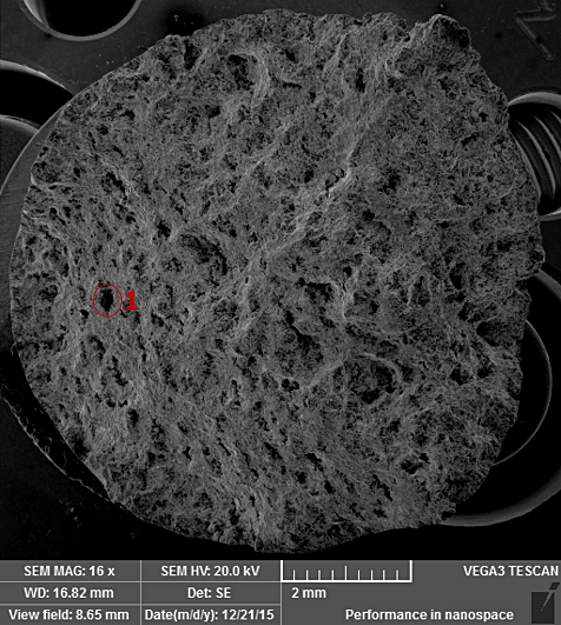

材料铝锡合金，拉伸试验断口，没有明显的缩颈，断后延伸率15%-20%，图中位置1和2都是韧窝吗？

大家帮忙看看怎么分析这个断口


大家帮忙看看怎么分析这个断口-1


大家帮忙看看怎么分析这个断口-2


大家帮忙看看怎么分析这个断口-3


大家帮忙看看怎么分析这个断口-4
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-03 15:17:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

christyheng

新虫 (正式写手)
说2是韧窝还凑合 1的话肯定不是

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-01-03 16:26:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nowadayvivi

金虫 (小有名气)
引用回帖:
2楼: Originally posted by christyheng at 2016-01-03 16:26:14
说2是韧窝还凑合 1的话肯定不是

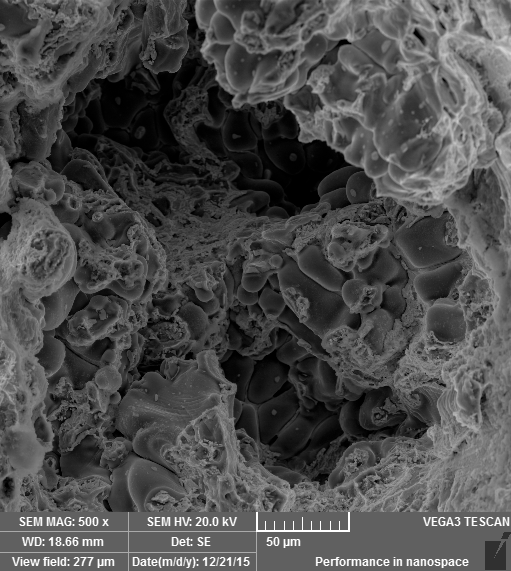

这是铸锭加工成的拉伸件，1位置的坑可能是孔洞发展来的。1-6这张图是位置1的放大，可以看到比较完整的初晶铝，凝固的时候初晶铝枝晶间可能存在细小的孔洞
大家帮忙看看怎么分析这个断口-5
赞一下(1人) 回复此楼
3楼2016-01-03 16:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyphb

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从放大倍数就可以看出来，1不是，2是
赞一下(1人) 回复此楼
4楼2016-01-04 10:42:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nowadayvivi

金虫 (小有名气)
引用回帖:
4楼: Originally posted by zyphb at 2016-01-04 10:42:09
从放大倍数就可以看出来，1不是，2是

那我应该怎么描述这个断口呢？是属于韧性断裂吗？
赞一下 回复此楼
5楼2016-01-05 15:01:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs_77

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
感觉你这材料就做的不怎么样，你那15-20%的延伸率可能是由于材料的多孔结构导致的空变形延伸率值较高；从你微观照片来看，你这个材料的拉伸曲线是不是看不明显的屈服点。个人观点，仅供参考。
赞一下(1人) 回复此楼
Jackofalltrades,Butspecialofnone.
6楼2016-01-05 17:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nowadayvivi

金虫 (小有名气)
引用回帖:
6楼: Originally posted by hs_77 at 2016-01-05 17:06:17
感觉你这材料就做的不怎么样，你那15-20%的延伸率可能是由于材料的多孔结构导致的空变形延伸率值较高；从你微观照片来看，你这个材料的拉伸曲线是不是看不明显的屈服点。个人观点，仅供参考。

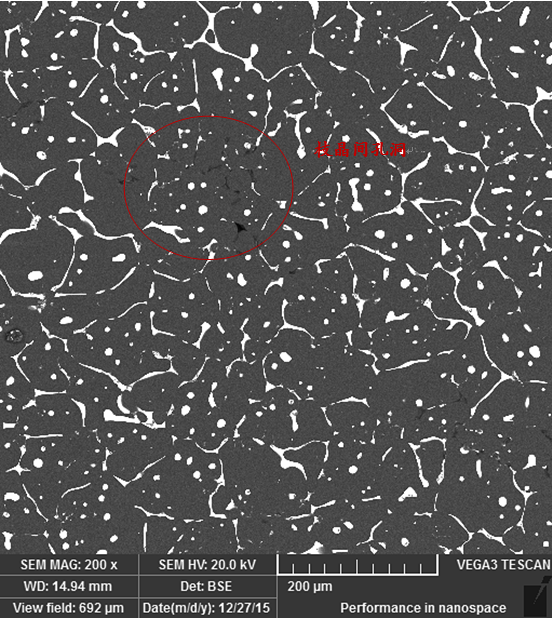

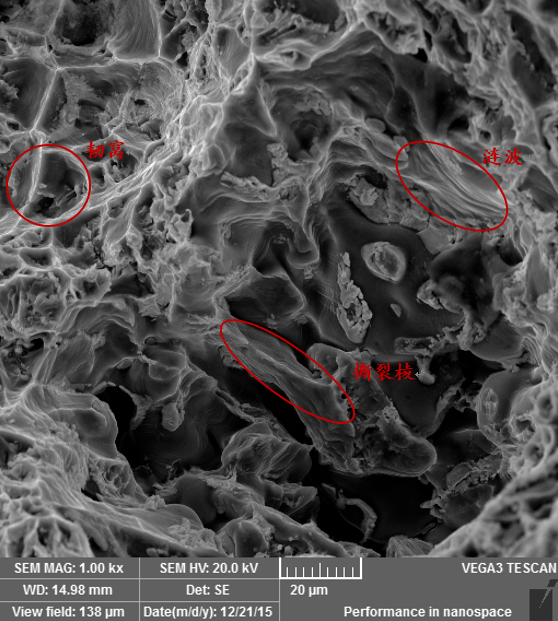

谢谢！是看不到明显的屈服点，不过铝合金的应力应变曲线不就是通常都没有明显的屈服点吗？由空洞发展形成的断裂可能是准解理断裂，准解理断裂也可能会有韧窝，那我的材料是准解理断裂吗？不过我不太会判断断面上的涟波、台阶、撕裂棱、韧窝等断裂特征
大家帮忙看看怎么分析这个断口-6


大家帮忙看看怎么分析这个断口-7


大家帮忙看看怎么分析这个断口-8
铝锡合金应力—应变曲线 .png
赞一下 回复此楼
7楼2016-01-06 09:51:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs_77

木虫 (正式写手)
引用回帖:
7楼: Originally posted by nowadayvivi at 2016-01-06 09:51:24
谢谢！是看不到明显的屈服点，不过铝合金的应力应变曲线不就是通常都没有明显的屈服点吗？由空洞发展形成的断裂可能是准解理断裂，准解理断裂也可能会有韧窝，那我的材料是准解理断裂吗？不过我不太会判断断面上的 ...

我这也只是个人感觉，仅供参考，从你后面给的照片的确是有很多韧性断裂的的特征，只是看到你上面的照片，根据我自己做多孔材料的经验推测罢了。也许只是一种巧合。个人建议你把水波纹与撕裂棱位置再放大，看能不看到拔丝状的位置。
赞一下(1人) 回复此楼
Jackofalltrades,Butspecialofnone.
8楼2016-01-07 15:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱书的小熊

新虫 (小有名气)

【答案】应助回帖

可以说是准解理断裂，1是空洞，2是韧窝

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

nowadayvivi
9楼2016-01-24 20:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nowadayvivi

金虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by 爱书的小熊 at 2016-01-24 20:33:43
可以说是准解理断裂，1是空洞，2是韧窝

谢谢
