宦海天涯

金虫 (小有名气)

[求助] SolidWorks导入到COMSOL中出现错误 已有3人参与

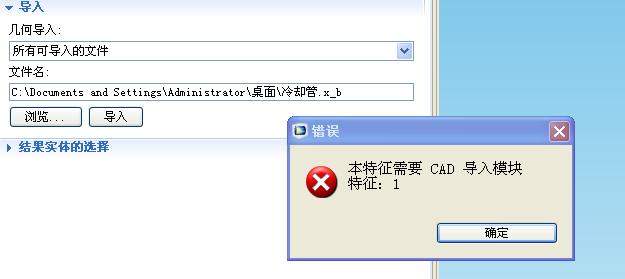

每次将SolidWorks画好的三维图导入到COMSOL中总会出现以下出现错误，求大神给解决！！！

SolidWorks导入到COMSOL中出现错误
回复此楼

» 收录本帖的淘帖专辑推荐

科研经验和教训 论文撰写与发表 应用软件学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-01 21:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Spring_2

金虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 宦海天涯 at 2016-01-02 14:11:15
怎么同步做啊，我照你说的做不知道怎么将两个软件联系起来
...

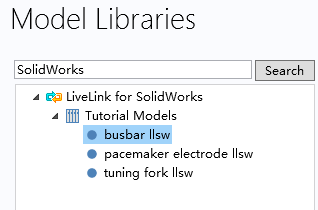

1.可以参考图1里comsol自带的例子；

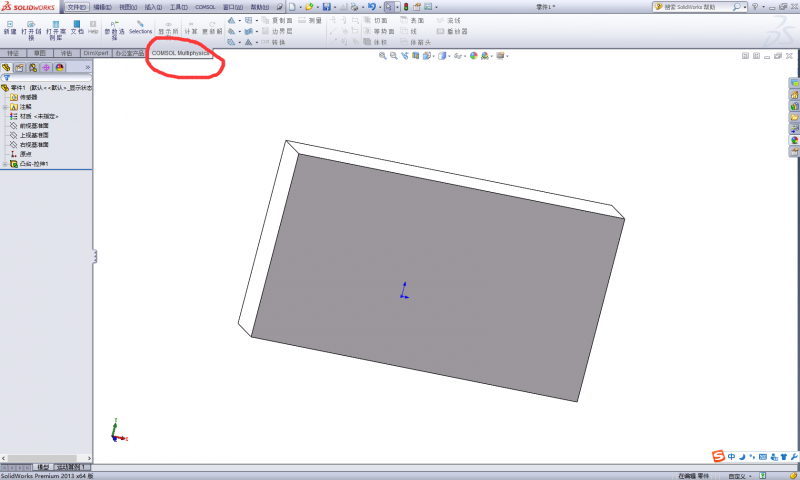

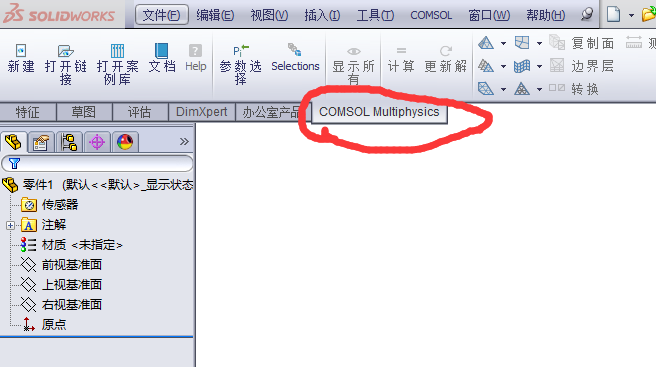

2.首先你要保证你的comsol和SolidWorks是有接口的，就是打开SolidWorks里面有图2所示的comsol标志；

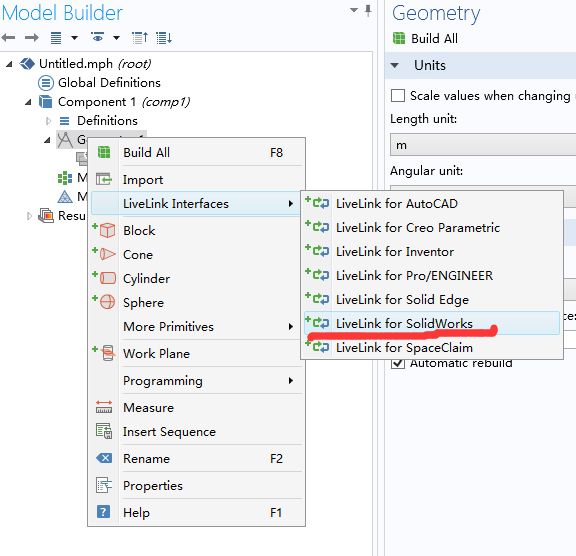

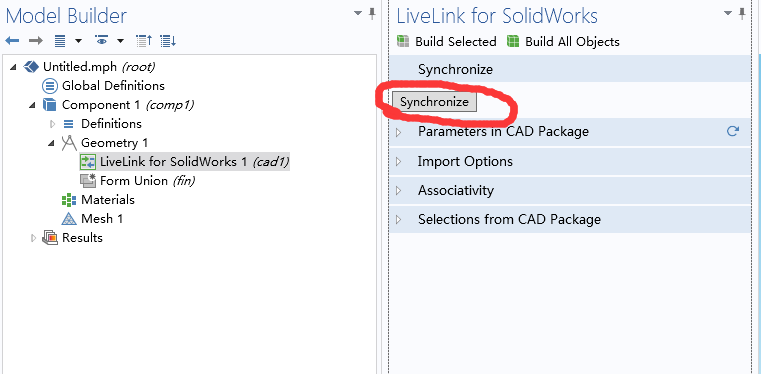

3.确定有接口后，打开两个软件，在SolidWorks里新建模型或者导入模型，然后进入图3,4所示界面，建好模型后，在comsol里操作如图5,6 。
4. 有啥不明白的可以继续讨论。
SolidWorks导入到COMSOL中出现错误-1


SolidWorks导入到COMSOL中出现错误-2


SolidWorks导入到COMSOL中出现错误-3


SolidWorks导入到COMSOL中出现错误-4


SolidWorks导入到COMSOL中出现错误-5


SolidWorks导入到COMSOL中出现错误-6
赞一下(4人) 回复此楼
10楼2016-01-02 19:59:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hard_study

银虫 (小有名气)
试试避免中文路径

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-01-01 22:56:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宦海天涯

金虫 (小有名气)
引用回帖:
2楼: Originally posted by hard_study at 2016-01-01 22:56:55
试试避免中文路径

试过了，不能用

发自小木虫Android客户端
回复此楼
3楼2016-01-01 23:09:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wodmuchongong23

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用solidworks把三维图存成STEP文件，然后再导入COMSOL。
赞一下 回复此楼
4楼2016-01-02 02:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Spring_2

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这样导入还真没试过，我都是同时开着SolidWorks和COMSOL，然后用同步去做。
赞一下 回复此楼
5楼2016-01-02 11:57:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宦海天涯

金虫 (小有名气)
引用回帖:
5楼: Originally posted by Spring_2 at 2016-01-02 11:57:13
这样导入还真没试过，我都是同时开着SolidWorks和COMSOL，然后用同步去做。

怎么同步做啊，我照你说的做不知道怎么将两个软件联系起来

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-01-02 14:11:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宦海天涯

金虫 (小有名气)
内容已删除
回复此楼
7楼2016-01-02 14:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蝉鸣在午后

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
要两个软件都打开才行啊
赞一下 回复此楼
8楼2016-01-02 17:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宦海天涯

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 蝉鸣在午后 at 2016-01-02 17:56:07
要两个软件都打开才行啊

都打开了，还是不行，能说下具体操作步骤不？

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-01-02 18:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
