[求助] ICEM导入0.006mm壁厚的弯管失真问题 已有2人参与

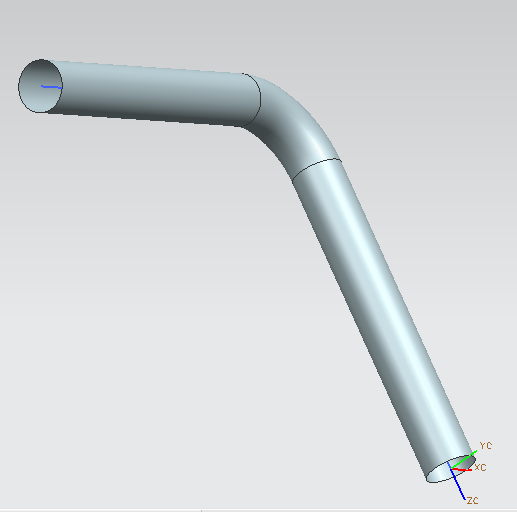

需要导入0.006mm壁厚的弯管。利用ug作图如下
ICEM导入0.006mm壁厚的弯管失真问题

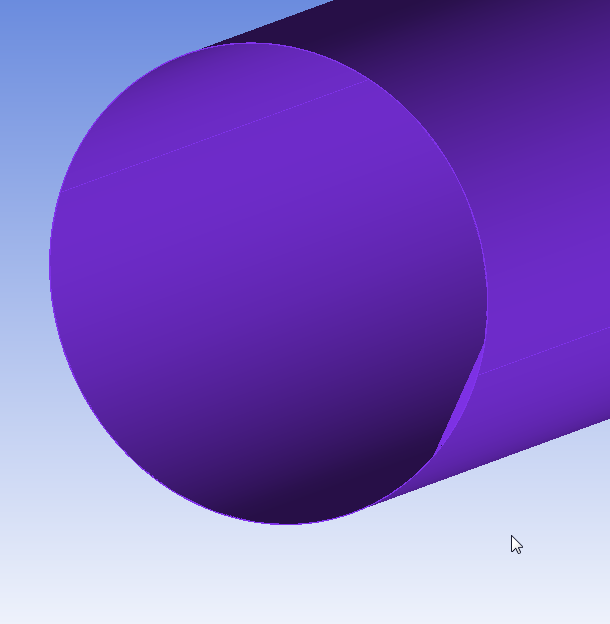

导出x_t格式后再导入ICEM后出现如下问题
ICEM导入0.006mm壁厚的弯管失真问题-1
管子的入口出口的0.006mm大小的圆环出现失真无法组成一个面
所以想请教大家这样的问题该如何解决？
回复此楼

» 猜你喜欢
1楼 2015-12-30 21:11:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

痞痞鱼

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我昨天用的proE作图导入icem也出现了这个情况，解决办法一，用ansys中几何模块画图，办法二，用icem把坏面删除，重新生成，icem本来就是用来修补几何的

发自小木虫IOS客户端
赞一下 回复此楼
2楼2015-12-30 22:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gavin_wu

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
有两个方法：
1.在ICEM中建模
2.导出为Catia V4，再导入ICEm中就不会出现失真
赞一下 回复此楼
遇见更好自己
3楼2015-12-31 11:54:01
