结构模态分析第一阶为零 已有1人参与
|

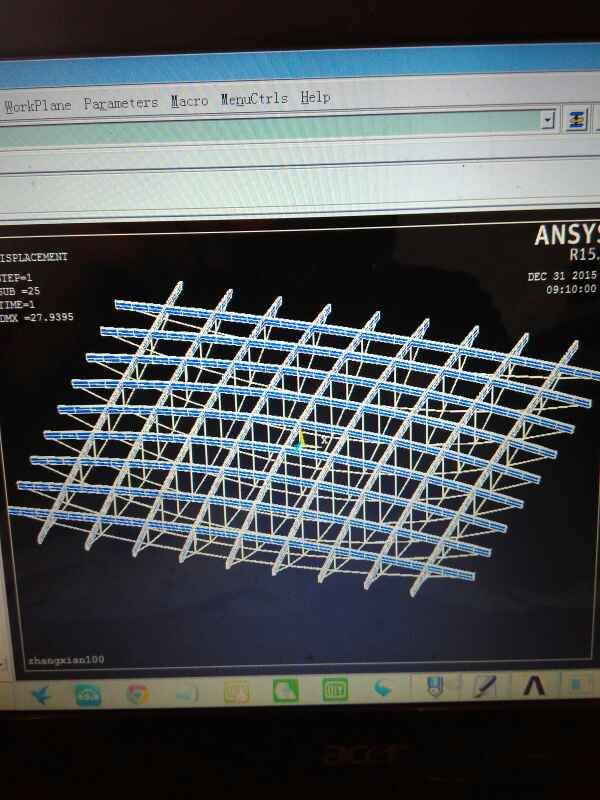

结构为预应力张弦梁结构，模态分析结果如下图，求助为什么为零 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有6人回复
-
酰胺脱乙酰基
已经有12人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有3人回复
-
同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗
已经有4人回复
-
有时候真觉得大城市人没有县城人甚至个体户幸福
已经有10人回复
-
天津大学招2026.09的博士生，欢迎大家推荐交流（博导是本人）
已经有5人回复
-
有院领导为了换新车，用横向课题经费买了俩车
已经有5人回复
-
CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优
已经有6人回复
-
面上项目申报
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 东北大学国基中标项目
已经有33人回复
2楼2015-12-31 00:05:27
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
3楼2015-12-31 07:39:15
4楼2015-12-31 09:14:16
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
|
有可能是拉索造成的。一般情况，拉索会采用 LINK 单元，而 link 单元的节点缺少转动刚度，如果连接不足，做模态分析时很容易出现零频率，需要做有预应力的模态分析才能排除零频率。 上次让你看一下零频率对应的模态形状，不知你看了没有？ 如果该模态是整个结构的刚体运动，则是缺少整体约束所致；如果是某些杆件位移过大，一般是这些杆件与其它构件连接不足 ( LINK 单元的一个节点至少需要与另外 2 个 LINK 单元相连，才有可能弥补缺少的转动刚度)。 你检查零频率的模态后，如果确认不是整个结构的约束不足，可以试试做有预应力的模态分析。 |
