应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » H13模具钢开裂后，掉落模芯断口呈现不同的颜色
191/2返回列表12下一页
查看: 2360  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

santingbao

金虫 (小有名气)

[求助] H13模具钢开裂后，掉落模芯断口呈现不同的颜色 已有2人参与

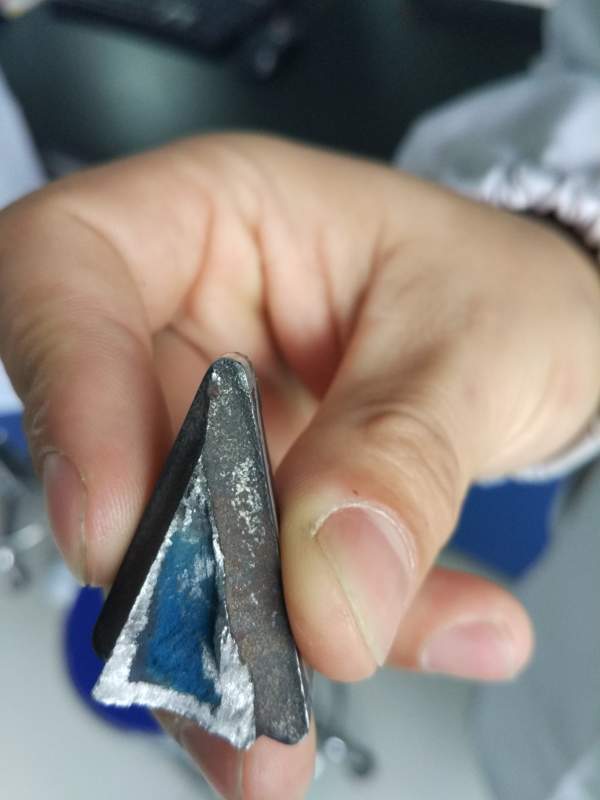

H13模具钢挤压模具开裂后，掉落模芯断口呈现不同的颜色，由黑灰色向蓝色过渡。

H13模具钢开裂后，掉落模芯断口呈现不同的颜色
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-30 15:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
感觉还是不同部分的材料的化学成份有偏析所致。中心发蓝的部分有可能是合金中发生偏析的某个成份发生了氧化所致（比如钼发生氧化生成二氧化钼）。建议在SEM上先打一个EDS能谱分析看看再说。
赞一下(2人) 回复此楼
8楼2015-12-31 10:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤独的守月树

铜虫 (小有名气)
曾经做高温拉伸时发现，700摄氏度左右，试样表面呈金黄色；500摄氏度，试样表面呈蓝色。和这种颜色差不多。个人感觉可能是模具断裂时，中间部分温度仍有500度左右，然后空气中氧化成此颜色，或者低氧状态下（缝隙中）氧化呈这种蓝色。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

santingbao
执子之手，将子拖走
13楼2016-01-14 12:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

陈睿博

禁虫 (小有名气)
本帖内容被屏蔽
2楼2015-12-30 16:03:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

santingbao

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 陈睿博 at 2015-12-30 16:03:41
材料热处理有问题，组织不均匀

这个不考虑组织，只想知道为什么会呈现这种颜色？模具钢的组织状态还是可以的
赞一下 回复此楼
3楼2015-12-30 16:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

birkhoff2012

金虫 (正式写手)
热锻模具吧，加热的原因，可能。

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-12-30 16:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

santingbao

金虫 (小有名气)
引用回帖:
4楼: Originally posted by birkhoff2012 at 2015-12-30 16:37:10
热锻模具吧，加热的原因，可能。

开始我也考虑是模具钢加热不均匀，导致温度内外不一致，但是这套模具加热时间很长超过12h，均温应该没问题。我现在考虑是不是以为挤压模芯掉落，氧化程度不同导致的。。。。。。。
赞一下 回复此楼
5楼2015-12-30 16:49:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈睿博

禁虫 (小有名气)
本帖内容被屏蔽
6楼2015-12-30 21:16:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

santingbao

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 陈睿博 at 2015-12-30 21:16:43
颜色是由于不同温度氧化产生不同的颜色

具体点好吗？这个颜色差异是因为氧化产物不同，还是氧化层厚度不同引起？如果单纯温度我感觉不大符合，因为这个模具开裂后会随着挤压型材挤出在线淬火迅速冷却。
赞一下 回复此楼
7楼2015-12-31 08:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

santingbao

金虫 (小有名气)
引用回帖:
8楼: Originally posted by peterflyer at 2015-12-31 10:01:55
感觉还是不同部分的材料的化学成份有偏析所致。中心发蓝的部分有可能是合金中发生偏析的某个成份发生了氧化所致（比如钼发生氧化生成二氧化钼）。建议在SEM上先打一个EDS能谱分析看看再说。

对氧化层打能谱，成分无异常，没发现Mo的富集，
赞一下 回复此楼
9楼2015-12-31 10:09:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

santingbao

金虫 (小有名气)
引用回帖:
8楼: Originally posted by peterflyer at 2015-12-31 10:01:55
感觉还是不同部分的材料的化学成份有偏析所致。中心发蓝的部分有可能是合金中发生偏析的某个成份发生了氧化所致（比如钼发生氧化生成二氧化钼）。建议在SEM上先打一个EDS能谱分析看看再说。

原材料确实存在偏析，但是这种明显的大块偏析不存在，
赞一下 回复此楼
10楼2015-12-31 10:10:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 santingbao 的主题更新
191/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 学校已经提交到NSFC，还能修改吗？ 40+4 babangida 2026-03-19 8/400 2026-03-20 15:58 by babero
[考研] 279分求调剂 一志愿211 +9 chaojifeixia 2026-03-19 10/500 2026-03-20 12:29 by lature00
[考研] 085700资源与环境308求调剂 +10 墨墨漠 2026-03-18 11/550 2026-03-20 11:57 by 学员8dgXkO
[考研] 工科材料085601 279求调剂 +6 困于星晨 2026-03-17 8/400 2026-03-20 11:24 by kkcoco25
[考研] 286分人工智能专业请求调剂愿意跨考！ +3 lemonzzn 2026-03-17 4/200 2026-03-20 11:04 by lemonzzn
[考研] 【考研调剂】化学专业 281分，一志愿四川大学，诚心求调剂 +6 吃吃吃才有意义 2026-03-19 6/300 2026-03-20 10:47 by 尽舜尧1
[考研] 329求调剂 +6 想上学吖吖 2026-03-19 6/300 2026-03-20 09:00 by 每天只摆一小会
[考研] 求调剂 +3 暗涌afhb 2026-03-16 3/150 2026-03-20 00:28 by 河南大学校友
[考研] 321求调剂 +8 何润采123 2026-03-18 10/500 2026-03-19 16:46 by 何润采123
[考博] 东华理工大学化材专业26届硕士博士申请 +8 zlingli 2026-03-13 8/400 2026-03-19 16:32 by 轻松不少随
[考研] 286求调剂 +6 lemonzzn 2026-03-16 10/500 2026-03-19 14:31 by lemonzzn
[考研] 0703化学调剂 +5 pupcoco 2026-03-17 8/400 2026-03-19 13:58 by houyaoxu
[考研] 312求调剂 +8 陌宸希 2026-03-16 9/450 2026-03-18 12:39 by Linda Hu
[考研] 280求调剂 +6 咕噜晓晓 2026-03-18 7/350 2026-03-18 11:25 by 无际的草原
[考研] 301求调剂 +4 A_JiXing 2026-03-16 4/200 2026-03-17 17:32 by ruiyingmiao
[考研] 东南大学364求调剂 +5 JasonYuiui 2026-03-15 5/250 2026-03-16 21:28 by 木瓜膏
[考研] 0854控制工程 359求调剂 可跨专业 +3 626776879 2026-03-14 9/450 2026-03-16 17:42 by 626776879
[基金申请] 今年的国基金是打分制吗？ 50+3 zhanghaozhu 2026-03-14 3/150 2026-03-16 17:07 by 北京莱茵润色
[考研] 一志愿211 0703方向310分求调剂 +3 努力奋斗112 2026-03-15 3/150 2026-03-16 16:44 by houyaoxu
[考研] 中科大材料与化工319求调剂 +3 孟鑫材料 2026-03-14 3/150 2026-03-14 20:10 by ms629
信息提示
关闭
请填处理意见
关闭
