[求助] 排风管设计 已有2人参与

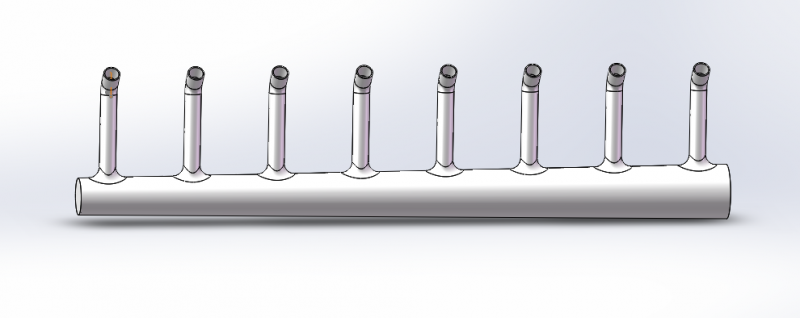

如图所示的排放管，右端为进风口，左端堵死。要怎样设计才能使8个出风口的速度一致呢？

排风管设计
回复此楼

» 猜你喜欢
喜欢吃剁辣椒的来！
1楼 2015-12-29 10:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
由于不同出风管处的压力不同，因此，若不在前面的管子中设置一定的阻力的话，则前面的出风速度必然要大于后面的管子的出风速度。因此，除了最后一个管子以外，其他的管子的进风口必须增设不同阻力的装置（并做到阻力大小可调节），如此才可达到目的。
赞一下 回复此楼
2楼2015-12-29 16:00:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剁辣椒

新虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2015-12-29 16:00:12
由于不同出风管处的压力不同，因此，若不在前面的管子中设置一定的阻力的话，则前面的出风速度必然要大于后面的管子的出风速度。因此，除了最后一个管子以外，其他的管子的进风口必须增设不同阻力的装置（并做到阻力 ...

这个图是我按照单人采茶机吹气管1:1画的，左端小，右端大。采茶机上的8个出风口速度都在30m/s左右，并且最大出口速度和最小出口速度大小相差在3m/s之内。现在我要设计一个类似的吹气管，使出风口速度尽可能一致。如果设置了阻力装置会不会影响出口风速？
赞一下 回复此楼
喜欢吃剁辣椒的来！
3楼2015-12-29 19:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by 剁辣椒 at 2015-12-29 19:17:54
这个图是我按照单人采茶机吹气管1:1画的，左端小，右端大。采茶机上的8个出风口速度都在30m/s左右，并且最大出口速度和最小出口速度大小相差在3m/s之内。现在我要设计一个类似的吹气管，使出风口速度尽可能一致。如 ...

正因为设置了阻力装置才可能使得出口风速一致。否则，前面的风速大，而后面的越来越小。
赞一下 回复此楼
4楼2015-12-30 08:13:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoliwei85

铁杆木虫 (职业作家)
变径设计？
回复此楼
5楼2015-12-30 14:42:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
为什么不考虑圆形？

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-12-30 16:18:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剁辣椒

新虫 (小有名气)
引用回帖:
5楼: Originally posted by guoliwei85 at 2015-12-30 14:42:29
变径设计？

是的！
回复此楼
喜欢吃剁辣椒的来！
7楼2015-12-30 18:22:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剁辣椒

新虫 (小有名气)
引用回帖:
6楼: Originally posted by sdfg_0012 at 2015-12-30 16:18:45
为什么不考虑圆形？

就是圆形啊！
回复此楼
喜欢吃剁辣椒的来！
8楼2015-12-30 18:23:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)
引用回帖:
8楼: Originally posted by 剁辣椒 at 2015-12-30 18:23:03
就是圆形啊！

圆周分布的圆形

发自小木虫Android客户端
回复此楼
9楼2015-12-30 18:37:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ofwhy

至尊木虫 (著名写手)
也可以设计成母管等直径，支管为不同直径的

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-12-16 20:31:45
