[求助] 求大神帮忙分析下石墨烯的SEM图片 已有3人参与

图片已附
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

david_uil

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
cy92325: 金币+5, ★★★很有帮助 2015-12-30 15:55:28
SEM图片不能完全说明问题。
但是,你这个是团聚无疑的。整体照出来效果也不是很好。边界模糊看不清楚。
另外你的石墨烯片层估计较厚,一般单层或双层石墨烯的contrast会比较浅。

如果条件允许,建议AFM测试。
6楼2015-12-30 13:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yutut

金虫 (小有名气)

你这也叫石墨烯,这明明是石墨片嘛。我今年毕业答辩就被老师质疑了,不过你这个也太不像了,太厚了。

发自小木虫IOS客户端
7楼2015-12-30 13:41:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

cy92325

新虫 (初入文坛)

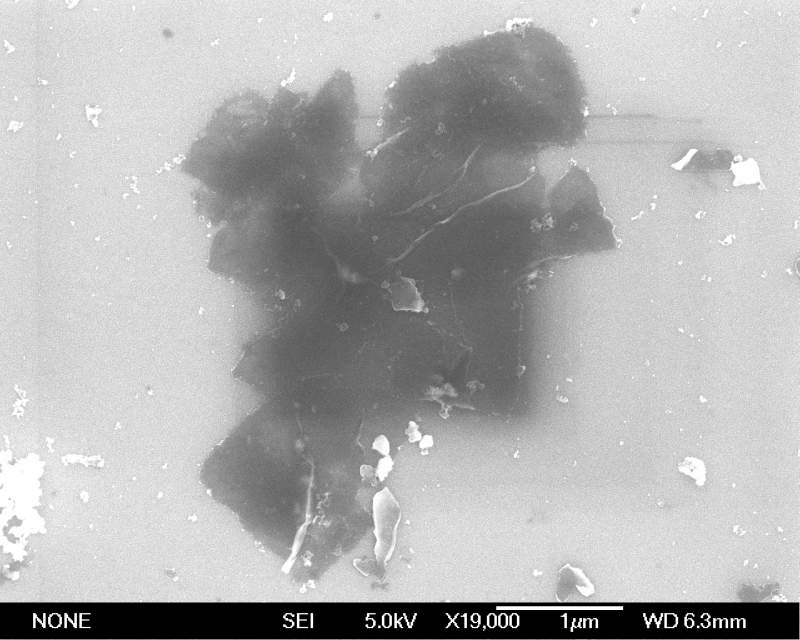

图片如下
求大神帮忙分析下石墨烯的SEM图片

2楼2015-12-29 09:05:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landejun

铁杆木虫 (正式写手)

引用回帖:
2楼: Originally posted by cy92325 at 2015-12-29 09:05:23
图片如下


放大倍数太低了吧!目的是了解什么?

发自小木虫Android客户端
3楼2015-12-29 11:06:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy92325

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by landejun at 2015-12-29 11:06:03
放大倍数太低了吧!目的是了解什么?
...

我想知道是不是这个片层是不是发生了团聚
4楼2015-12-29 15:35:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landejun

铁杆木虫 (正式写手)

片到很明显,但看不出是不是团聚。

发自小木虫Android客户端
5楼2015-12-29 17:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinaou

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
太厚了,石墨烯照片呈透明状

发自小木虫Android客户端
8楼2015-12-30 14:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ailiuyishi

铁杆木虫 (著名写手)

努力,新的一年

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
2楼: Originally posted by cy92325 at 2015-12-29 09:05:23
图片如下


团聚太厉害了,而且倍率太小,用20-100nm 重新拍照试试。
心在路上!
9楼2015-12-30 15:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy92325

新虫 (初入文坛)

引用回帖:
8楼: Originally posted by yinaou at 2015-12-30 14:42:41
太厚了,石墨烯照片呈透明状

SEM图片发亮的是厚的吧
10楼2015-12-30 15:53:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
