小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 为什么我做的交流阻抗图在Y轴0以下有个尾巴啊？？？
81/1返回列表
查看: 1904  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

丿卡布奇诺灬

新虫 (初入文坛)

[求助] 为什么我做的交流阻抗图在Y轴0以下有个尾巴啊？？？ 已有2人参与

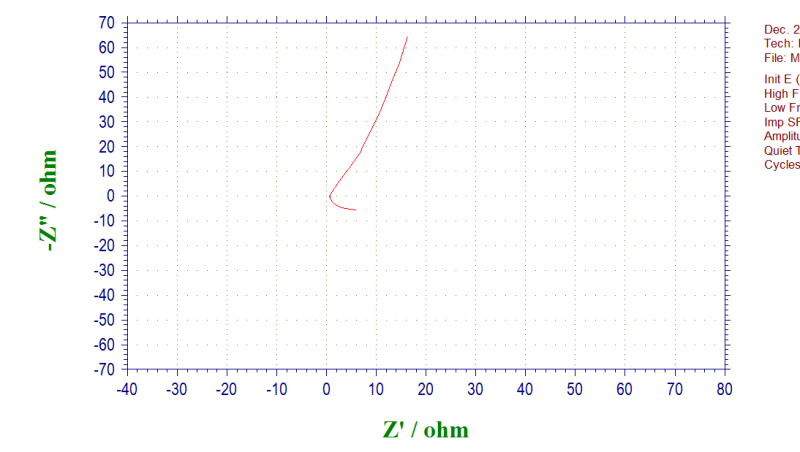

如图，我做的是3-甲基噻吩涂敷在泡沫镍上，做的超级电容器电极材料，电解液是1M KOH ，用的是CHI660D电化学工作站，可是测阻抗的时候为什么我的图形在Y轴0以下有个小尾巴，而不是像他们的在0以上有个半圆呢？

为什么我做的交流阻抗图在Y轴0以下有个尾巴啊？？？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-12-28 17:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

世爵777

铁虫 (正式写手)
用瑞士万通的测一下
，上海的不准

发自小木虫IOS客户端
赞一下 回复此楼
2楼2015-12-30 00:38:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

没事玩游戏

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
下面的是感抗，做图时去掉就行

发自小木虫IOS客户端
赞一下 回复此楼
3楼2015-12-30 07:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

651293884

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 世爵777 at 2015-12-30 00:38:24
用瑞士万通的测一下
，上海的不准

朋友，上海的仪器是什么问题，能给解释一下么   我最近在用那个
赞一下 回复此楼
4楼2015-12-30 08:54:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丿卡布奇诺灬

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 没事玩游戏 at 2015-12-30 07:30:43
下面的是感抗，做图时去掉就行

可是去掉的话，Y轴上面就没半圆了呀，这样的图行吗？我感觉我的样品还没有这么好呀
赞一下 回复此楼
5楼2015-12-30 10:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by 丿卡布奇诺灬 at 2015-12-30 10:16:44
可是去掉的话，Y轴上面就没半圆了呀，这样的图行吗？我感觉我的样品还没有这么好呀...

正常，或者你的高频调低调，这部分是感抗，作图可以去掉

发自小木虫IOS客户端
赞一下(1人) 回复此楼
6楼2015-12-30 10:30:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅草淅雨

新虫 (小有名气)
楼主可以将CHI-660D软件发我一份吗？121865246@qq.com，跪求
赞一下 回复此楼
7楼2016-03-15 08:58:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依依晴雪

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by 丿卡布奇诺灬 at 2015-12-28 17:22:45
如图，我做的是3-甲基噻吩涂敷在泡沫镍上，做的超级电容器电极材料，电解液是1M KOH ，用的是CHI660D电化学工作站，可是测阻抗的时候为什么我的图形在Y轴0以下有个小尾巴，而不是像他们的在0以上有个半圆呢？

HI6O ...

请问您的频率是多少呢？为什么我的做出来纵坐标会是负值呢

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-03-17 23:57:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
