[求助] ansys四分之一模型约束条件设置问题 已有3人参与

本人ansys新手,分析应力时遇到一个问题。问题描述:取一小块混凝土正方体模型(四周都是同类型的混凝土,只有一个面与空气接触)先进行瞬态热分析,再进行热应力分析。该小块混凝土模型由于比较大,所以在ansys中建立其四分之一模型,那么这个四分之一模型的约束条件该怎么设置?

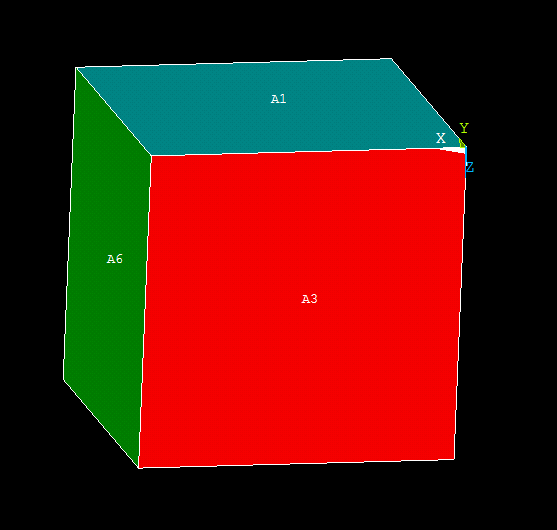

图片中A1为与空气接触的那个面,A3和A6对面的A5两个面是四分之一模型的截面,这个约束条件该怎么设置

ansys四分之一模型约束条件设置问题
1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
wyl20104858: 金币+10, ★★★很有帮助 2016-01-04 15:05:24
假如热分析和应力分析时,所有的载荷条件相对 A3 和 A6 都是对称的,可以按以下方式设置边界条件:
      热分析时 - 除了对流和其它热载荷外,A3 和 A6 为绝热边界,不需要设置任何条件。
      应力分析时,可以对底面 (A1  的对面) 约束 Uz,对 A3 和 A6 施加对称边界条件。
2楼2015-12-29 07:43:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wyl20104858: 金币+10, ★★★很有帮助 2016-01-12 09:55:32
两种情况的结果应该不一样,至于差别会有多大,与具体情况有关,我也没有经验,不好随便说。
    你不妨按两种方式分别分析一下,看看结果如何。
8楼2016-01-12 08:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenentao

木虫 (小有名气)

这个我不知道,我没量级上的感觉,不好意思呀,,

发自小木虫Android客户端
13楼2016-01-13 11:50:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wyl20104858

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by shgao20 at 2015-12-29 07:43:05
假如热分析和应力分析时,所有的载荷条件相对 A3 和 A6 都是对称的,可以按以下方式设置边界条件:
      热分析时 - 除了对流和其它热载荷外,A3 和 A6 为绝热边界,不需要设置任何条件。
      应力分析时,可以 ...

如果这个混凝土块不是平放在地上,而是在悬在顶上的,那这个应力约束条件也是这样的吗
3楼2016-01-08 15:27:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

热边界条件不变;结构约束要看是如何悬挂的。
4楼2016-01-08 16:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyl20104858

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by shgao20 at 2016-01-08 16:27:40
热边界条件不变;结构约束要看是如何悬挂的。

这个模型就是隧道顶上的混凝土,那这个模型的约束怎么设置,A1是与空气接触的面
5楼2016-01-10 19:57:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

难道你对隧道顶上的混凝土单独建模,而不考虑它下面的支撑部分吗?这样做不合适吧?
6楼2016-01-11 07:21:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyl20104858

铁虫 (初入文坛)

引用回帖:
6楼: Originally posted by shgao20 at 2016-01-11 07:21:09
难道你对隧道顶上的混凝土单独建模,而不考虑它下面的支撑部分吗?这样做不合适吧?

我刚开始接触这方面的东西,有好多都不懂。像这种情况,我能不能单独分析这一小块模型?如果不能的话,由于我要分析的是混凝土的损伤裂缝问题,那我把这个模型当做是放在地面上,这样分析热应力对混凝土的损伤,是不是和在隧道顶上的热应力损伤情况大致一样?
7楼2016-01-11 09:57:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenentao

木虫 (小有名气)

【答案】应助回帖

ansys中有专门的对称约束的吧,直接在对称面上考虑对称约束就好了;如果混凝土只是悬挂,其他面没约束的话,那么可以这样建模

发自小木虫Android客户端
9楼2016-01-12 08:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyl20104858

铁虫 (初入文坛)

引用回帖:
9楼: Originally posted by chenentao at 2016-01-12 08:27:09
ansys中有专门的对称约束的吧,直接在对称面上考虑对称约束就好了;如果混凝土只是悬挂,其他面没约束的话,那么可以这样建模

其他面都是与混凝土接触的,这样的话其他面有没有约束呢
10楼2016-01-12 09:59:14
