应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 压电陶瓷BaTiO3的介电常数测量问题
141/2返回列表12下一页
查看: 1952  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

18406505534

铜虫 (初入文坛)

[求助] 压电陶瓷BaTiO3的介电常数测量问题 已有3人参与

我现在刚开始入手做压电陶瓷，烧结的BaTiO3过程是预烧结1050.二次烧结1200，1250，1300，1350。用安捷伦B5100A测得电容计算出的介电常数。
大概就只有一百多，求大神指点。

压电陶瓷BaTiO3的介电常数测量问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不放弃，不抛弃，
1楼 2015-12-28 09:00:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18406505534

铜虫 (初入文坛)
补充：片子厚度0.5mm，直径10mm，
赞一下 回复此楼
不放弃，不抛弃，
2楼2015-12-28 09:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)

学习使人进步

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
18406505534: 金币+5 2016-01-18 15:48:14
如果损耗过大的话，就是烧结温度过低，未成瓷有影响。
赞一下 回复此楼
青出于蓝而胜于蓝
3楼2015-12-28 15:50:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chinaworm

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
18406505534: 金币+5, ★★★很有帮助 2016-01-18 15:48:23
介电常数怎么这么低
肯定没有致密
赞一下 回复此楼
Tomorrow is tomorrow
4楼2015-12-28 16:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18406505534

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by chinaworm at 2015-12-28 16:16:29
介电常数怎么这么低
肯定没有致密

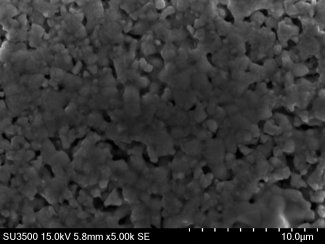

这是我在1250度下烧出来的片子；其他的也差不多，按这样说我是不是该提高温度。
压电陶瓷BaTiO3的介电常数测量问题-1
赞一下 回复此楼
不放弃，不抛弃，
5楼2015-12-29 08:43:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liang_2004

木虫 (正式写手)

始作俑者
引用回帖:
5楼: Originally posted by 18406505534 at 2015-12-29 08:43:19
这是我在1250度下烧出来的片子；其他的也差不多，按这样说我是不是该提高温度。

...

气孔太多，晶粒都还尚未发育完全。调节工艺参数吧，好好优化烧结工艺，做陶瓷的，前提是密度要上去
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

18406505534
走着，看看再说
6楼2015-12-29 09:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nzh7010

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
先测密度，看样子未烧好！印象中BT密度至少在5.4.
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

18406505534
7楼2015-12-29 10:12:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

umxiao

铁杆木虫 (正式写手)
对这个感兴趣，祝你顺利解决问题
赞一下 回复此楼
8楼2015-12-29 11:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18406505534

铜虫 (初入文坛)
送红花一朵
引用回帖:
7楼: Originally posted by nzh7010 at 2015-12-29 10:12:08
先测密度，看样子未烧好！印象中BT密度至少在5.4.

嗯嗯，我先测测看，谢了啊
赞一下 回复此楼
不放弃，不抛弃，
9楼2015-12-29 14:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18406505534

铜虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by liang_2004 at 2015-12-29 09:56:07
气孔太多，晶粒都还尚未发育完全。调节工艺参数吧，好好优化烧结工艺，做陶瓷的，前提是密度要上去...

你说的意思是我的二次烧结的温度得提升点。
赞一下 回复此楼
不放弃，不抛弃，
10楼2015-12-29 14:56:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 18406505534 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求材料调剂 +8 隔壁陈先生 2026-03-12 8/400 2026-03-18 22:19 by li123456789.
[考研] 085410人工智能专硕317求调剂（0854都可以） +3 xbxudjdn 2026-03-18 3/150 2026-03-18 22:14 by zhq0425
[考研] 一志愿中海洋材料工程专硕330分求调剂 +5 小材化本科 2026-03-18 5/250 2026-03-18 21:53 by 无懈可击111
[考研] 一志愿中国海洋大学，生物学，301分，求调剂 +4 1孙悟空 2026-03-17 4/200 2026-03-18 17:59 by fivewind
[考研] 295求调剂 +3 一志愿京区211 2026-03-18 5/250 2026-03-18 17:03 by zhaoqian0518
[考研] 286求调剂 +6 lemonzzn 2026-03-16 9/450 2026-03-18 15:31 by vgtyfty
[考研] 0854可跨调剂，一作一项核心论文五项专利，省、国级证书40+数一英一287 +8 小李0854 2026-03-16 8/400 2026-03-18 14:35 by 搏击518
[考研] 材料专硕306英一数二 +10 z1z2z3879 2026-03-16 13/650 2026-03-18 14:20 by 007_lilei
[考研] 288求调剂，一志愿华南理工大学071005 +4 ioodiiij 2026-03-17 4/200 2026-03-18 12:36 by Linda Hu
[考研] 304求调剂 +12 小熊joy 2026-03-14 13/650 2026-03-18 12:34 by Linda Hu
[考研] 275求调剂 +4 太阳花天天开心 2026-03-16 4/200 2026-03-17 10:53 by 功夫疯狂
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
[基金申请] 今年的国基金是打分制吗？ 50+3 zhanghaozhu 2026-03-14 3/150 2026-03-16 17:07 by 北京莱茵润色
[考研] 294求调剂 +3 Zys010410@ 2026-03-13 4/200 2026-03-15 10:59 by zhq0425
[考研] 085601材料工程315分求调剂 +3 yang_0104 2026-03-15 3/150 2026-03-15 10:58 by peike
[考研] 265求调剂 +4 威化饼07 2026-03-12 4/200 2026-03-14 17:23 by userper
[考研] 材料080500调剂求收留 +3 一颗meteor 2026-03-13 3/150 2026-03-14 10:54 by peike
[考研] 材料工程调剂 +9 咪咪空空 2026-03-12 9/450 2026-03-13 22:05 by 星空星月
[考研] 085600材料与化工 309分请求调剂 +7 dtdxzxx 2026-03-12 8/400 2026-03-13 14:43 by jxchenghu
[考研] 321求调剂（食品/专硕） +3 xc321 2026-03-12 6/300 2026-03-13 08:45 by xc321
信息提示
关闭
请填处理意见
关闭
