[求助] 请问怎么用FLUENT计算一个截面的流动均匀性指数 已有1人参与

我用FLUENT仿真了一个三维模型内气体的流动情况，现在想计算某个截面处的流动均匀性指数，这个指数的计算方法有以下这几种，但是我不知道该怎么用fluent将它计算出来，我在网上看到一个算例是使用了UDF弄出来的，但是这个我还没学。想问问还有没有其他方法，可以用fluent里的custom field functions功能计算吗，但公式里的求和或者积分应该怎么设置出来，那个面板里好像没有，求高手帮帮我啊！

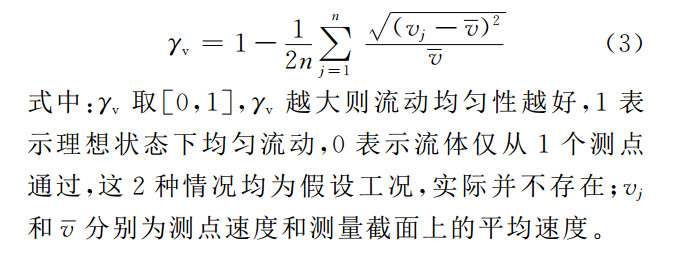

请问怎么用FLUENT计算一个截面的流动均匀性指数

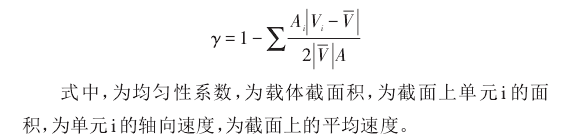

请问怎么用FLUENT计算一个截面的流动均匀性指数-1
请问怎么用FLUENT计算一个截面的流动均匀性指数-2
回复此楼

» 猜你喜欢
1楼 2015-12-27 13:56:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

痞痞鱼

新虫 (小有名气)
建议你在几何模型里添加一个面到你一样截取的地方，然后用udf对这个面上的单元面速度、个数等进行相应分析就差不多解决这个问题了

发自小木虫IOS客户端
赞一下 回复此楼
2楼2015-12-28 23:39:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

痞痞鱼

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 痞痞鱼 at 2015-12-28 23:39:02
建议你在几何模型里添加一个面到你一样截取的地方，然后用udf对这个面上的单元面速度、个数等进行相应分析就差不多解决这个问题了

你想截取的地方

发自小木虫IOS客户端
回复此楼
3楼2015-12-28 23:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vickie0923

铜虫 (初入文坛)

【答案】应助回帖

查均匀性系数搜到的这个帖子，虽然距离求助过了很久了，可能已经帮不到楼主了，但写出来希望对其他关注均匀性系数的同学有帮助。

我看了楼主发的三种均匀性系数的定义公式。其中，第一个明显是错误的，平方以后直接开方不是直接抵消了吗？第二个也有错误，分母里的wm应该取绝对值。第三个公式是正确的，但写得不太规范。

在Fluent里，Reports>Surface Integrals中，将Report type选为Uniformity Index - Area Weighted ，变量选取相应的速度，Fluent就可以直接输出相应的均匀性系数。
赞一下(2人) 回复此楼
4楼2018-06-20 15:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinsuyi

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by vickie0923 at 2018-06-20 15:53:33
查均匀性系数搜到的这个帖子，虽然距离求助过了很久了，可能已经帮不到楼主了，但写出来希望对其他关注均匀性系数的同学有帮助。

我看了楼主发的三种均匀性系数的定义公式。其中，第一个明显是错误的，平方以后直 ...

首先感谢你的解答。我也是要计算均匀度指数，自己摸索到你说的这种方法。但是因为不确定这个指数的确切定义所以来找找看。

我想问一下，我要计算两种气体的混合情况，可以用这个指数来计算某个截面的混合均匀性吗？再次感谢。

发自小木虫Android客户端
赞一下 回复此楼
5楼2018-12-27 10:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

#789

新虫 (小有名气)
楼主你好，能否把那个用udf编写的例子发一下呢，十分感谢

发自小木虫Android客户端
赞一下 回复此楼
6楼2020-08-19 19:29:47
