[求助] 怎样对球面划分出图1的网格？？为何我划出来是图2那样的？请教各位大神，不胜感激 已有1人参与

如题，想在abaqus里面对球面沿θ和Φ两个方向均为256（还有128和64）个单元的网格，在网上查了相关资料，有人说在ansys里面可以先对半圆环进行网格划分，然后将圆环进行旋转生成半球壳，但是自己不知道abaqus里面具体怎么操作。我在想用扫略网格方法先对圆环进行网格划分，然后进行扫略，是否可以得到？但不知道如何改扫略方向，如图3（我把半球切割成了两半）请教各位是否可以按照我想的方法进行，还是各位另有他法，如能相告，不胜感激

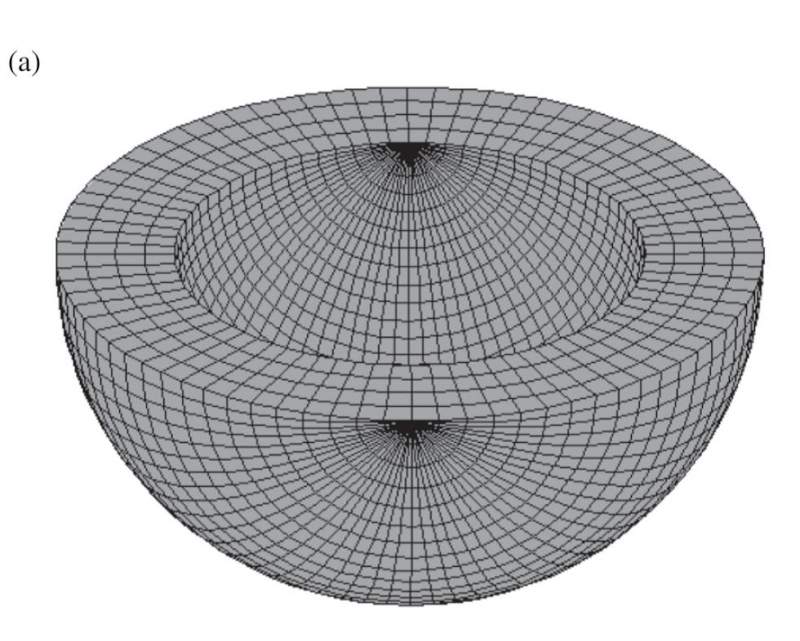

怎样对球面划分出图1的网格？？为何我划出来是图2那样的？请教各位大神，不胜感激

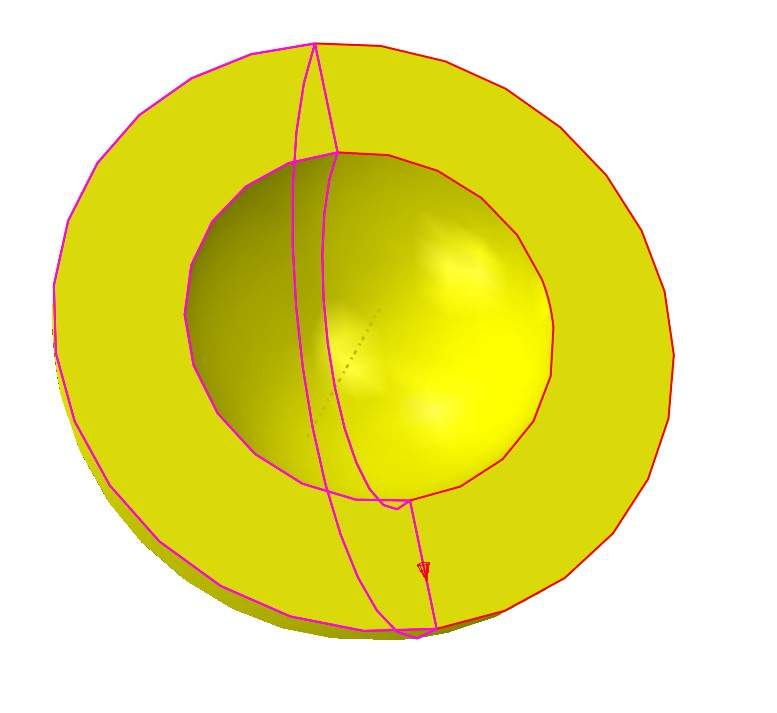

怎样对球面划分出图1的网格？？为何我划出来是图2那样的？请教各位大神，不胜感激-1

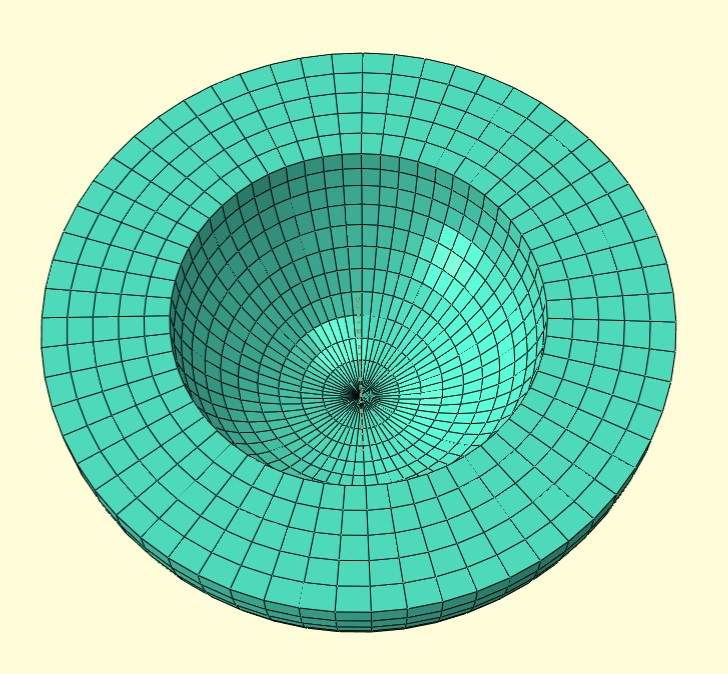

怎样对球面划分出图1的网格？？为何我划出来是图2那样的？请教各位大神，不胜感激-2
回复此楼

» 猜你喜欢
crazy
1楼 2015-12-24 10:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这种网格并不好。。。
中间的单元质量很差。。。。
赞一下(1人) 回复此楼
2楼2015-12-24 10:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxianjiu

木虫 (正式写手)
引用回帖:
2楼: Originally posted by kingjinjing at 2015-12-24 10:13:36
这种网格并不好。。。
中间的单元质量很差。。。。

但是我需要得到这种网格每个节点上的位移变形系数，另有他用
赞一下 回复此楼
crazy
3楼2015-12-24 10:16:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxianjiu

木虫 (正式写手)
已经画出来了，哈哈，可以把金币给自己么
赞一下 回复此楼
crazy
4楼2015-12-24 16:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxianjiu

木虫 (正式写手)
给需要的同学说一下吧，用Hypermesh划就可以了，具体不会的私信我，O(∩_∩)O~
赞一下 回复此楼
crazy
5楼2015-12-24 16:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
HM转1圈就行了。。。
回复此楼
6楼2015-12-24 17:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

like331

铜虫 (小有名气)
中心轴算法

发自小木虫IOS客户端
回复此楼
7楼2015-12-30 00:58:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1607210637

金虫 (正式写手)
引用回帖:
5楼: Originally posted by luxianjiu at 2015-12-24 16:25:38
给需要的同学说一下吧，用Hypermesh划就可以了，具体不会的私信我，O(∩_∩)O~

你好   楼主      我要用hypermesh    手动划分一个球体          你能告诉我一下操作流程吗   ？              我第一次 接触hypermesh软件不太会
赞一下 回复此楼
