[求助] PRO/E曲线绕异面轴旋转扫略所得曲面怎么画？ 已有2人参与

图1：
PRO/E曲线绕异面轴旋转扫略所得曲面怎么画？

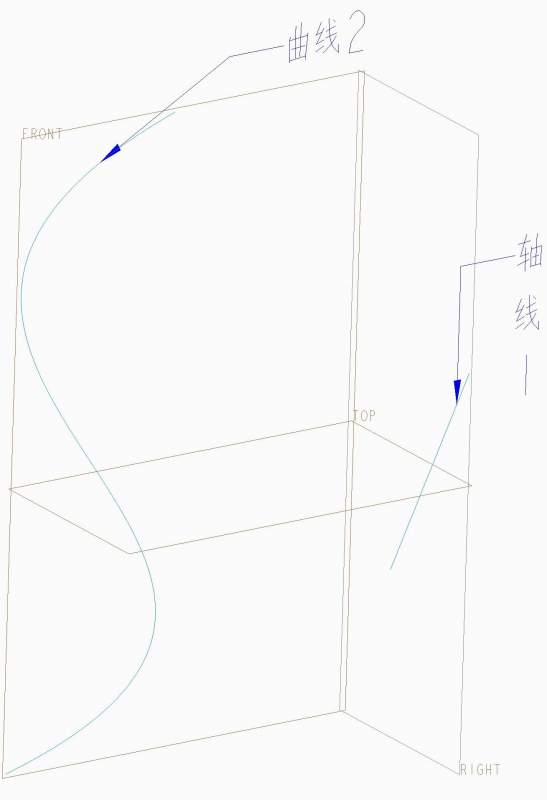

“轴线1”在RIGHT平面内，“曲线2”在FRONT平面内，两者是异面的。
怎么画：“曲线2”绕“轴线1”旋转，扫略形成的曲面？

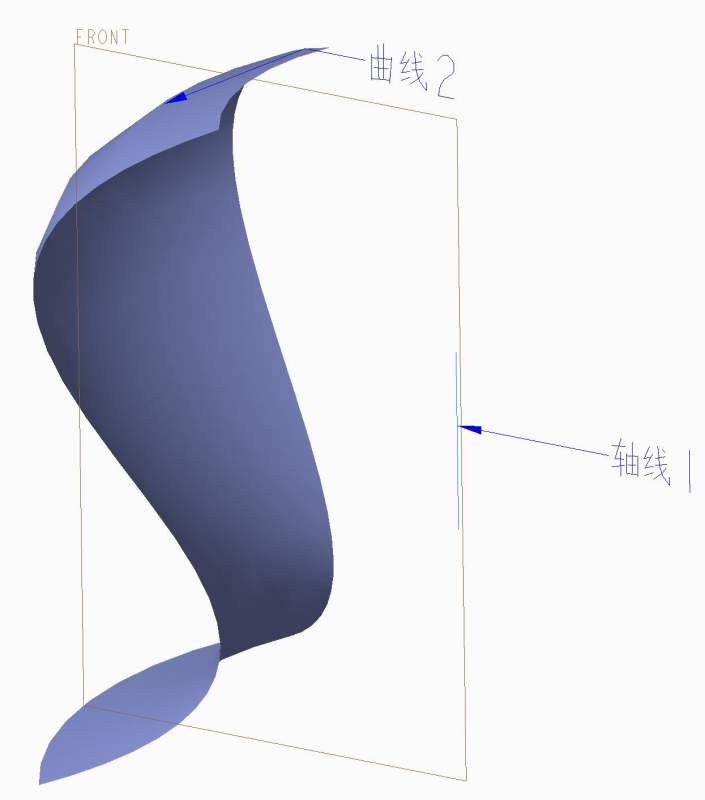

比如像：图2里面“曲线2”和“轴线1”是共面平行的，“曲线2”绕“轴线1”旋转扫略所得曲面就像图2一样。
图2：
PRO/E曲线绕异面轴旋转扫略所得曲面怎么画？-1
回复此楼

» 猜你喜欢
诺
1楼 2015-12-22 22:11:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
呃，是不是葫芦？是这个意思吗？

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-12-22 22:46:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜空雪风

金虫 (正式写手)
引用回帖:
2楼: Originally posted by sdfg_0012 at 2015-12-22 22:46:29
呃，是不是葫芦？是这个意思吗？

共面的时候是葫芦，但是异面的时候怎么画呢？

发自小木虫IOS客户端
赞一下 回复此楼
诺
3楼2015-12-23 08:36:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucker_cc

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你说的情况肯定能形成一个葫芦，形成葫芦之后必然有跟中心线共面的母线。
以你所画的任意旋转轴为Z轴，做一个圆柱坐标系，把弧线上的点沿着相应的半径“投影”到同一过Z轴的平面，
就得到了旋转曲面的母线。
如此，设计的时候就可以得到任意曲线围绕任意轴线旋转形成图形的母线了，直接用旋转命令，ok。
工程应用是把复杂的东西简单化，你提的问题个人感觉偏理论了，可能不适合用工程制图软件来完成，我想用数学软件会更容易一点。
