[求助] Tecplot360 EX 2015关于矢量图箭头调整问题交流?????? 已有1人参与

Tecplot360 EX 2015在制作速度矢量图的时候,
疏密度课利用points→index skip来调整
箭头线条的长度用plot→vector→length来调整。
箭头大小怎么调整?????

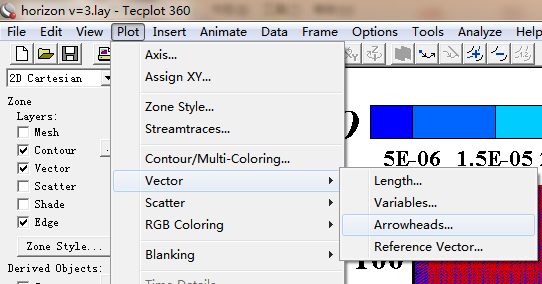

旧版的Tecplot360 可以利用plot→vector→arrowheads来调整(如图所示)
可是新版的Tecplot360 EX 2015plot→vector→  接下来就只有length和variable两个选项了。arrowheads的选项在哪里啊?找了很久都没找到,有人用2015这个版本吗?求助???

Tecplot360 EX 2015关于矢量图箭头调整问题交流??????
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumi_yujie

新虫 (初入文坛)

【答案】应助回帖

你好,我用了2016版本的,发现在plot--vector---detail里面有arrowhead这一项,不知是否帮到你
To do
2楼2018-03-22 20:41:28
