[求助] 请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？

直接用tecplot读入的fluent的cas和dat文件里面找不到组分选项，参考前人经验，用fluent输出GCNS结果文件，但不能正常读入到tecplot,怎样能用tecplot看到组分气体的云图呢？谢谢
回复此楼

» 猜你喜欢
1楼 2015-12-18 17:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

834764420

铜虫 (小有名气)
问题已解决，用tecplot 360 2015可以直接读入flunt 的cas与dat文件。。
赞一下 回复此楼
2楼2015-12-18 18:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

834764420

铜虫 (小有名气)
tecplot360 2015 下载 http://pan.baidu.com/s/1hqYJfGo
赞一下 回复此楼
3楼2015-12-18 18:04:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (文坛精英)
本帖仅楼主可见
赞一下
4楼2015-12-20 19:34:48
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

834764420

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 硫酸亚铜 at 2015-12-20 19:34:48
楼主能贴个图说明一下吗？...

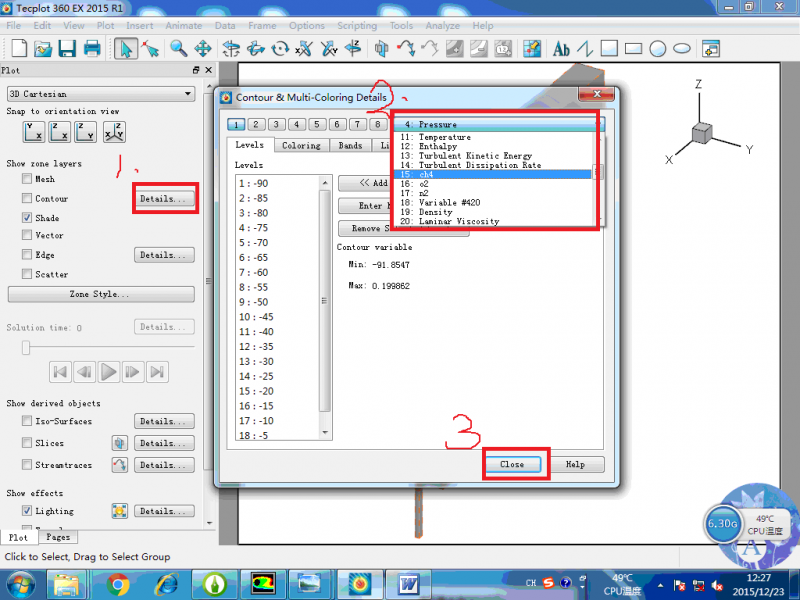

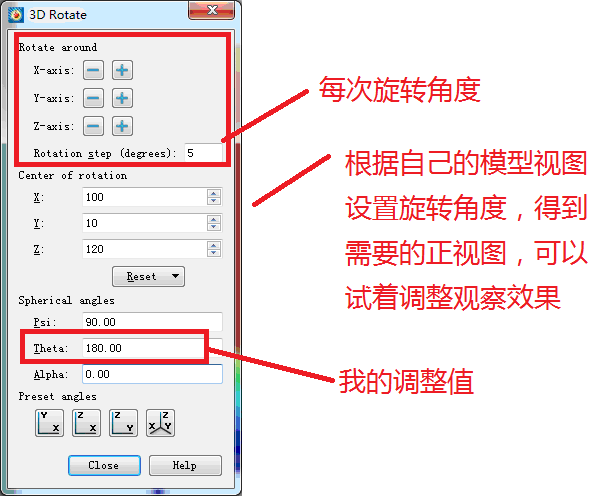

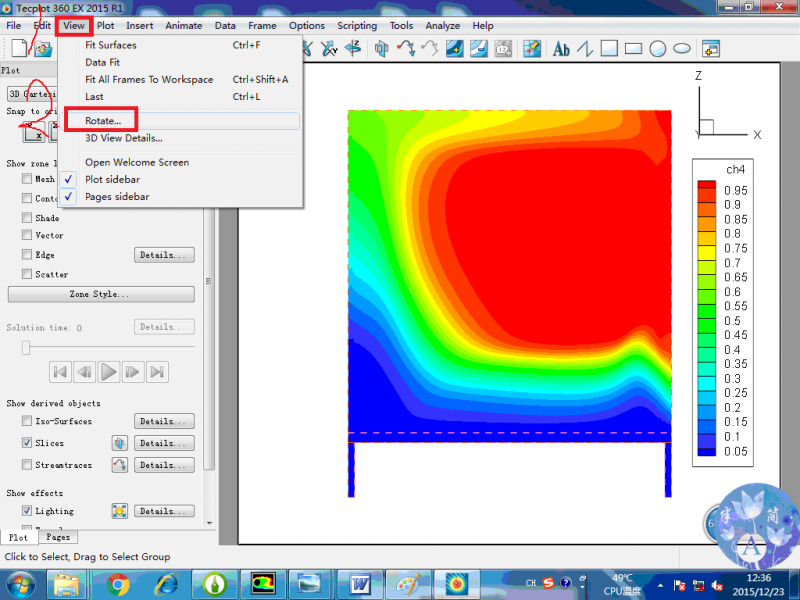

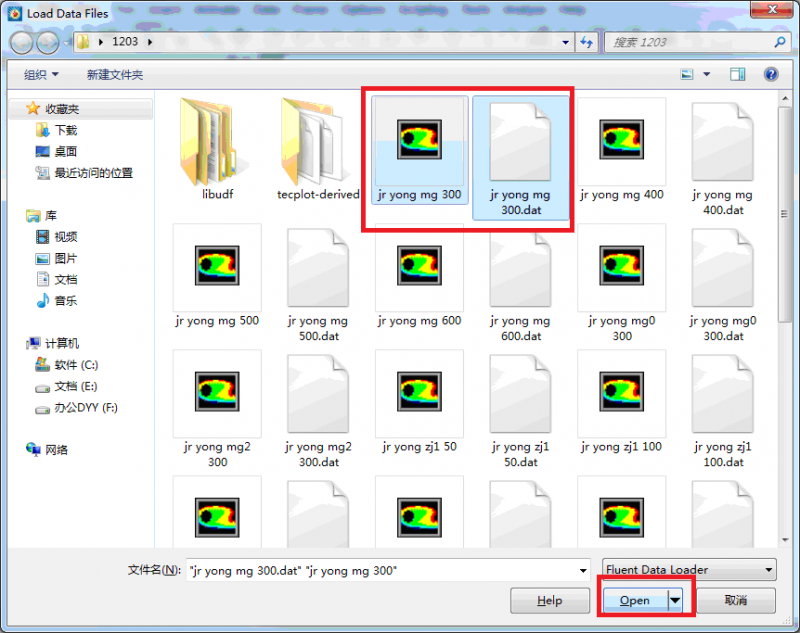

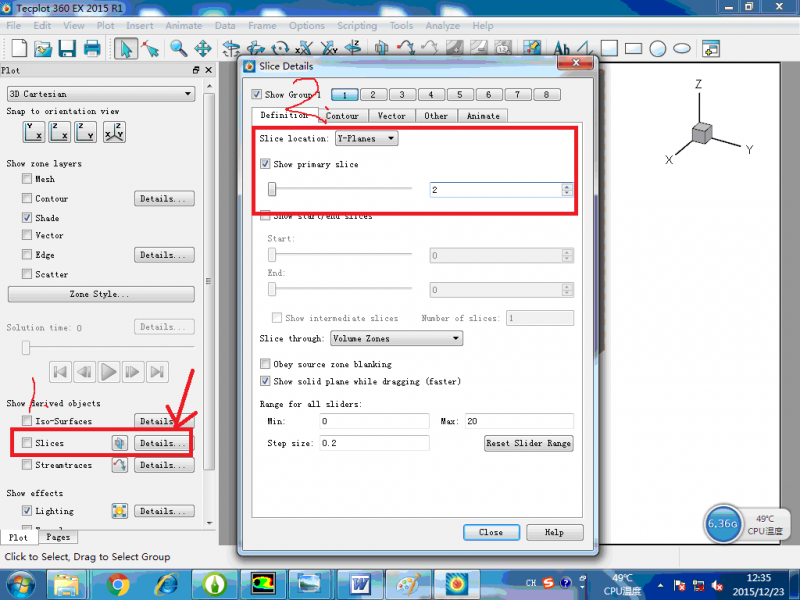

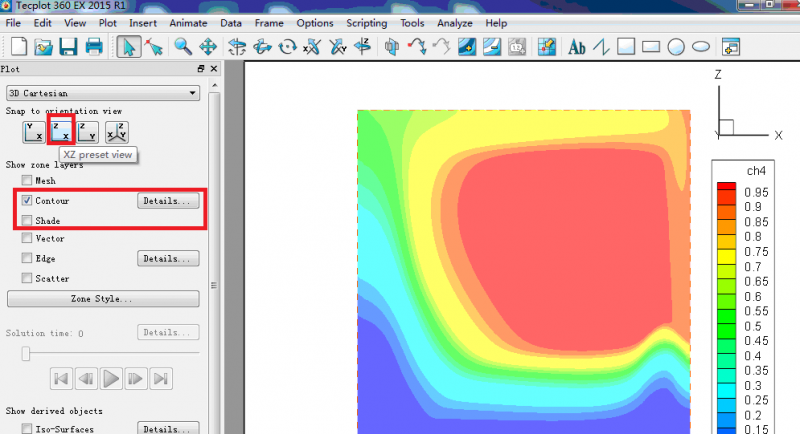

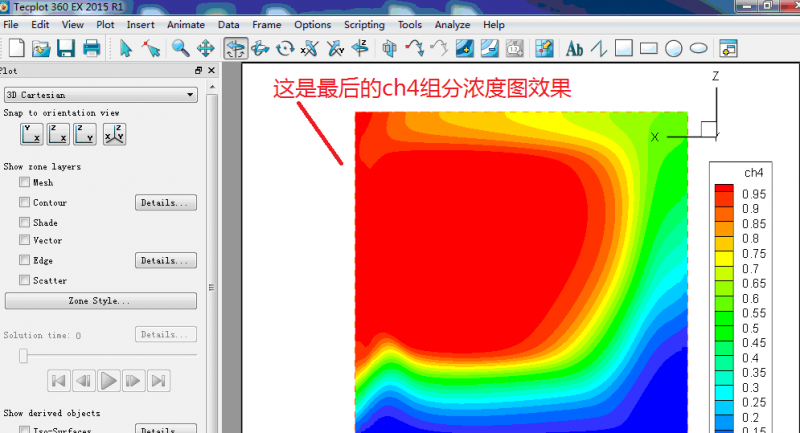

如图
请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-1


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-2


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-3


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-4


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-5


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-6


请问如何在tecplot里看我用fluent算出的组分浓度的云图啊？-7
赞一下(2人) 回复此楼
5楼2015-12-23 13:01:39
