[求助] 关于ABAQUS的江湖救急 已有2人参与

最近做了一个例子，材料是硬质合金，过程是一个压头往下压硬质合金，然后结果出来了，感觉值太大了（整个过程我只设定了硬质合金的弹性模量和泊松比），麻烦大神帮忙看一下是不是我的边界条件还是什么的有错误？我觉得这个结果很不靠谱，检查了很久也检查不出来。附上CAE和结果图，另外，我现在只有材料的抗弯强度2200MPa,我得跟后处理中的哪个数据进行对比呢？大家有什么建议的尽管说，多谢（所有单位都是以mm算的）关于ABAQUS的江湖救急

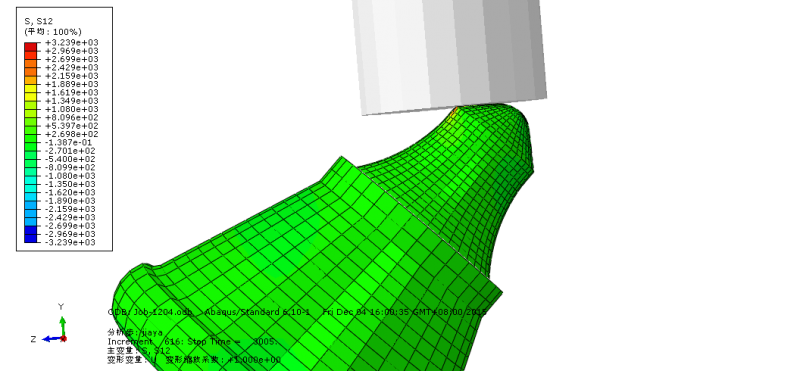

关于ABAQUS的江湖救急-1


关于ABAQUS的江湖救急-2


关于ABAQUS的江湖救急-3


关于ABAQUS的江湖救急-4
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 12-17JOB.cae
    • 2015-12-17 21:46:46, 2.98 M
  • 附件 2 : 12-17JOB.jnl
    • 2015-12-17 21:46:51, 352.26 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-12-17 21:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希希0099

新虫 (小有名气)
结果应该是多大合适啊，你的材料只考虑它的弹性是么？
赞一下 回复此楼
2楼2015-12-18 08:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

核jiw

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 希希0099 at 2015-12-18 08:53:23
结果应该是多大合适啊，你的材料只考虑它的弹性是么？

其实我也不知道多大合适？我觉得MAxpri在2000左右应该是合适的  因为目前我只有弹性的数据（还是其他文献里面看到的）
赞一下 回复此楼
3楼2015-12-18 09:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

核jiw

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 希希0099 at 2015-12-18 08:53:23
结果应该是多大合适啊，你的材料只考虑它的弹性是么？

原来是家希同学
回复此楼
4楼2015-12-18 09:35:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinzi

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
核jiw: 金币+10, ★★★很有帮助 2015-12-18 19:33:55
只有弹性肯定是不准确的，至少还要塑形和密度，大变形还要Deformation Plasticity、 Shear Damage等，变形大的话添加自适应网格准确度也会明显提高。
赞一下 回复此楼
Sometimesyourwholelifeboilsdowntooneinsanemove.(人一辈子，有时就靠一次疯狂的举动扭转乾坤）
5楼2015-12-18 10:12:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

核jiw

新虫 (正式写手)
引用回帖:
5楼: Originally posted by binbinzi at 2015-12-18 10:12:40
只有弹性肯定是不准确的，至少还要塑形和密度，大变形还要Deformation Plasticity、 Shear Damage等，变形大的话添加自适应网格准确度也会明显提高。

硬质合金没有塑形参数的啊！另外，我主要是做结构修改前后的对比，如果用这结果来看的有比较的意义么？

发自小木虫IOS客户端
赞一下 回复此楼
6楼2015-12-18 10:16:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinzi

木虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 核jiw at 2015-12-18 10:16:07
硬质合金没有塑形参数的啊！另外，我主要是做结构修改前后的对比，如果用这结果来看的有比较的意义么？
...

恩恩，硬质合金是不需要塑形参数。只改变结构再相互对比，这种比较是有意义的，即使单独一个的结果是错误的，比较的的结果（或趋势）是相对准确的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

核jiw
Sometimesyourwholelifeboilsdowntooneinsanemove.(人一辈子，有时就靠一次疯狂的举动扭转乾坤）
7楼2015-12-18 11:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

核jiw

新虫 (正式写手)
送红花一朵
引用回帖:
7楼: Originally posted by binbinzi at 2015-12-18 11:04:09
恩恩，硬质合金是不需要塑形参数。只改变结构再相互对比，这种比较是有意义的，即使单独一个的结果是错误的，比较的的结果（或趋势）是相对准确的。...

嗯嗯，多谢指点，还有就是对于我这个情况，如果比较的话看后处理中的Max pri 这个参数来进行比较么？

发自小木虫IOS客户端
赞一下 回复此楼
8楼2015-12-18 12:29:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

核jiw

新虫 (正式写手)
自顶

发自小木虫IOS客户端
回复此楼
9楼2015-12-18 14:48:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycxy1314

银虫 (初入文坛)

【答案】应助回帖

请教楼主一个问题，ABAQUS这个软件是用来模拟硬质合金压制的过程参数的吗？？？？想学习一下
赞一下 回复此楼
no做nodie
10楼2017-02-03 11:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
