[求助] 请高手给看看为什么感应出来的磁场是花的？ 已有1人参与

就是一个多匝线圈下钢板感应的电磁场，我看到论文上颜色过渡都是均匀平滑的，为啥我的这么花呢？求高手给看看~请高手给看看为什么感应出来的磁场是花的？

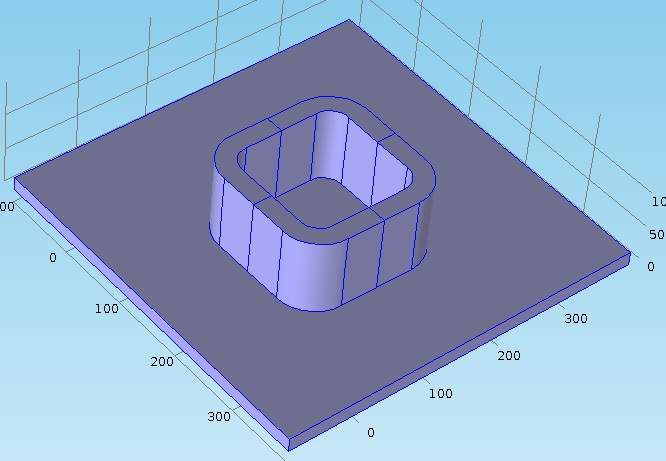

建立的模型


请高手给看看为什么感应出来的磁场是花的？-1

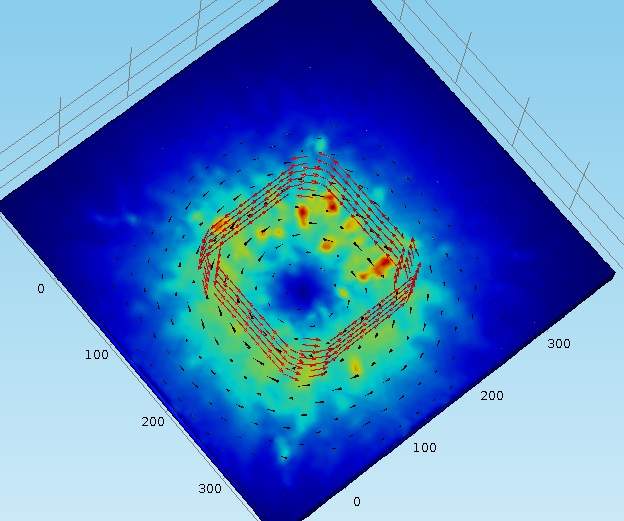

仿真出来的感应磁场
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 感应磁场.rar
    • 2015-12-16 21:00:59, 47.54 M

» 猜你喜欢
1楼 2015-12-16 21:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waq79

新虫 (初入文坛)
新人没多少金币，还请高手友情帮忙，
赞一下 回复此楼
2楼2015-12-17 07:26:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waq79

新虫 (初入文坛)
没人呀~
回复此楼
3楼2015-12-17 11:13:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luomu518

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
4楼2015-12-17 16:44:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waq79

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by luomu518 at 2015-12-17 16:44:02
你的剖分太粗了吧，剖分单元很大，计算误差很大，显示的效果也很差。案例库中给的结果一般是用大型工作站计算的，剖分的很密，所以计算的节点数很多，显示就很平滑。

首先感谢您的回复！
我也考虑过是不是网格划分的原因，由于我自己的电脑配置有限，没尝试。
可是在别的条件不变的情况下，我将钢板的相对磁导率设置为1时，模拟出来的图像就是平滑的，但是很显然钢板的磁导率为1是不对的。
赞一下 回复此楼
5楼2015-12-17 18:30:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waq79

新虫 (初入文坛)
还请高手多多指点~~

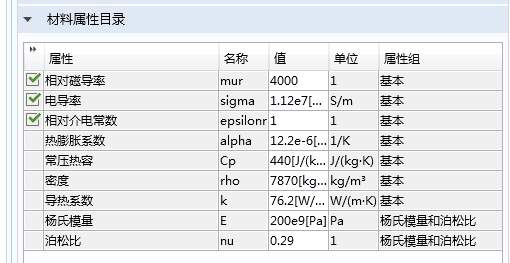

请高手给看看为什么感应出来的磁场是花的？-2

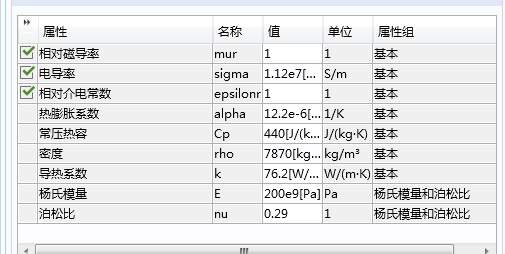

这应该是正确的参数，可是仿真出来是花的，如上图


请高手给看看为什么感应出来的磁场是花的？-3

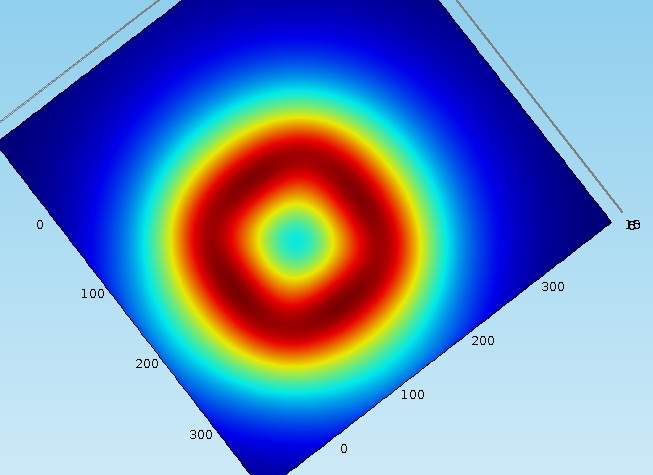

其他任何地方未做修改，仅将磁导率改为1，仿真图像如下


请高手给看看为什么感应出来的磁场是花的？-4
这个仿真结果看着比较靠谱，可是磁导率为1，显然不符合实际呀
赞一下 回复此楼
6楼2015-12-17 18:39:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waq79

新虫 (初入文坛)
好像是趋肤效应的影响，明天回单位测试一下~
赞一下 回复此楼
7楼2015-12-17 21:27:46
