[求助]
零件图纸
|
|||

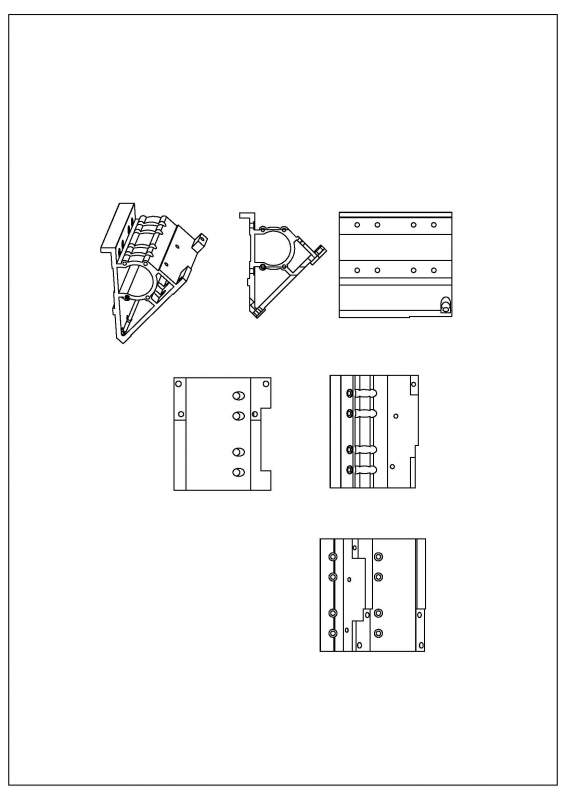

初入机械设计和CAD，一个零件体的图纸不知道怎样放置各个视图才能让人看的最清楚。求大神帮忙排个版。 20151216.jpg |
回复此楼» 猜你喜欢
26机械调剂 | 杭电本科322 | 精通SW/UG/AutoCAD+ANSYS | 求带走
已经有1人回复
-
5年内！药企无法掌握对元素杂质工艺将面临淘汰（2025药典0861、0862新规）
已经有0人回复
-
机械工程论文润色/翻译怎么收费?
已经有147人回复
-
从爆炸废墟到安全防线：钽材料将改写化工反应釜的命运
已经有0人回复
-
26机械调剂 | 杭电本科322 | 精通SW/UG/AutoCAD+ANSYS | 求带走
已经有0人回复
-
罕见病药小批量生产，高腐蚀工况下钽衬里是否最优解？
已经有0人回复
-
学硕287求调剂
已经有0人回复
-
学硕287求调剂
已经有5人回复
-
分析位错线
已经有2人回复
-
求调剂
已经有3人回复
lvxc123
木虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 4009.9
- 散金: 50
- 红花: 1
- 帖子: 693
- 在线: 237.7小时
- 虫号: 1632972
- 注册: 2012-02-21
- 性别: GG
- 专业: 机械结构强度学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
张小凡1993: 金币+5, ★★★很有帮助 2015-12-17 13:19:38
感谢参与，应助指数 +1
张小凡1993: 金币+5, ★★★很有帮助 2015-12-17 13:19:38
|
先放三视图，其余依次排列就可以了，三视图主要体现外围尺寸，看外形，内部结构是要剖的，选择最能体现结构的方向剖开，一个图纸不够就增加图纸，比例适中即可，要注意要把尺寸链反映出来，要看图的人知道你尺寸怎样联系起来的，比如一些特征的定位尺寸以及相应特征自身的尺寸。要选基准的，定好三基准，以基准为起始，要让别人能看出你的尺寸怎样和基准能联系起来。最后是确定尺寸公差和形位公差，这样你的图形就是完整的，检图，加工都不会有太大问题 发自小木虫Android客户端 |
9楼2015-12-17 06:49:36
kingjinjing
专家顾问 (著名写手)
-
专家经验: +159 - 机械EPI: 3
- 应助: 308 (大学生)
- 贵宾: 0.011
- 金币: 3935.9
- 散金: 5984
- 红花: 27
- 帖子: 1648
- 在线: 875.4小时
- 虫号: 1251690
- 注册: 2011-03-31
- 性别: GG
- 专业: 机械动力学
- 管辖: 机械
2楼2015-12-16 16:24:12
qiansanxiang
银虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 1446.9
- 帖子: 27
- 在线: 11.8小时
- 虫号: 4281100
- 注册: 2015-12-11
- 性别: GG
- 专业: 机械工程
3楼2015-12-16 17:30:09
4楼2015-12-16 17:33:21
