[求助] COMSOL 周期 model， 3D光子晶体 s-parameter,出错 已有1人参与

在交流贴板块求助没有结果，转到求助帖。
如题，以前一直用CST软件，但在计算存在高激发模的情况下，CST计算的S-parameter转为透过率较麻烦。改用comsol 4.4,模型见附件，模型中只有介质球，其余PML和空气填充。采用TM波，电矢量E沿X方向偏振（不知设置是否存在问题，如图1）， 计算S-parameter。
问：1. 计算得到的S-parameter（以线性结果呈现）里存在负值（如图2），不理解哪里出错；
       2. comsol 中可以用哪些方法建立六方排列的周期模型，如图3。
       各位大神驻足帮忙看哈，谢谢！COMSOL 周期 model， 3D光子晶体 s-parameter,出错

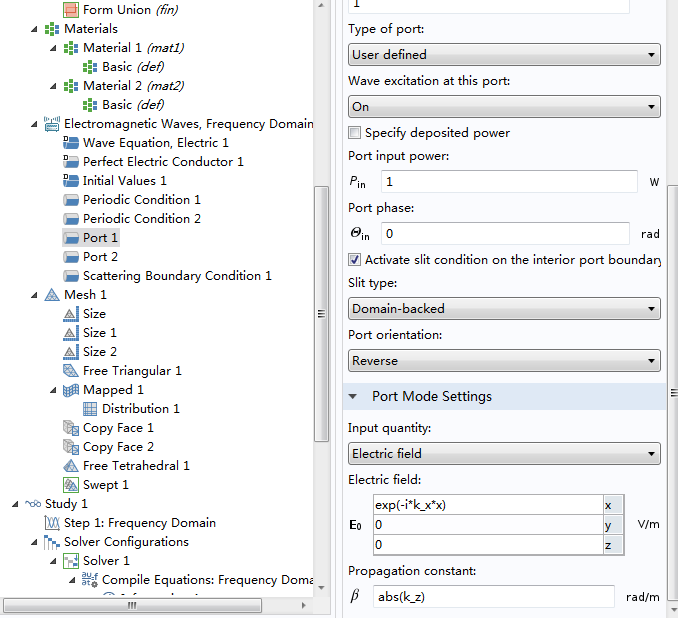

figure 01 TM波设置.png


COMSOL 周期 model， 3D光子晶体 s-parameter,出错-1

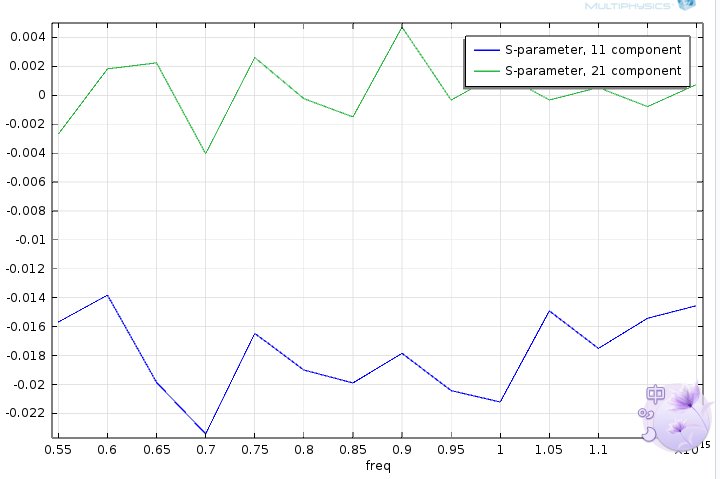

figure 02 S-parameter.png


COMSOL 周期 model， 3D光子晶体 s-parameter,出错-2

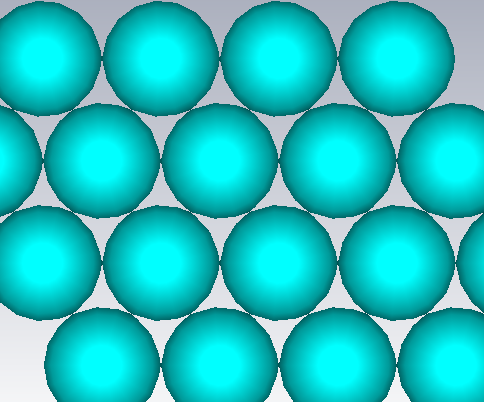

figure 03 六方排布光子晶体.png
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : new-sphere_-_副本.mph
    • 2015-12-15 12:57:52, 6.78 M

» 猜你喜欢
1楼 2015-12-15 12:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木星人士

新虫 (正式写手)
自己顶一个！

发自小木虫Android客户端
回复此楼
2楼2015-12-15 14:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木星人士

新虫 (正式写手)
部分问题已解决，谢谢！

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-12-15 22:43:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunpqi

新虫 (初入文坛)

【答案】应助回帖

COMSOL里面有个啊案例就是专门讲解正六方形的周期边界条件的设置的，请问楼主你的问题解决的怎么样了？能否把相关解决技巧和mph文件和我们共享？一起学习
赞一下 回复此楼
4楼2016-11-06 19:02:39
