[交流] Hyperelastic joint 的二维模型分析

本案例主要介绍利用轴对称模型特点,将其转化为二维面模型进行分析。案例中分析的模型主要结构包含:轴,框架及核心连接部分,他们都为塑料材料。模型的主要分析步骤包括:
Step of analysis:
1.        Geometry Definition
2.        Creation materials and behaviors
3.        Definition of contact condition and boundaries conditions
4.        Mesh constraints
5.        Mesh
6.        Analysis
7.        Post Process

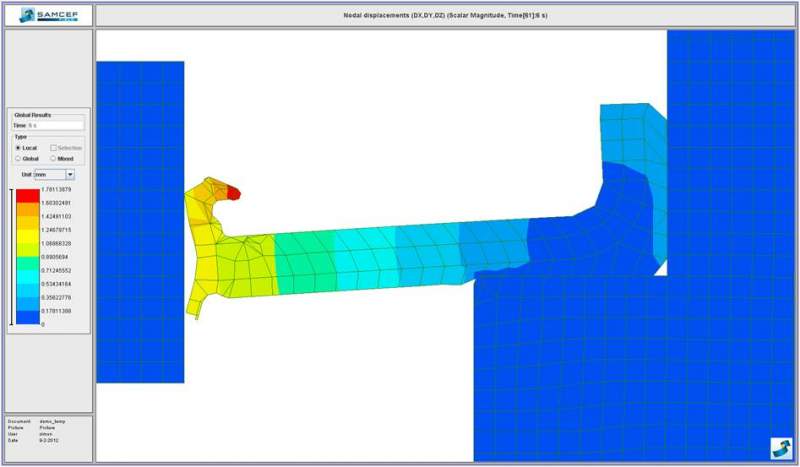

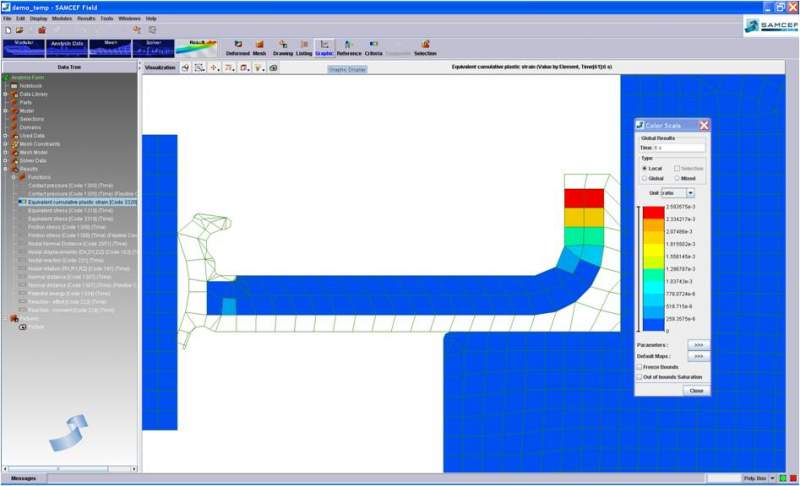

后处理分析结果:(1)节点的位移图 (2)等效应力图
Hyperelastic joint 的二维模型分析
Hyperelastic joint 的二维模型分析-1

附件为操作步骤及stp/iges导入模型,以下为视频连接:
百度网盘:http://pan.baidu.com/s/1qXnv3BY
优酷:http://v.youku.com/v_show/id_XMTQxMTQyMzI3Mg==.html?from=y1.7-1.2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : Hyperelastic_Joint.zip
  • 2015-12-13 13:55:53, 34.91 K
