[交流] ansys multiphysics中的large deflection怎么关不掉？

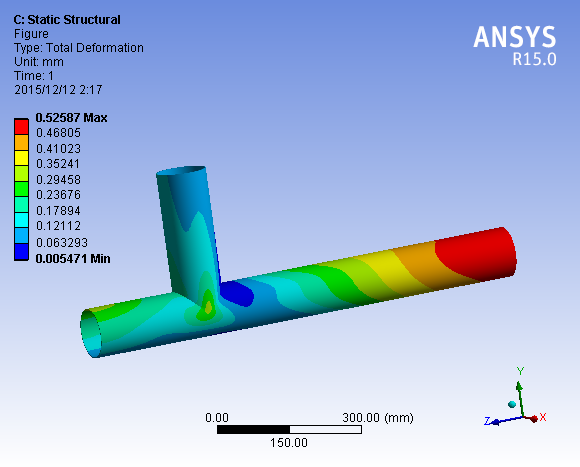

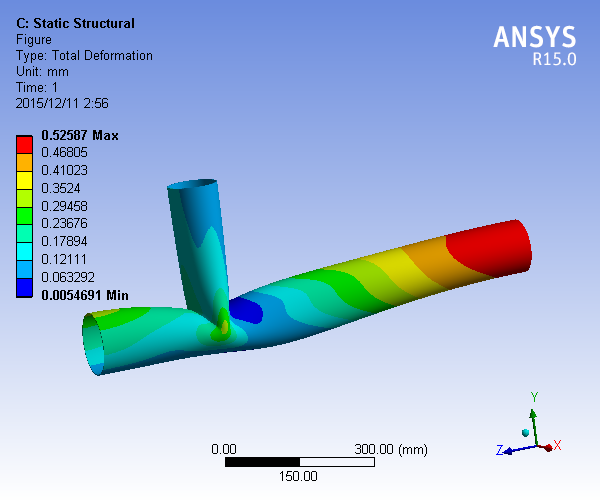

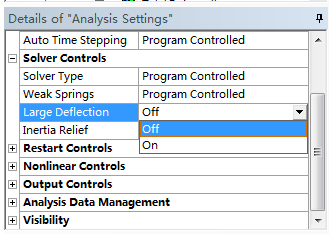

小弟最近在学Ansys流固耦合分析，在计算书上的三通管热强度计算例子时遇到了一个问题： 不打开Static Structural--->Analysis Settings----->Solver Controls--->Large Deflection时，计算结果和书上一致。 当打开Large Deflection时（其余参数均未改动），算出来三通管的变形（Total Deformation）不见了，下方的messages提示说：Large deformation effects are active which may have invalidated some of your applied supports such as displacement, cylindrical, frictionless, or compression only.  Refer to Troubleshooting in the Help System for more details. （按照书上的例子，三通管三端面添加了0位移约束的） 那好吧，关闭Large Deflection选项后，计算结果总该恢复到原来的情况了吧。但是，现在是关闭了Large Deflection选项（其余参数均未改动），计算结果还是不能显示出三通管的变形情况（Total Deformation）。当然，左边标尺显示的计算数值倒是和之前的一致了。 请教各位大神，要怎样设置才能恢复到原来的图形结果呢？折腾了很久，也没找出原因，请各位大神帮帮忙吧，谢谢！ 这是打开Large Deflection又关闭后的形变计算结果.png 这是默认未打开Large Deflection的形变计算结果.png
