描前途

金虫 (小有名气)

[求助] 求助！！！倾斜的圆柱体怎么划分网格？？ 已有2人参与

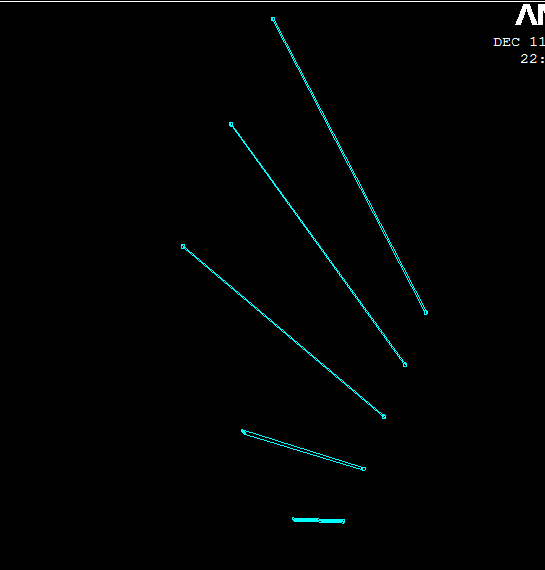

在ansys里面做的倾斜圆柱体，用mapped划分老是不过，该怎么办？求救。

求助！！！倾斜的圆柱体怎么划分网格？？
回复此楼

» 猜你喜欢
1楼 2015-12-11 22:31:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

描前途

金虫 (小有名气)
引用回帖:
21楼: Originally posted by shgao20 at 2015-12-16 08:42:13
如果还是上次的模型，我删除多余的面以后，对所有圆柱都划分了 MAP 网格。只是无法将模型上传到本论坛。如果你需要划分网格成功的模型，可以告诉我你的邮箱，我发给你。

师傅，您有时间帮我看吗？
赞一下 回复此楼
23楼2015-12-16 14:45:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 28 个回答

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
为了划分六面体网格，需要把所有的体积都切分为若干小的 4～6 面体。
  对你的情况，需要把每个圆柱体都切分为 4 个 1/4 的圆柱体 (扇形体)，由于你的圆柱是斜置的，可以使用工作平面坐标系，将其移动到一个圆柱的端面的关键点上，再旋转到与圆柱体端面垂直，就可以对该圆柱体进行切割了。
  另一个办法是：先对圆柱体的端面划分面网格，再扫描生成体网格 (五面体或六面体单元，都属于 MAP 网格)。
赞一下 回复此楼
2楼2015-12-12 08:58:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

描前途

金虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-12-12 08:58:57
为了划分六面体网格，需要把所有的体积都切分为若干小的 4～6 面体。
  对你的情况，需要把每个圆柱体都切分为 4 个 1/4 的圆柱体 (扇形体)，由于你的圆柱是斜置的，可以使用工作平面坐标系，将其移动到一个圆柱的 ...

我试了第一种方法，扇形体的最后一个就会mapped不了。昨晚就遇到这种问题才上来问的。你可以帮我看看吗？
赞一下 回复此楼
3楼2015-12-12 10:20:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

描前途

金虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-12-12 08:58:57
为了划分六面体网格，需要把所有的体积都切分为若干小的 4～6 面体。
  对你的情况，需要把每个圆柱体都切分为 4 个 1/4 的圆柱体 (扇形体)，由于你的圆柱是斜置的，可以使用工作平面坐标系，将其移动到一个圆柱的 ...

第二种也没有成功。
赞一下 回复此楼
4楼2015-12-12 10:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
