百叶窗换热器进出口压降偏大,并且温度场没有变化,是什么原因,急求急求!
已有1人参与

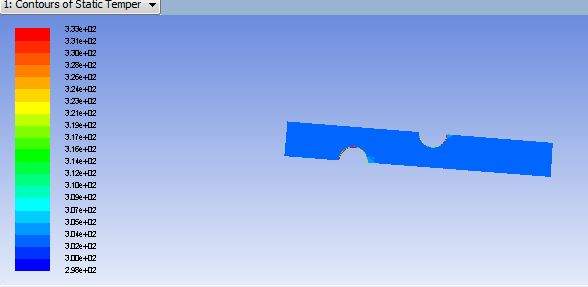

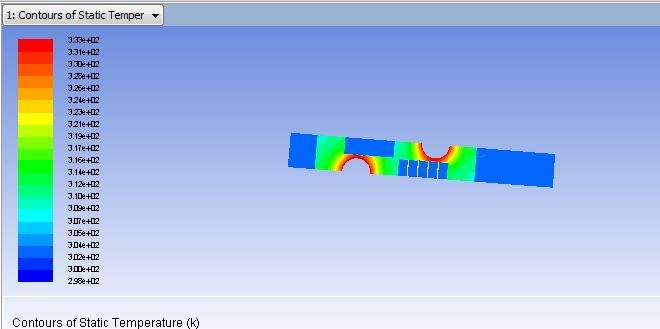

温度没有变化,图2是温度截面,也不知道是什么原因,求大神呀!!!
回复此楼
» 猜你喜欢
售SCI一区T0P文章,我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
售SCI一区T0P文章,我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
售SCI一区文章,我:8.O.551.O.5.4,科目全,可伽急
已经有6人回复
申博发邮件
已经有4人回复
售SCI一区T0P文章,我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
售SCI一区T0P文章,我:8.O55.1.O.54,科目全,可十急
已经有3人回复
售SCI一区T0P文章,我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
上海工程技术大学激光智能制造课题组招收博士研究生
已经有6人回复
售SCI一区T0P文章,我:8.O55.1.O.54,科目全,可十急
已经有3人回复
售SCI一区T0P文章,我:8.O55.1.O.54,科目全,可十急
已经有3人回复
1楼
2015-12-11 22:10:26
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
LISH0025
金虫
(小有名气)
应助: 12
(小学生)
金币: 239.2
红花: 7
帖子: 263
在线: 82.2小时
虫号: 2271944
注册: 2013-02-02
性别: GG
专业: 流体力学
【答案】应助回帖
感谢参与,应助指数 +1
cfd出问题的原因各种各样,你就给2个图怎么可能让别人分析问题。
速度都没有,边界条件也没有。。。什么都没有,就一个错误的结果。。。
你是不是动了relaxation factor?调低了?调低了就改回来。
自己用一下flux积分的功能,看看q去哪里了,先看velocity 再看q
赞
一下
回复此楼
2楼
2015-12-12 01:17:01
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
zjdycjl2012
新虫
(小有名气)
应助: 1
(幼儿园)
金币: 780.6
散金: 450
红花: 4
帖子: 283
在线: 61.9小时
虫号: 4006887
注册: 2015-08-05
专业: 内流流体力学
引用回帖:
2楼
:
Originally posted by
LISH0025
at 2015-12-12 01:17:01
cfd出问题的原因各种各样,你就给2个图怎么可能让别人分析问题。
速度都没有,边界条件也没有。。。什么都没有,就一个错误的结果。。。
你是不是动了relaxation factor?调低了?调低了就改回来。
自己用 ...
采用速度进口,进口风速是2m/s,温度是30度,采用Pressure out出口,百叶窗部分的上下空气层采用的是周期性边界条件,侧面是symmetry,铜管采用的是WALL,温度为60度。relaxation factor 没有调,那个flux功能是什么用的?在哪里调整呀?
赞
一下
回复此楼
3楼
2015-12-13 09:03:06
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
yanshuiting
新虫
(正式写手)
应助: 1
(幼儿园)
金币: 1484.8
散金: 50
红花: 7
帖子: 448
在线: 68.7小时
虫号: 2633300
注册: 2013-09-03
专业: 计算机科学
你这问题问得,估计没有人能帮到你,你应该把实际问题说明白
发自小木虫Android客户端
赞
一下
回复此楼
4楼
2015-12-13 09:50:51
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
LISH0025
金虫
(小有名气)
应助: 12
(小学生)
金币: 239.2
红花: 7
帖子: 263
在线: 82.2小时
虫号: 2271944
注册: 2013-02-02
性别: GG
专业: 流体力学
引用回帖:
3楼
:
Originally posted by
zjdycjl2012
at 2015-12-13 09:03:06
采用速度进口,进口风速是2m/s,温度是30度,采用Pressure out出口,百叶窗部分的上下空气层采用的是周期性边界条件,侧面是symmetry,铜管采用的是WALL,温度为60度。relaxation factor 没有调,那个flux功能是什 ...
report里面,左边功能栏的下面,自己找找
发自小木虫Android客户端
赞
一下
回复此楼
5楼
2015-12-13 10:32:19
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
zjdycjl2012
新虫
(小有名气)
应助: 1
(幼儿园)
金币: 780.6
散金: 450
红花: 4
帖子: 283
在线: 61.9小时
虫号: 4006887
注册: 2015-08-05
专业: 内流流体力学
引用回帖:
4楼
:
Originally posted by
yanshuiting
at 2015-12-13 09:50:51
你这问题问得,估计没有人能帮到你,你应该把实际问题说明白
刚才在检查,发现gambit中固体和流体的交界处(也就是图中蓝色的百叶窗翅片和流体的交界面)没办法生成shadow面,检查发现交界处固体有一个面,流体有一个面,就是两个面重合,而且都是虚拟面,怎么把两个面合成一个或者能不能直接去掉一个?最终的结果是要生成shadow面。
赞
一下
回复此楼
6楼
2015-12-13 10:58:16
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
LISH0025
金虫
(小有名气)
应助: 12
(小学生)
金币: 239.2
红花: 7
帖子: 263
在线: 82.2小时
虫号: 2271944
注册: 2013-02-02
性别: GG
专业: 流体力学
引用回帖:
6楼
:
Originally posted by
zjdycjl2012
at 2015-12-13 10:58:16
刚才在检查,发现gambit中固体和流体的交界处(也就是图中蓝色的百叶窗翅片和流体的交界面)没办法生成shadow面,检查发现交界处固体有一个面,流体有一个面,就是两个面重合,而且都是虚拟面,怎么把两个面合成一 ...
我不会gambit,你可以百度一下,应该有答案,其实这种简单模型,icem画也是极好的。你可以学习一下。
