[求助] SEM-EDX导出的EXCLE数据如何作图 已有5人参与

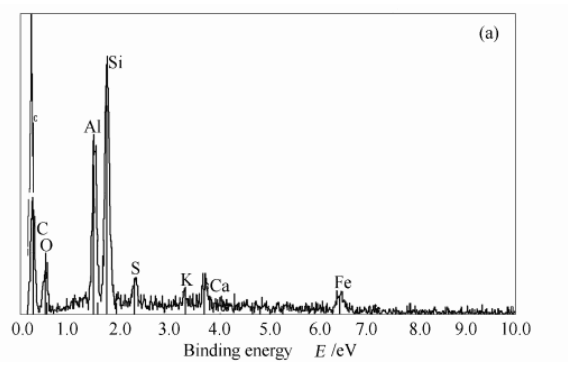

有哪位大牛知道。这个EDX导出的excle表格中中的   [wt.%]         [norm. wt.%]        [norm. at.%]        Error in % 分别代表啥意思啊？并且怎么用edx的数据做出下面这种图形啊。麻烦各位知道下啦

SEM-EDX导出的EXCLE数据如何作图


SEM-EDX导出的EXCLE数据如何作图-1
回复此楼

» 猜你喜欢
仰望星空，流星划过；许下愿望，幸福嘴角.
1楼 2015-12-11 20:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

416114799

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
作图需要不同电压连续出来的数据，是峰高。一般是每0.01kev出一个值。那个才能作图。你应该在扫描界面图那个右键导出，不是元素选择里面导。

发自小木虫IOS客户端
赞一下(2人) 回复此楼
做人做事要低调,默默践行心中的梦想.
11楼2015-12-13 13:23:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changle9139

荣誉版主 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
炼狱之火: 金币+2, 感谢回帖，欢迎常来交流 2015-12-13 10:10:11
zhurong105(liwentao2010代发): 金币+5 2016-03-20 12:40:11
能谱不作图，直接就是放原始图片或者给结果
at 应该是原子比
wt 质量比
norm  不确定，感觉像归一化后的

发自小木虫Android客户端
赞一下(1人) 回复此楼
没个性不敢签名！
6楼2015-12-12 07:14:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuyanke

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这个导出的只是EDX计算好的结果。要做图，得导出原始的数据。你可以联系下做实验的老师，让他帮你导出来，很容易的
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

zhurong105
7楼2015-12-12 10:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个不能作图，作图需要数据表。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
2楼2015-12-11 22:26:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhurong105

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by temedx at 2015-12-11 22:26:35
这个不能作图，作图需要数据表。

数据表？是导出的excle格式。还是能谱分析是显示的那个图啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
仰望星空，流星划过；许下愿望，幸福嘴角.
3楼2015-12-11 22:39:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhurong105

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by temedx at 2015-12-11 22:26:35
这个不能作图，作图需要数据表。

数据表？是导出的excle格式。还是能谱分析是显示的那个图啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
仰望星空，流星划过；许下愿望，幸福嘴角.
4楼2015-12-11 22:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小米890712

新虫 (初入文坛)
edx数据就直接是形成图片的，我们都是直接用

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-12-12 01:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhurong105

新虫 (初入文坛)
送红花一朵
引用回帖:
7楼: Originally posted by yuyanke at 2015-12-12 10:32:15
你这个导出的只是EDX计算好的结果。要做图，得导出原始的数据。你可以联系下做实验的老师，让他帮你导出来，很容易的

那这个归一化后的质量百分数能作为半定量的依据直接用吧

[ 发自小木虫客户端 ]
赞一下 回复此楼
仰望星空，流星划过；许下愿望，幸福嘴角.
8楼2015-12-12 22:43:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuyanke

木虫 (正式写手)
引用回帖:
8楼: Originally posted by zhurong105 at 2015-12-12 22:43:02
那这个归一化后的质量百分数能作为半定量的依据直接用吧
...

是的。不过你的材料含碳吗？我们测的时候是把样品粘在双面胶上，所以样品本身不含碳一般把碳去除掉再归一化。

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-12-13 09:35:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

karl_messi

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
画不出来的，那个图是测试元素的时候EDS画的，你没有数据。

发自小木虫Android客户端
赞一下 回复此楼
10楼2015-12-13 10:34:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
