[求助] 求助！VOF带自由液面仿真 已有1人参与

新人第一贴！还望各位不吝赐教

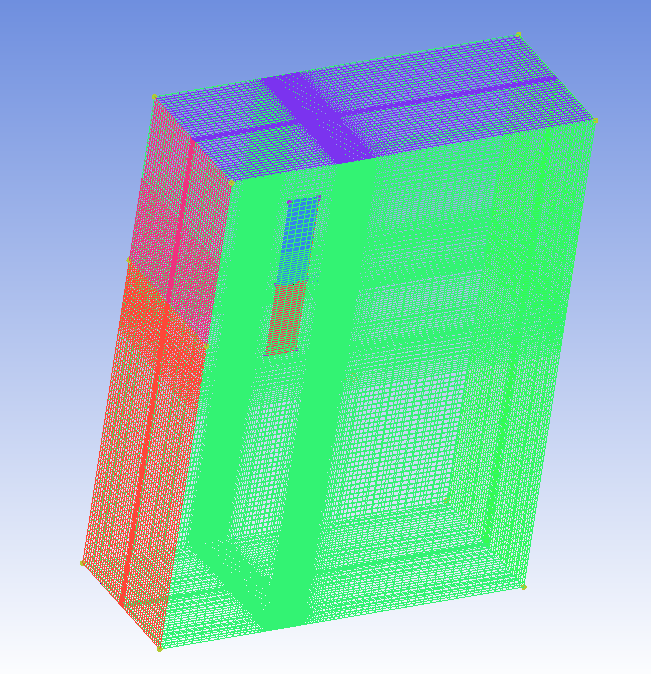

最近在做带自由液面的舵阻力性能仿真，模仿《fluent船舶流体力学仿真计算》的例子做。但是计算刚开始就提示K或者e发散。用的是六面体网格，icem分块，网格质量如下图，0.3~0.35之间有4个网格，0.35~0.4之间14个；对于时间步长更改过多次，从0.001到1e-9都试过，全部报错。松弛因子等也调试过，均不能成功。求前辈指导一二。先谢过！

求助！VOF带自由液面仿真


求助！VOF带自由液面仿真-1
回复此楼

» 猜你喜欢
1楼 2015-12-11 19:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jian36

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你最好把case文件贴出来，或是把边界条件详细讲讲，不然不知道哪有问题。
赞一下 回复此楼
2楼2015-12-11 20:00:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by jian36 at 2015-12-11 20:00:36
你最好把case文件贴出来，或是把边界条件详细讲讲，不然不知道哪有问题。

长方体流域，分入口，出口，wall。详细边界条件：air-inlet，water-inlet均为速度入口（在水线面处切割），wall，outlet~pressure outlet，pipe~wall，其中pipe在水线面切割了一下，分为up和blow两部分，（此外，z正方向那一面设置为free-outlet自由出口，后来改为wall）。空气、水速度采用相同值，为5m/s(也试过1m/s,0.1m/s等值都是同样的报错结果)。outlet采用udf,压力与水深成正比。
赞一下 回复此楼
3楼2015-12-11 20:34:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by jian36 at 2015-12-11 20:00:36
你最好把case文件贴出来，或是把边界条件详细讲讲，不然不知道哪有问题。

case文件略大，130m，此处限制50m，所以上传了百度云；udf也在

http://pan.baidu.com/disk/home#list/path=%2F20151211
赞一下 回复此楼
4楼2015-12-11 20:44:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
通过本人的摸索，已解决！稍后将详细新的奉上
赞一下 回复此楼
5楼2015-12-24 10:46:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)
兄台，我最近在做潜艇分析，也需要做自由面模拟，能否将你的case发给我参考，我照着书本上的例子模拟发现结果不对
赞一下 回复此楼
6楼2016-03-10 11:23:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by 一叶Z春秋 at 2016-03-10 11:23:35
兄台，我最近在做潜艇分析，也需要做自由面模拟，能否将你的case发给我参考，我照着书本上的例子模拟发现结果不对

才看到回复。没问题
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : pipe_1222_V8-5.cas
    • 2016-03-29 15:27:47, 22.68 M
7楼2016-03-29 15:28:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
2015-12-22vof模型计算：
单独导流管考虑自由液面水动力性能仿真；
（fluent设置截图存档）




参考压强设置处于较轻相（此处为空气域）



水入口设置体积分数1


wall边界条件设置如下（也可以采用默认设置）


网格重构，采用默认设置

计算限制，更改最后一项如下

计算初始化：从空气入口项（较轻相）开始计算

计算域标记

设置自动保存

设置时间步长，根据需要选择，此处设置为0.001s


结果截图展示：
t=0时刻入口相位分布


0.9s时刻导流管纵剖面相位分布（可以认为此时流动处于稳态）


导流管纵剖面动压分布。


导流管表面壁面剪切力分布：可以看出主要分布于自由液面以下，且自由液面附近有流体喷溅。（产生喷溅阻力）
赞一下 回复此楼
8楼2016-03-29 15:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有朝一日cfd

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by 有朝一日cfd at 2016-03-29 15:29:45
2015-12-22vof模型计算：
单独导流管考虑自由液面水动力性能仿真；
（fluent设置截图存档）




参考压强设置处于较轻相（此处为空气域）



水入口设置体积分数1


wall边界条件设置如下（也可以采用 ...

图片粘贴比较麻烦，故而把具体设置方法以PDF文件上传，以供学习交流！如各位看官有其他的设置方法也可在此留言交流。欢迎
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : vof实例20151222.pdf
    • 2016-03-29 15:33:08, 321.6 K
9楼2016-03-29 15:34:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 有朝一日cfd at 2016-03-29 15:28:23
才看到回复。没问题...

再次跪谢！

发自小木虫Android客户端
回复此楼
