小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 下面这个图为什么是这个形状的，希望大家给出证明结果啊，要详细的，谢谢
111/2返回列表12下一页
查看: 1856  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

只是这样而已

新虫 (正式写手)

[求助] 下面这个图为什么是这个形状的，希望大家给出证明结果啊，要详细的，谢谢 已有4人参与

问题见附件，谢谢啊

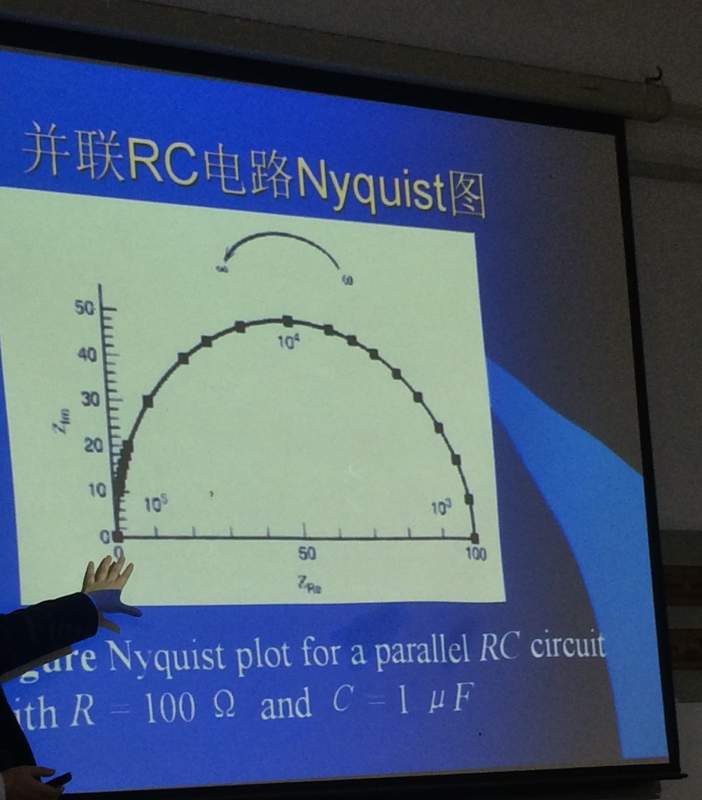

下面这个图为什么是这个形状的，希望大家给出证明结果啊，要详细的，谢谢
回复此楼

» 猜你喜欢
1楼 2015-12-11 18:44:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

卡西西123

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
只是这样而已: 金币+6, ★★★★★最佳答案, 非常感谢！ 2015-12-15 15:18:18
引用回帖:
8楼: Originally posted by 只是这样而已 at 2015-12-12 15:12:59
麻烦详细一点，最好给推倒出来，谢谢了...


下面这个图为什么是这个形状的，希望大家给出证明结果啊，要详细的，谢谢-1
赞一下(4人) 回复此楼
I can make a difference!
10楼2015-12-14 21:09:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
只是这样而已: 金币+2, ★有帮助 2015-12-12 12:50:12
这是标准的物理元件阻抗和电容并联的数据结果；
标准的电容和电阻并联后，在阻抗谱图上九表现为一个X轴之上的半圆，半圆的直径代表阻抗R；
根据电路图，可以很好的进行数据拟合，ＬＺ可以试试验证下，很有趣的
赞一下(2人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2015-12-11 20:01:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
引用回帖:
2楼: Originally posted by langzhizhou at 2015-12-11 20:01:05
这是标准的物理元件阻抗和电容并联的数据结果；
标准的电容和电阻并联后，在阻抗谱图上九表现为一个X轴之上的半圆，半圆的直径代表阻抗R；
根据电路图，可以很好的进行数据拟合，ＬＺ可以试试验证下，很有趣的

如果要公式证明的话，比较复杂，把阻抗和电容意附属的形式表达，最后会得出一个圆的方程式；
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
3楼2015-12-11 20:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baidandan

至尊木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
只是这样而已: 金币+2, ★★★很有帮助 2015-12-12 12:53:06
这个要解释清楚要说很多的。
建议楼主找本电化学阻抗谱的书看一下，里面都有详细介绍的。如果不想找书，你就在万能的百度上搜一下下，会有课件的。
祝你考试顺利通过！

发自小木虫IOS客户端
赞一下(1人) 回复此楼
三思而后行
5楼2015-12-11 23:09:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

只是这样而已

新虫 (正式写手)
不用公式证明也可以，那能不能请你把它说清楚，为什么是个半圆，谢谢了，这是考试内容，麻烦了

发自小木虫IOS客户端
赞一下 回复此楼
4楼2015-12-11 21:29:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是这样而已

新虫 (正式写手)
引用回帖:
5楼: Originally posted by baidandan at 2015-12-11 23:09:23
这个要解释清楚要说很多的。
建议楼主找本电化学阻抗谱的书看一下，里面都有详细介绍的。如果不想找书，你就在万能的百度上搜一下下，会有课件的。
祝你考试顺利通过！
...

谢谢，研一新生，老师讲的太快，听不懂，能不能帮我找找答案，谢谢了
赞一下 回复此楼
6楼2015-12-12 12:53:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大太阳明

新虫 (正式写手)
有公式推倒一下就是一个圆

发自小木虫Android客户端
赞一下 回复此楼
7楼2015-12-12 14:09:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只是这样而已

新虫 (正式写手)
引用回帖:
7楼: Originally posted by 大太阳明 at 2015-12-12 14:09:35
有公式推倒一下就是一个圆

麻烦详细一点，最好给推倒出来，谢谢了
赞一下 回复此楼
8楼2015-12-12 15:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那天啊

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是很好的电容的阻抗图啊，低频时高阻，高频低阻。
赞一下 回复此楼
9楼2015-12-13 10:52:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
