[求助] 用solidworks无法进行拉伸切除 已有1人参与

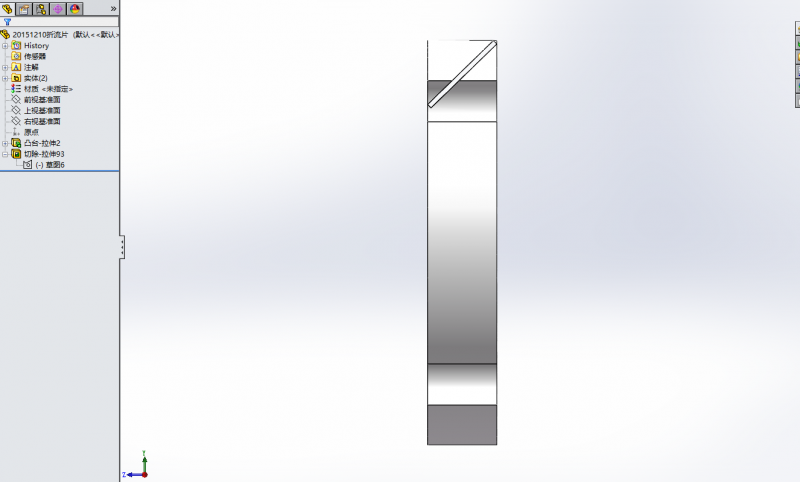

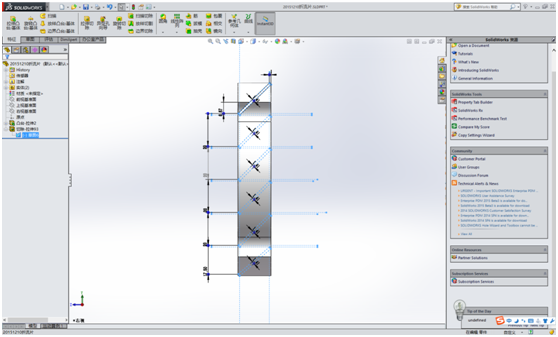

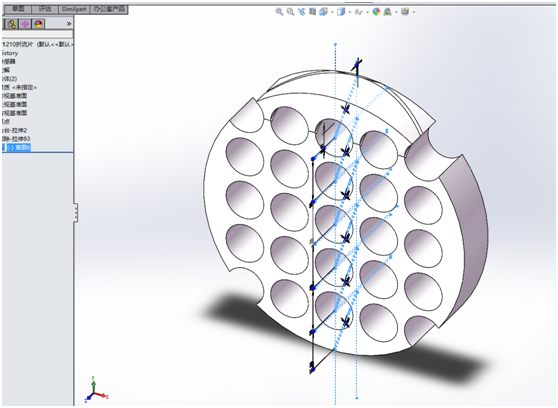

用solidworks画帘式折流片换热器时，在画折流片时，画完第一张图后，在右基准面上画如图2的草图，然后进行切除，只切了第一个长方形轮廓，其他下面五个无法切除，最后出现第三张图的情况，请教大神，怎么回事？

用solidworks无法进行拉伸切除


用solidworks无法进行拉伸切除-1


用solidworks无法进行拉伸切除-2
回复此楼

» 猜你喜欢
1楼 2015-12-11 15:09:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1477361034

木虫 (小有名气)
对称面上建立草图，然后切除的时候，给个大的距离，选择两侧对称切除

发自小木虫Android客户端
赞一下 回复此楼
你要战，便作战。
2楼2015-12-11 20:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 1477361034 at 2015-12-11 20:34:09
对称面上建立草图，然后切除的时候，给个大的距离，选择两侧对称切除

就是这样的，可能草图画的没有闭合吧，重新画了草图，后来又可以了，我还想问个问题，在第二张图中，怎么不能从最上面开始标注，如果标注的话，会自动下移，是怎么回事？
赞一下 回复此楼
3楼2015-12-12 10:25:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1477361034

木虫 (小有名气)
没理解你说的是什么，贴张图吧

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

heibailong12
你要战，便作战。
4楼2015-12-13 08:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 1477361034 at 2015-12-13 08:53:47
没理解你说的是什么，贴张图吧

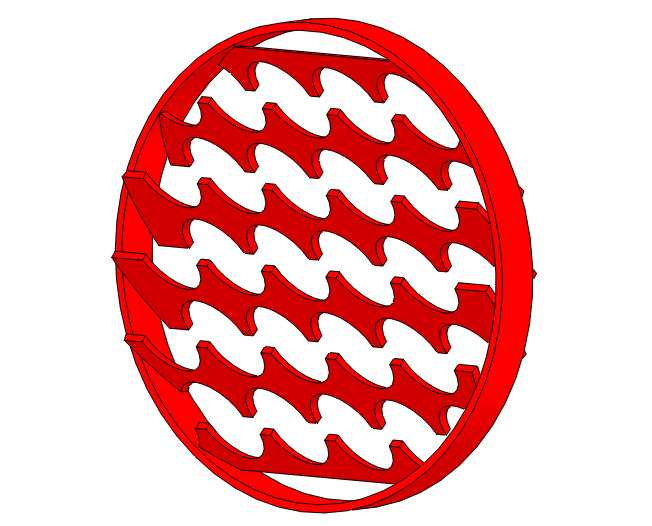

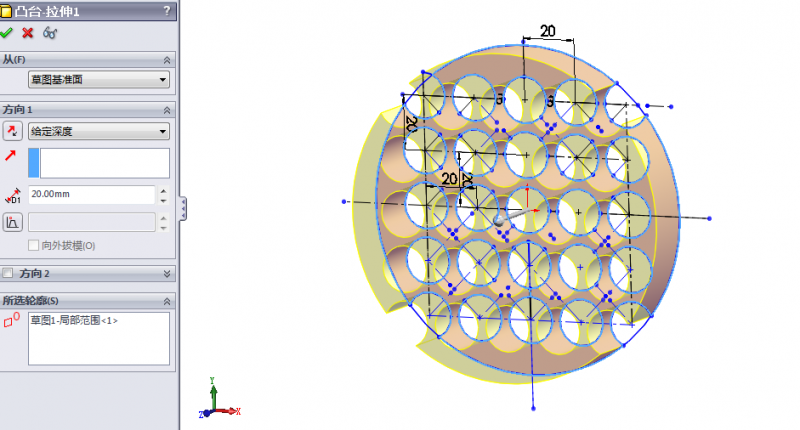

你好，我只是想绘制（帘式折流板换热器solidworks制图步骤.doc）附件中的帘式折流片换热器，主要第一步绘制折流片过程出现了问题，就是从第一张图到第二张图的过程，我已经画了，在（20151210折流片.SLDPRT）这个附件中，但是最后想要的效果跟附件中不一样，估计切得过程和旋转出现了问题，由于刚学solidworks,求指导，快被逼疯了，
用solidworks无法进行拉伸切除-3


用solidworks无法进行拉伸切除-4
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 帘式折流板换热器solidworks制图步骤.doc
    • 2015-12-15 16:37:41, 2.49 M
  • 附件 2 : 20151210折流片.SLDPRT
    • 2015-12-15 16:46:32, 611 K
5楼2015-12-15 16:47:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxltogxl

银虫 (小有名气)
楼主的意思是只要得到最后一个图的样子就行了是吧？

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

heibailong12
6楼2015-12-15 16:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by gxltogxl at 2015-12-15 16:55:34
楼主的意思是只要得到最后一个图的样子就行了是吧？

对啊，我自己画了，不知道是画的太厚了，还是旋转的时候没有绕着一个中心轴旋转，结果很糟糕，你会不？
赞一下 回复此楼
7楼2015-12-15 17:09:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
6楼: Originally posted by gxltogxl at 2015-12-15 16:55:34
楼主的意思是只要得到最后一个图的样子就行了是吧？

最后一张图圆圈里面的片是旋转一定角度的
赞一下 回复此楼
8楼2015-12-15 17:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxltogxl

银虫 (小有名气)
引用回帖:
7楼: Originally posted by heibailong12 at 2015-12-15 17:09:15
对啊，我自己画了，不知道是画的太厚了，还是旋转的时候没有绕着一个中心轴旋转，结果很糟糕，你会不？...

我不太明白你最后要画成什么样子，你有实物图么？
赞一下 回复此楼
9楼2015-12-15 17:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibailong12

新虫 (小有名气)
引用回帖:
9楼: Originally posted by gxltogxl at 2015-12-15 17:20:54
我不太明白你最后要画成什么样子，你有实物图么？...

没有实物图，只是我们研究换热器，这是里面的一部分，就只有一个完整的换热器图，你看看，
用solidworks无法进行拉伸切除-5
赞一下 回复此楼
10楼2015-12-15 17:32:28
