| 查看: 1277 | 回复: 2 | ||
[求助]
请帮忙分析陶瓷粉末热处理前后的XRD图谱！！急，请帮忙！！ 已有1人参与
|
|

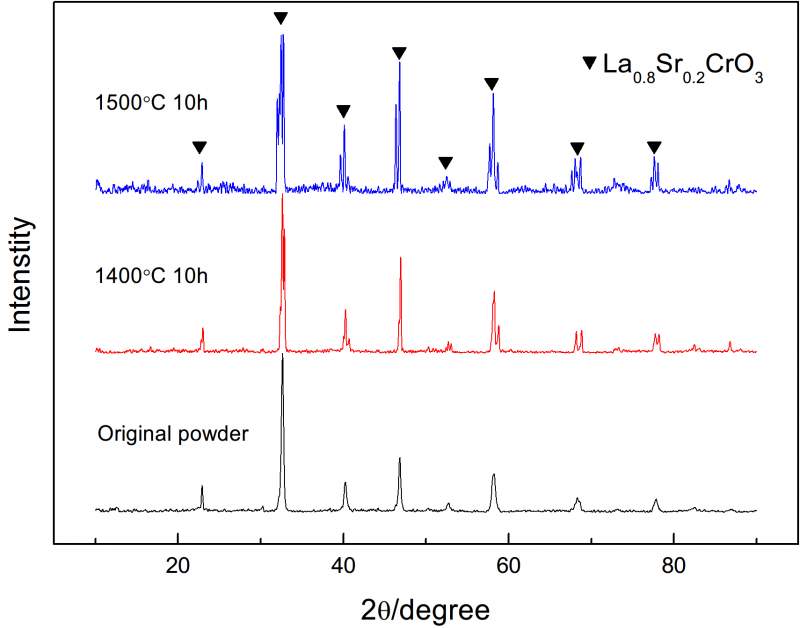

现有一种钙钛矿结构陶瓷粉末，锶掺杂铬酸镧（La0.8Sr0.2CrO3），在空气气氛下，分别对其进行1400℃，10h和1500℃，10h的热处理。热处理前后的XRD图谱及La0.8Sr0.2CrO3标准峰如下图所示。LaSrCrO3熔点为2490℃。 问题：原始粉末中的各个单一衍射峰，在热处理后，都分裂成几个小峰。这是由于什么原因造成的？这说明热处理前后粉末成分或者结构发生了什么变化？  La0.8Sr0.2CrO3热处理前后的XRD图谱 |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有17人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有8人回复
-
导师吐槽：我怎么摊上了这么个极品研究生！
已经有7人回复
-
青基如何破局
已经有7人回复
-
基金不中，共勉
已经有10人回复
-
国自然面上复盘~欢迎讨论
已经有11人回复
-
基金未中，这种答复是模板吗？
已经有6人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有6人回复
-
怎么看青基中了没有啊
已经有5人回复
-
梦想
已经有3人回复
634241863
铁杆木虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 10602.5
- 红花: 9
- 帖子: 311
- 在线: 345小时
- 虫号: 1108425
- 注册: 2010-09-26
- 性别: GG
- 专业: 功能陶瓷
【答案】应助回帖
感谢参与，应助指数 +1
|
热处理后有分相，就是形成了LaxSryCrzO3的xyz比例不同的两个或者三个物相，分相后由于晶体结构相近，所以xrd得峰位置也接近。 发自小木虫Android客户端 |
2楼2015-12-12 12:22:19
WY19891228
禁虫 (小有名气)
|
本帖内容被屏蔽 |
3楼2015-12-12 17:42:32
10
