小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » workbench 摩擦接触，摩擦系数大于0.2报警的原因？
71/1返回列表
查看: 5314  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ouyinhua16

金虫 (小有名气)

[求助] workbench 摩擦接触，摩擦系数大于0.2报警的原因？ 已有1人参与

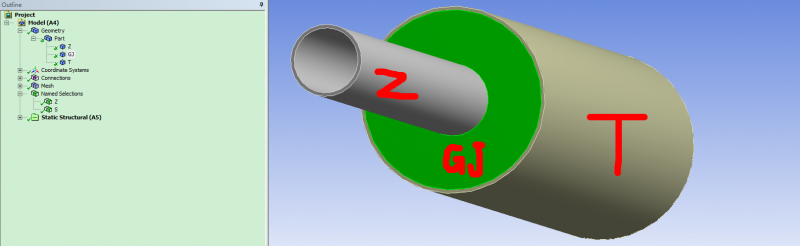

三个部件 Z、GJ、T

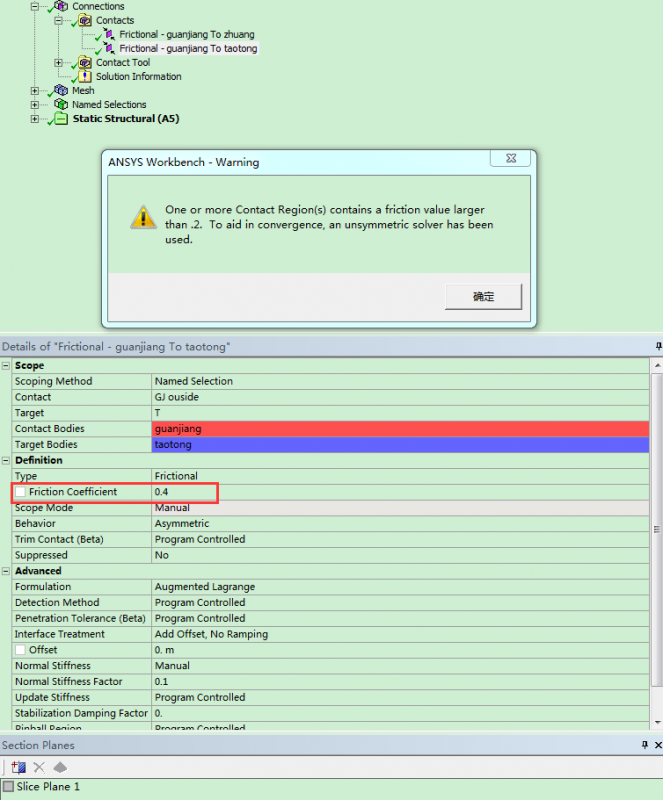

Z钢材，GJ混凝土，T钢材  Z与GJ摩擦接触，T与GJ摩擦接触，摩擦系数0.4，其他具体设置见下图，计算结果提示警告：一个或多个接触区域的摩擦系数大于0.2，为了帮助收敛，使用了非对称求解。

请教为什么摩察系数大于0.2会出现警告？
什么叫非对称求解？
求大牛指教。

还有一个问题：我约束采用的在Z顶面采用Fixed Support，弯矩荷载加在T上，计算结果还有一个警告说约束过少发生刚体运动，采用了弱弹簧。
我已经把Z采用Fixed Support为什么还有弱弹簧呢？

workbench 摩擦接触，摩擦系数大于0.2报警的原因？


workbench 摩擦接触，摩擦系数大于0.2报警的原因？-1
回复此楼

» 猜你喜欢
1楼 2015-12-11 08:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ouyinhua16: 金币+10, ★★★★★最佳答案, 非常感谢 2015-12-14 08:51:44
1.摩擦系数0.2，ansys认为这个摩擦系数较大，提醒你一下而已，防止你输错了；
2.关于非对称求解。你这个模型没有rigid body吧？那么GJ部分和另外两部分均有接触，均有接触渗透，这样的设置使得计算很难收敛（高斯点很多，渗透为两接触对的平均值），为了便于收敛，程序选择了非对称接触模式（接触单元和目标单元分居接触面两侧）。
————————————————————————————————————————————
以上，仅供参考。希望能够帮到你。
赞一下(2人) 回复此楼
2楼2015-12-12 13:44:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)

【答案】应助回帖

第三，使用了固定约束为何还有弱弹簧的问题。这是三个body，使用接触建立模型，你的固定约束只是固定了其中一个body，那么另外的body一定与第一个body接触好了么（没有刚体位移）？在wb中看上去是这样而已。FEM本身就是离散，有限元模型和实际物理模型是近似关系。所以，在实际物理模型上接触好了不等于有限元模型也接触好了。so，wb添加了弱弹簧，以限制其他body 的刚体位移。
-----------------------------------------------------------------------
希望能够帮到你。
赞一下(2人) 回复此楼
3楼2015-12-12 13:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ouyinhua16

金虫 (小有名气)
引用回帖:
2楼: Originally posted by fitrman at 2015-12-12 13:44:49
1.摩擦系数0.2，ansys认为这个摩擦系数较大，提醒你一下而已，防止你输错了；
2.关于非对称求解。你这个模型没有rigid body吧？那么GJ部分和另外两部分均有接触，均有接触渗透，这样的设置使得计算很难收敛（高斯点 ...

我在摩擦接触行为里面已经设置成为非对称接触模式为什么还会提出警告呢？
赞一下 回复此楼
4楼2015-12-14 08:50:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)
引用回帖:
4楼: Originally posted by ouyinhua16 at 2015-12-14 08:50:44
我在摩擦接触行为里面已经设置成为非对称接触模式为什么还会提出警告呢？...

摩擦系数的提醒你是可以忽略的；同样的，接触行为的提醒也可以忽略（因为你知道应该用非对称接触模式）。
题外话：个人感觉wb对计算结果的评价还是很严谨的，经常会出现很多警告，作为应用端的工程人员，想弄清楚每一个警告的意义，不太现实，毕竟FEM这块牵涉的东西太多。只要力学模型正确，理解模型的FEM模式，计算结果对于大部分工程问题还是可信的。
————————————————————
共同学习！
赞一下(3人) 回复此楼
5楼2015-12-14 09:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ouyinhua16

金虫 (小有名气)
引用回帖:
5楼: Originally posted by fitrman at 2015-12-14 09:42:55
摩擦系数的提醒你是可以忽略的；同样的，接触行为的提醒也可以忽略（因为你知道应该用非对称接触模式）。
题外话：个人感觉wb对计算结果的评价还是很严谨的，经常会出现很多警告，作为应用端的工程人员，想弄清楚 ...

非常感谢O(∩_∩)O哈！
赞一下 回复此楼
6楼2015-12-14 10:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喂喂喂哈

金虫 (小有名气)
引用回帖:
6楼: Originally posted by ouyinhua16 at 2015-12-14 10:23:39
非常感谢O(∩_∩)O哈！...

想问一下你是怎么在wb中定义混凝土的
赞一下 回复此楼
7楼2018-06-23 14:26:24
