[求助] 普物实验磁滞回线求助

普通物理实验,磁滞回线与基本磁化曲线
现在遇到了两个问题

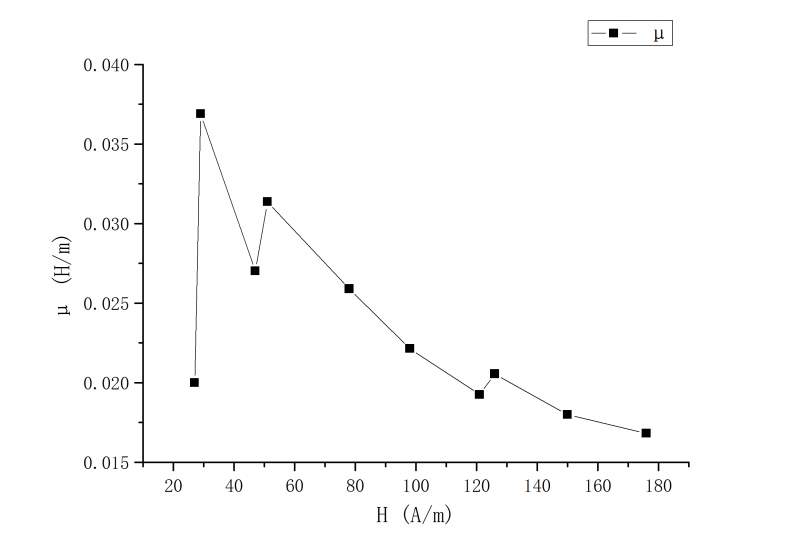

1.基本磁化曲线如图:
普物实验磁滞回线求助
曲线是根据同一个样品用不同外加磁场测得的,在试验中改变外加磁场的时候没有进行退磁。曲线明显出现了三个峰,而老师给的参考图是只有一个峰的,猜想是没有退磁导致的。请问有没有什么办法可以进行修正之类的?

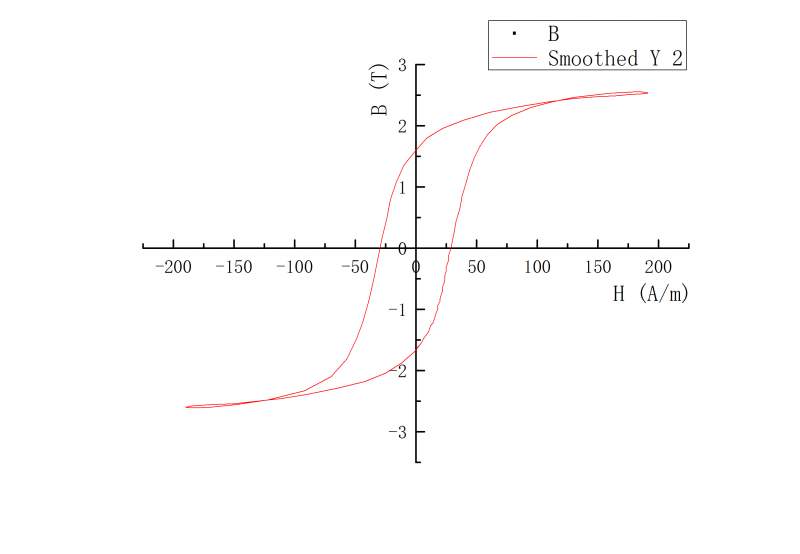

2.磁滞回线如图
普物实验磁滞回线求助-1
曲线一共围出了三个区域,分别是中间的大片区域以及两端的小区域。

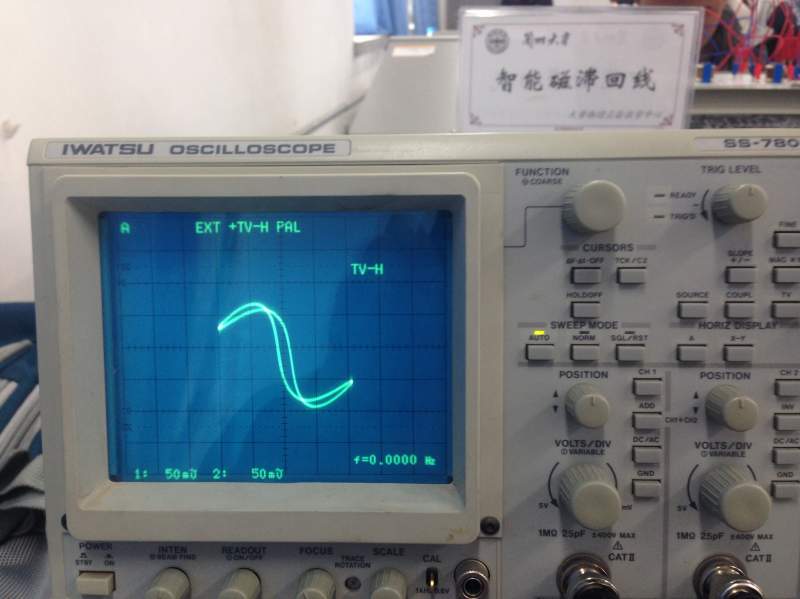

实验的时候示波器上看到的磁滞回线也是很明显有三个区域(如图,但是示波器的照片是另一个样品的,磁滞回线的样品图像与这个类似)。
普物实验磁滞回线求助-2
请问这是什么原因B-H曲线在两端包围出了两个小区域?

3.用origin计算磁滞回线的面积
Mathematical Area 的结果:
普物实验磁滞回线求助-3
Absolute Area 的结果:
普物实验磁滞回线求助-4
令我疑惑的是两个结果都很不合理,磁滞回线上下半轴的面积差不多,Mathematical Area的结果应该接近0,而计算出来是-248;而Absolute Area的结果更加离谱,直接从图线上数也能数出来大概在200多(磁滞回线的实验仪器上读取的是278),怎么也不应该是1600多。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不爱冰淇林

银虫 (初入文坛)

请问你是怎么计算回线面积的?

发自小木虫Android客户端
2楼2016-03-17 10:53:26
