小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » TC4钛合金熔化焊之后的金相图，请问图中黑色的部分是什么？
71/1返回列表
查看: 2831  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lleiwang

新虫 (初入文坛)

[求助] TC4钛合金熔化焊之后的金相图，请问图中黑色的部分是什么？ 已有1人参与

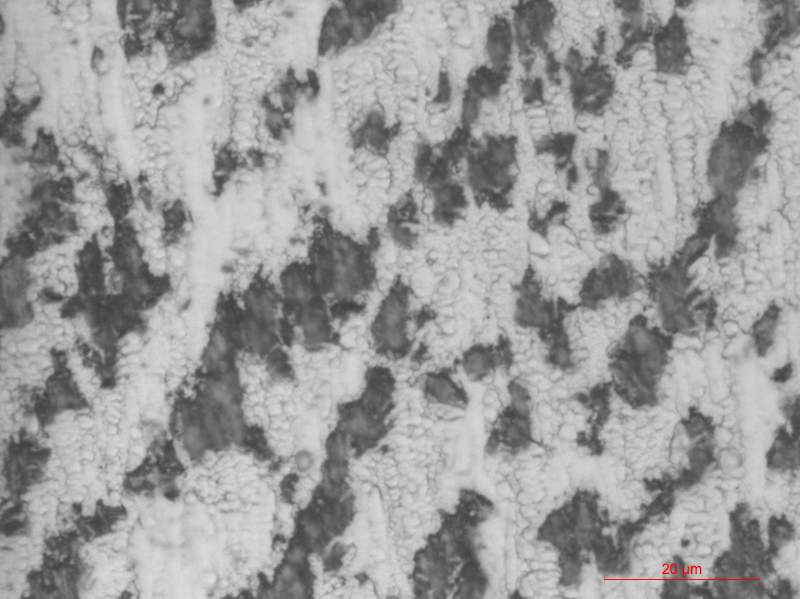

TC4钛合金熔化焊之后的金相图，请问图中黑色的部分是什么？

TC4钛合金熔化焊之后的金相图，请问图中黑色的部分是什么？
回复此楼

» 猜你喜欢
1楼 2015-12-10 17:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lleiwang

新虫 (初入文坛)
放大倍数是1000倍
赞一下 回复此楼
2楼2015-12-10 17:47:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lleiwang: 金币+5, ★有帮助 2015-12-11 11:40:49
金相分析应该是先用较低的倍数，比如100倍先观察，再用高倍数观察，一般钛合金熔化焊后的组织是魏氏组织，白色是α相，黑灰色是残余β相。这张金相图，我也不能贸然判定。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
3楼2015-12-11 05:13:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lleiwang

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zbhwel at 2015-12-11 05:13:26
金相分析应该是先用较低的倍数，比如100倍先观察，再用高倍数观察，一般钛合金熔化焊后的组织是魏氏组织，白色是α相，黑灰色是残余β相。这张金相图，我也不能贸然判定。

按照图谱书上面的描述，魏氏组织是这样，感觉差别还挺大。我不太懂，勿喷。。
TC4钛合金熔化焊之后的金相图，请问图中黑色的部分是什么？-1
赞一下 回复此楼
4楼2015-12-11 11:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)
引用回帖:
4楼: Originally posted by lleiwang at 2015-12-11 11:03:33
按照图谱书上面的描述，魏氏组织是这样，感觉差别还挺大。我不太懂，勿喷。。

...

图谱是比较典型的，但实际的金相组织由差异较大，而且该图谱的放大倍数就是100倍。一般的检测倍数是100倍、200倍，做研究、发表论文经常采用200和500倍的组织，少量的1000倍。但很少有一上来就是1000倍的照片一摆。你研究焊接，应该把正常区域、热影响区和熔化区同样倍数的照片放在一看，当然能在一个视场中拍一张则更好，然后不同的局部再 放大看！你就拿着一个放大镜对着某一个树皮看，问这是什么树？遇到这样的问题，抱歉，反正我是回答不上了！
赞一下(2人) 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
5楼2015-12-11 11:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lleiwang

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by zbhwel at 2015-12-11 11:24:32
图谱是比较典型的，但实际的金相组织由差异较大，而且该图谱的放大倍数就是100倍。一般的检测倍数是100倍、200倍，做研究、发表论文经常采用200和500倍的组织，少量的1000倍。但很少有一上来就是1000倍的照片一摆。 ...

你好，我重新去做了金相，能否解答一下改图的组织？放大倍数是200倍，上面的那张放大倍数1000倍
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 100-0027.jpg
    • 2015-12-14 20:32:27, 1.43 M
6楼2015-12-14 20:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)
引用回帖:
6楼: Originally posted by lleiwang at 2015-12-14 20:33:36
你好，我重新去做了金相，能否解答一下改图的组织？放大倍数是200倍，上面的那张放大倍数1000倍...

你的金相照片不是很清楚，估计磨抛和腐蚀不到位，但能大致看出就是魏氏组织，因有长的平行分布的a相（白色）
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
7楼2015-12-15 02:52:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
