[交流] ANSYS仿真线切割过程中划分网格问题 已有3人参与

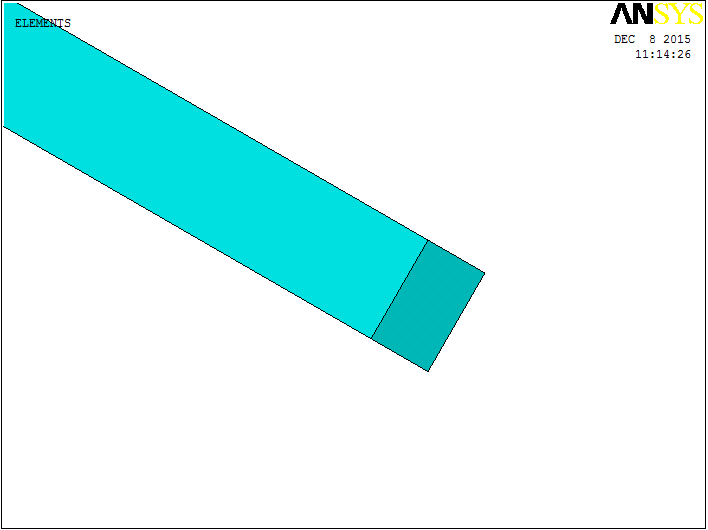

本人正在做线切割过程中的ANSYS仿真，在对线进行网格划分的时候，圆形截面的线划分后成了长方形截面（如图），这个要怎么搞划分网格后截面形状还是圆形？求大神求助！！！！！！

ANSYS仿真线切割过程中划分网格问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-10 09:52:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矮穷挫的生活

新虫 (小有名气)
没人回
回复此楼
2楼2015-12-11 17:23:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjutheyang

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你可能单元格设置的太大 或者单元类型不是很好 比如 如果你用solid45单元 换成solid95应该会好一点
赞一下 回复此楼
3楼2015-12-11 18:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矮穷挫的生活

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zjutheyang at 2015-12-11 18:51:32
你可能单元格设置的太大 或者单元类型不是很好 比如 如果你用solid45单元 换成solid95应该会好一点

恩恩，是的，单元尺寸我设置的是一，后来改成0.1就好了不少。我用的是solid 8node185，不知您对单元属性的设置有没有更好的建议？
赞一下 回复此楼
4楼2015-12-13 09:52:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
有限元还能仿真线切割？？？
恕我孤陋寡闻
赞一下 回复此楼
5楼2015-12-13 10:13:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjutheyang

至尊木虫 (著名写手)
我也第一次听说

[ 发自手机版 http://muchong.com/3g ]
回复此楼
6楼2015-12-13 15:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjutheyang

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
solid185应该可以，但我不知道线切割用ansys怎么模拟？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2015-12-16 07:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矮穷挫的生活

新虫 (小有名气)
引用回帖:
5楼: Originally posted by kingjinjing at 2015-12-13 10:13:45
有限元还能仿真线切割？？？
恕我孤陋寡闻

我导师让我仿的，主要是让我仿一些关于线切割的某些参数变化然后研究某一段弧长的变化。不知大神有没有更好的软件推荐？
赞一下 回复此楼
8楼2016-01-17 18:13:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矮穷挫的生活

新虫 (小有名气)
引用回帖:
6楼: Originally posted by zjutheyang at 2015-12-13 15:07:20
我也第一次听说

我导师让我仿的，主要是让我仿一些关于线切割的某些参数变化然后研究某一段弧长的变化。不知大神有没有更好的软件推荐？
赞一下 回复此楼
9楼2016-01-17 18:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山竹树

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by 矮穷挫的生活 at 2016-01-17 18:14:21
我导师让我仿的，主要是让我仿一些关于线切割的某些参数变化然后研究某一段弧长的变化。不知大神有没有更好的软件推荐？...

我也在做类似的，Q1219  610613 ~一起讨论讨论
