应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » vasp计算光学性质，得到的虚部一开始出现一个很高的峰
121/2返回列表12下一页
查看: 3073  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

苍穹之下

铜虫 (初入文坛)

[求助] vasp计算光学性质，得到的虚部一开始出现一个很高的峰

虫友求助。我在计算光学性质的时候，得到的虚部一开始便有一个很高的峰，这个是我的OUTCAR文件：
frequency dependent IMAGINARY DIELECTRIC FUNCTION (independent particle, no local field effects)
     E(ev)      X         Y         Z        XY        YZ        ZX
  --------------------------------------------------------------------------------------
    0.000000    0.000000    0.000000    0.000000    0.000000    0.000000    0.000000
    0.065465    0.711876    1.228281    0.001111    0.000000    0.000000    0.000000
    0.130931    0.616956    2.629642    0.002314    0.000000    0.000000    0.000000
    0.196396    0.379747    5.052508    0.003841    0.000000    0.000000    0.000000
    0.261862    0.296182    9.788372    0.006068    0.000000    0.000000    0.000000
    0.327327    0.315799   14.269660    0.009631    0.000000    0.000000    0.000000
    0.392793    0.397893   11.136053    0.015451    0.000000    0.000000    0.000000
    0.458258    0.552661    8.265006    0.024421    0.000000    0.000000    0.000000
    0.523724    0.760335    8.391389    0.036177    0.000000    0.000000    0.000000
    0.589189    0.928977    9.283818    0.046835    0.000000    0.000000    0.000000
    0.654654    1.041653    9.418114    0.050190    0.000000    0.000000    0.000000
    0.720120    1.008730    8.425861    0.048541    0.000000    0.000000    0.000000
    0.785585    0.950301    7.418742    0.045182    0.000000    0.000000    0.000000
    0.851051    0.972853    7.155803    0.042926    0.000000    0.000000    0.000000
    0.916516    1.116449    7.667722    0.042669    0.000000    0.000000    0.000000
    0.981982    1.369716    8.495531    0.040596    0.000000    0.000000    0.000000
    1.047447    1.624666    9.012887    0.035651    0.000000    0.000000    0.000000
    1.112913    1.784158    9.054830    0.030104    0.000000    0.000000    0.000000
    1.178378    1.791937    8.432346    0.025647    0.000000    0.000000    0.000000
    1.243843    1.748858    7.202822    0.022459    0.000000    0.000000    0.000000
    1.309309    1.845949    6.399691    0.020669    0.000000    0.000000    0.000000
    1.374774    2.134121    6.415674    0.020272    0.000000    0.000000    0.000000
    1.440240    2.538365    6.849675    0.020806    0.000000    0.000000    0.000000
    1.505705    2.883745    7.149514    0.021192    0.000000    0.000000    0.000000

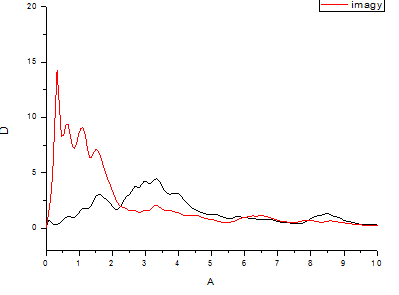

以及我的图：
vasp计算光学性质，得到的虚部一开始出现一个很高的峰

而文献是这样的：（黑色线条）
vasp计算光学性质，得到的虚部一开始出现一个很高的峰-1
文献还有一句话：
vasp计算光学性质，得到的虚部一开始出现一个很高的峰-2

文献是说加了电场极化然后计算吗？
不知道是我计算出了什么问题嘛？该怎么解决呢？谢谢

我的Incar：
    PREC = Accurate
   ENCUT = 520
  IBRION = -1
     NSW = 0
    ISIF = 2
  NELMIN = 2
   EDIFF = 1.0e-05
  EDIFFG = -0.01
VOSKOWN = 1
  NBLOCK = 1
    NELM = 100
    ALGO = Fast
   ISPIN = 1
  INIWAV = 1
  ISTART = 1
  ICHARG = 10
   LWAVE = .T.
  LCHARG = .T.
ADDGRID = .FALSE.
  ISMEAR = -5
   SIGMA = 0.1
   LREAL = .FALSE.
   LOPTICS=.TRUE.
   CSHIFT =0.1
   NBANDS=400

非常感谢！
回复此楼

» 收录本帖的淘帖专辑推荐

八龙尊者

» 猜你喜欢
1楼 2015-12-09 12:36:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liqizuiyang

木虫 (著名写手)
不用杂化泛函，BP带隙就是0.3eV左右，在这里有个峰完全合理。

这篇文章应该用了杂化泛函了。
赞一下(1人) 回复此楼
2楼2015-12-09 14:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

苍穹之下

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by liqizuiyang at 2015-12-09 14:25:17
不用杂化泛函，BP带隙就是0.3eV左右，在这里有个峰完全合理。

这篇文章应该用了杂化泛函了。

谢谢。你说的很对，它用了HSE06.但我用PBE计算出来的单层带隙是0.89eV，这个应该不会在0.3那里有个超大的峰吧？
赞一下 回复此楼
3楼2015-12-09 15:51:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 苍穹之下 at 2015-12-09 15:51:37
谢谢。你说的很对，它用了HSE06.但我用PBE计算出来的单层带隙是0.89eV，这个应该不会在0.3那里有个超大的峰吧？...

这就不清楚了。
回复此楼
4楼2015-12-09 19:08:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苍穹之下

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by liqizuiyang at 2015-12-09 19:08:25
这就不清楚了。...

比如我的体系有磁性，是否计算光学需要打开磁性呢？
赞一下 回复此楼
5楼2015-12-09 20:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujianxinfa

铜虫 (初入文坛)
光学性质，还是格林函数更好用，更准确。
赞一下 回复此楼
菜鸟
6楼2015-12-09 20:41:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 苍穹之下 at 2015-12-09 20:24:30
比如我的体系有磁性，是否计算光学需要打开磁性呢？...

需要。
回复此楼
7楼2015-12-09 21:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苍穹之下

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by wujianxinfa at 2015-12-09 20:41:11
光学性质，还是格林函数更好用，更准确。

这个怎么用呢？
回复此楼
8楼2015-12-10 14:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苍穹之下

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by liqizuiyang at 2015-12-09 21:00:19
需要。...

磁性对光学是什么影响呢？
赞一下 回复此楼
9楼2015-12-10 14:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
引用回帖:
9楼: Originally posted by 苍穹之下 at 2015-12-10 14:28:36
磁性对光学是什么影响呢？...

不同自旋间不能跃迁。如果有自旋极化，峰就会分裂为两个。
赞一下 回复此楼
10楼2015-12-10 15:03:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 苍穹之下 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
