[求助] 循环伏安测试已有2人参与

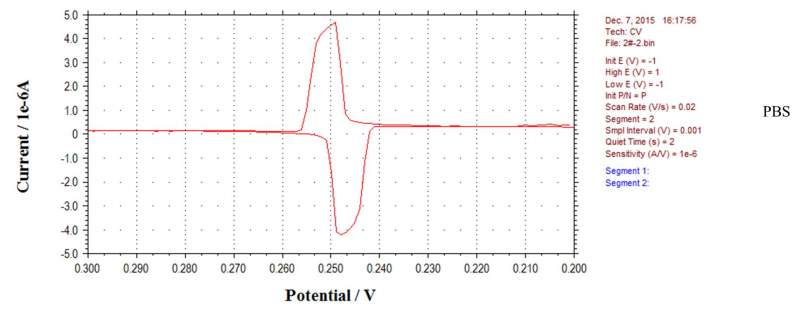

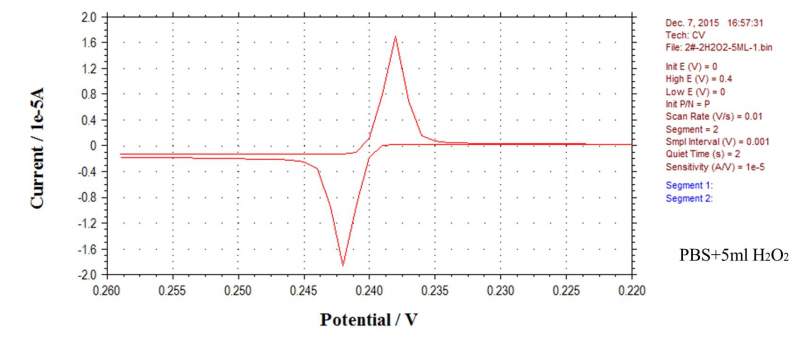

采用CHI660D电化学工作站在PBS溶液以及加入了过氧化氢的PBS溶液中测试循环伏安曲线,三相电极体系,工作电极为沉积有三氧化二铁的ITO基片(1.5*5cm),对电极为Pt(1*1cm),参比电极为饱和甘汞电极。小妹测试的循环伏安曲线跟文献中的不太一样,我测的氧化还原峰特别窄而且很尖,如图所示,文献中的氧化还原峰都是很平滑的馒头峰,不知道是哪里出问题了,恳请各位虫友指教,小妹不胜感激。

循环伏安测试


循环伏安测试-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

123just

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
孟庆玲(pengtao1203代发): 金币+5 2015-12-10 00:15:40
引用回帖:
3楼: Originally posted by 孟庆玲 at 2015-12-09 09:28:56
感谢您的回复,我试过扫描速度0.001v/s,灵敏度1e-8,但是峰值电流就过载了。不知道这种情况该怎么解决...

你图上数据的电流在10的-5次方级别,灵敏度应该是一个级别或者大一级,用-8肯定会溢出的
多多和大家探讨电化学的问题
5楼2015-12-09 11:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
孟庆玲(pengtao1203代发): 金币+5 2015-12-08 23:42:28
孟庆玲: 金币+40 2015-12-10 15:08:56
LZ你是谁改变扫描速度,降低,在降低一些,扫描速度;
好像你的图像,前期没有发生反应,突然开始,然后降低
何处高楼无可醉,谁家红袖不相怜!
2楼2015-12-08 23:06:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟庆玲

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by langzhizhou at 2015-12-08 23:06:56
LZ你是谁改变扫描速度,降低,在降低一些,扫描速度;
好像你的图像,前期没有发生反应,突然开始,然后降低

感谢您的回复,我试过扫描速度0.001v/s,灵敏度1e-8,但是峰值电流就过载了。不知道这种情况该怎么解决
3楼2015-12-09 09:28:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goshen

铁杆木虫 (职业作家)

走错一步,满盘皆输
4楼2015-12-09 10:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

123just

金虫 (正式写手)

pengtao1203: 应助指数-1, 屏蔽内容, 重复 2015-12-10 00:16:04
本帖内容被屏蔽

6楼2015-12-09 11:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青春只有奋斗

银虫 (小有名气)

lz,你好。我最近也在做CV测试,我想问一下,纵坐标的电流单位如何改变,比如由A改为mA或uA?还有灵敏度大小不同对峰有什么影响?谢谢!
7楼2015-12-09 12:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟庆玲

铜虫 (初入文坛)

引用回帖:
7楼: Originally posted by 青春只有奋斗 at 2015-12-09 12:52:42
lz,你好。我最近也在做CV测试,我想问一下,纵坐标的电流单位如何改变,比如由A改为mA或uA?还有灵敏度大小不同对峰有什么影响?谢谢!

纵坐标是系统自动生成的,那个单位不是自己改的。
8楼2015-12-09 16:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟庆玲

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by 123just at 2015-12-09 11:24:47
你图上数据的电流在10的-5次方级别,灵敏度应该是一个级别或者大一级,用-8肯定会溢出的...

哦哦,多谢指教,我再调整参数再试一下。
9楼2015-12-09 16:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟庆玲

铜虫 (初入文坛)

引用回帖:
4楼: Originally posted by goshen at 2015-12-09 10:20:54
1mV/s,,太低了吧。

我的氧化还原峰为什么这么窄的?您知道这是为什么嘛?
10楼2015-12-09 16:15:14
