如何对圆管进行流固耦合分析（圆管的预拉伸如何施加） 已有1人参与
|
|

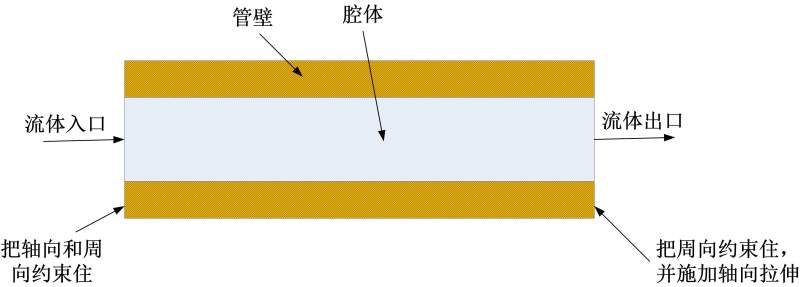

问题描述： 一个可变形圆管，长度为L，腔内有流体流过，如下图所示，圆管受到预拉伸（拉伸率为λ）。 圆管的约束条件：在圆管左端施加轴向和周向约束，在圆管右端施加周向约束，并施加轴向拉伸U=L*λ，即保证圆管可以在径向自由膨胀，同时具有预拉伸。 在腔内流体的压力作用下发生，圆管发生径向膨胀。 http:// ![\"如何对圆管进行流固耦合分析（圆管的预拉伸如何施加）\"](\"https://muchongimg.xmcimg.com/data/bcs/2015/1207/bw279h2607797_1449495600_659.jpg#opennewwindow\") 该物理过程需要进行双向流固耦合分析，本人在workbench中采用CFX + transient structural进行分析。 当不给预拉伸时，可以得到结果； 一旦在圆管右端施加了预拉伸，就无法得到结果，请问这是什么原因，该如何解决？ |
