[求助] 如何用Origin画多个XRD图谱已有1人参与

这个问题论坛里面已有不少提问和回答的虫友,针对这一问题,本人有些疑问,望能有虫友帮忙解惑,多谢!
这几组图我在制备样品时只改变了一个参数,因此想通过一个坐标中的XRD图谱进行直观对比,用两种办法分别作了图。

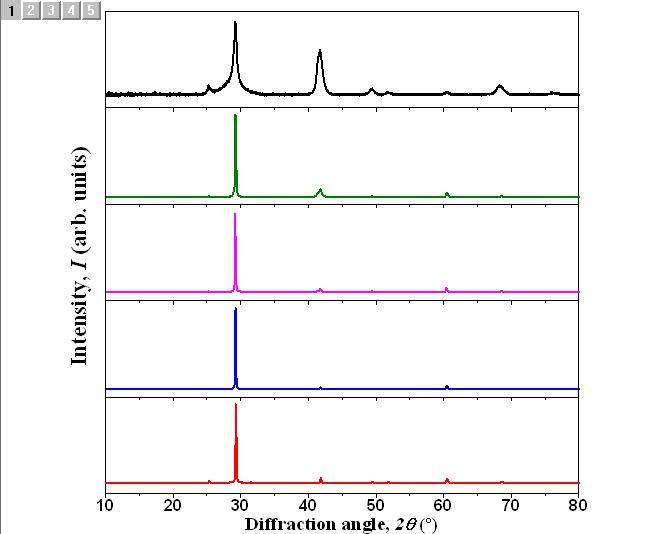

第一种办法是分图层(如图1所示),论坛中大部分也都是用的这一方法。该法做的图质量很好,但是由于各个图层的纵坐标数据范围并不一致,导致去除纵坐标的数据后,在对比各图层的图谱时,可能会出现较大的偏差。
第二种办法是先采用multiplot画图,然后纵向移动(如图2所示)。该法优点是只有一个纵坐标,因此,各图谱同一衍射峰高低对比很直观。但由于各图谱的最强峰有重叠的部分,导致不容易区分的问题。
关于以上两种方法的优劣,笔者可能在某些方面理解的不一定到位,请各位虫友帮助解惑。针对这一问题,应该如何处理?
多谢!

如何用Origin画多个XRD图谱


如何用Origin画多个XRD图谱-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

na娜娜na

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
foria: 金币+5, ★★★很有帮助, 该回复基本能够解决楼主的问题 2015-12-07 17:32:06
几个单图画好之后用 merge,里面可勾选,合成一张图,但是对应每个单图讲Y轴去掉就是您第二张图了。
2楼2015-12-07 16:08:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foria

银虫 (小有名气)

引用回帖:
2楼: Originally posted by na娜娜na at 2015-12-07 16:08:26
几个单图画好之后用 merge,里面可勾选,合成一张图,但是对应每个单图讲Y轴去掉就是您第二张图了。

具体的画法呢?能否说得详细些?多谢!
3楼2015-12-07 17:19:40
