[求助] 电化学阻抗，高频区求分析 已有1人参与

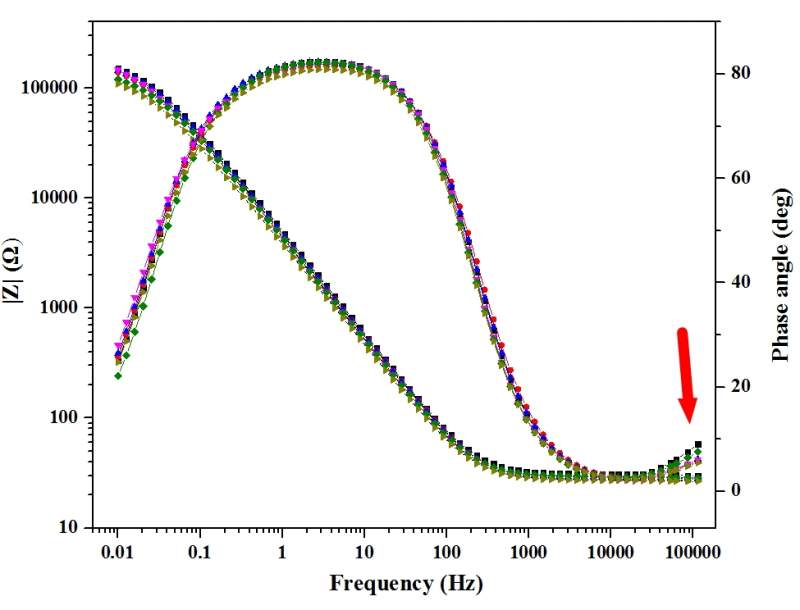

这个是我做的双相不锈钢的几组阻抗的Bode图，箭头指相位角的高频区是否算是一个峰，能否意味着有两个时间常数呢？
电化学阻抗，高频区求分析

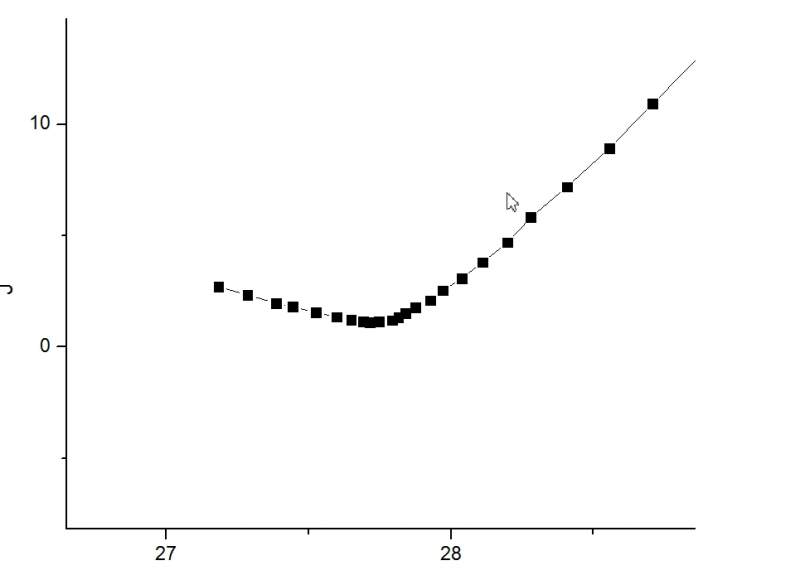

这个是Nyquist图，将高频区放大之后可以看到这个容抗弧可否同Bode高频区联系起来共同说明有两个时间常数呢，为什么这里这么小？
电化学阻抗，高频区求分析-1
电化学阻抗，高频区求分析-2

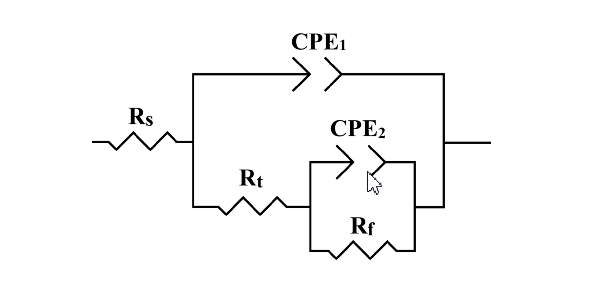

我用如下等效电路拟合误差最小，而且文献里也已这个等效电路拟合的居多，但是并未出现两个时间常数啊。求大神解答
电化学阻抗，高频区求分析-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-07 10:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baidandan

至尊木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
除夕月(pengtao1203代发): 金币+10 2015-12-08 23:50:59
除夕月: 金币+10, ★★★很有帮助, 谢谢~ 2015-12-10 22:17:42
从测试结果来看：
1：高频区确实是一个峰，如果你测试把高频设置为1000000HZ（工作站的量程允许），这个半圆就有可能完整的出现。

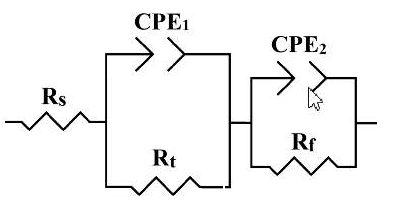

2：你所使用的你和电路，本身就含有两个时间常数，它还可以这么写，如下图：Rt和Rf分别对应一个半圆，一个半圆即为一个时间常数。

我不懂不锈钢体系，我是针对EIS的原理说明的，仅供参考！
电化学阻抗，高频区求分析-4
赞一下 回复此楼
三思而后行
2楼2015-12-08 10:15:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

除夕月

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by baidandan at 2015-12-08 10:15:57
从测试结果来看：
1：高频区确实是一个峰，如果你测试把高频设置为1000000HZ（工作站的量程允许），这个半圆就有可能完整的出现。
2：你所使用的你和电路，本身就含有两个时间常数，它还可以这么写，如下图：Rt和 ...

很感谢你的回复，这几个等效电路都可以模拟出相同的结果~我后来在论坛里找到了这个帖子http://muchong.com/bbs/viewthread.php?tid=8486701，并按照帖子的提示找到了这篇文章“参比电极体系内阻对电化学阻抗谱的影响”，文章认为是参比电极内阻干扰了阻抗的高频区，产生了高频容抗性相移，您看会不会是这个原因导致的呢？
赞一下 回复此楼
3楼2015-12-10 22:16:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baidandan

至尊木虫 (小有名气)
引用回帖:
3楼: Originally posted by 除夕月 at 2015-12-10 22:16:54
很感谢你的回复，这几个等效电路都可以模拟出相同的结果~我后来在论坛里找到了这个帖子http://muchong.com/bbs/viewthread.php?tid=8486701，并按照帖子的提示找到了这篇文章“参比电极体系内阻对电化学阻抗谱的影响 ...

关于参比电极影响高频半圆的说法确实存在，是说参比电极距离工作电极的位置非常非常近，也有说是对电极表面的界面层；
目前关于EIS的半圆归属都是根据相应的测试体系划分的，只要有说服力且能够自圆其说就是OK的；
如果您的体系经分析确实不应该在高频出现半圆，那么高频的圆就是假电容，物理电阻也可能造成它的出现，说法不一。
赞一下(3人) 回复此楼
三思而后行
4楼2015-12-13 08:41:39
