[求助] （重金答谢）关于comsol 5.0流体模型中边界选取的问题 已有1人参与

本人初学COMSOL，在模拟CVD设备腔体气流的过程中一直无法选取腔体为边界，一直是“不应用”的状态，导致无法计算或者计算错误，如下图1

图1的情况是把腔体设置为表面的选项，如果把腔体设置为实体的话是可以选中表面的，但是我的这个腔体是一个空腔，如果设为实体里面的所有部件都无法选中，肯定是有误的

看了软件自带的案例库发现腔体表面应该是可以被选中的，但是案例库都是导入的模型，看不到实际设置无从参考

初学这个软件，个人认为应该是没用掌握边界设置或建模过程的基本规则导致的，还请各位高手多多指教

（重金答谢）关于comsol 5.0流体模型中边界选取的问题

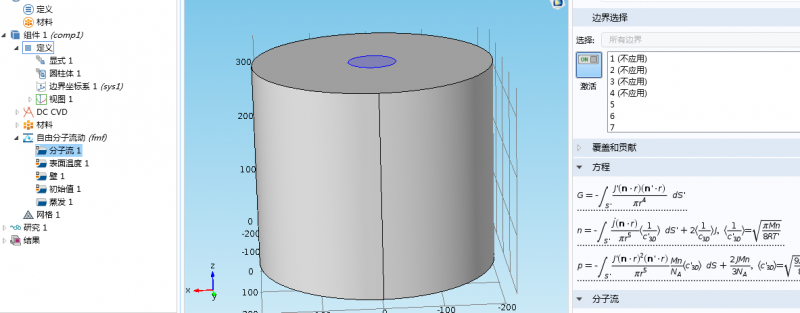

图1
回复此楼

» 猜你喜欢
1楼 2015-12-06 15:22:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小帆远航

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
很有可能是下面节点的设置中将其已经占用了，所以选不了。

发自小木虫Android客户端
赞一下 回复此楼
吾心勿忘
2楼2015-12-06 21:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流氓兔YS

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 小帆远航 at 2015-12-06 21:19:56
很有可能是下面节点的设置中将其已经占用了，所以选不了。

谢谢你的回复

可是下面的节点也都是“不应用”的这种状态，请问这个和腔体建模为圆柱体对象类型选择为 实体 or 表面 有关系吗？ 因为只用实体才能被选中边界，改为表面就无法选中了
（重金答谢）关于comsol 5.0流体模型中边界选取的问题-1
赞一下 回复此楼
3楼2015-12-06 21:46:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流氓兔YS

木虫 (小有名气)
自己解决了，只需要用最大的域减去其他的，做个差集剩下的就是一个整体了，边界就可以完全选上了
赞一下(3人) 回复此楼
4楼2015-12-23 09:55:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chilliness

新虫 (初入文坛)
如果你是把这个内腔体挖掉的话，是当做真空处理，无法进行任何设置应用的，所以无法选中，如果你里面是想通流体，你可以把内腔做成实体，将内腔的材料换成流体即可。
赞一下(1人) 回复此楼
三分天注定···
5楼2017-11-20 20:50:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

麟云陌陌

铁虫 (初入文坛)
引用回帖:
1楼: Originally posted by 流氓兔YS at 2015-12-06 15:22:37
本人初学COMSOL，在模拟CVD设备腔体气流的过程中一直无法选取腔体为边界，一直是“不应用”的状态，导致无法计算或者计算错误，如下图1

图1的情况是把腔体设置为表面的选项，如果把腔体设置为实体的话是可以选中 ...

楼主如何操作解决的，求指导！

发自小木虫Android客户端
赞一下 回复此楼
请不要假装努力，结局不会陪你演戏
6楼2018-06-15 10:03:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘晓倩

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 流氓兔YS at 2015-12-23 09:55:04
自己解决了，只需要用最大的域减去其他的，做个差集剩下的就是一个整体了，边界就可以完全选上了

您好，我测试了这个方法对于我的那个长方体中有隔板的模型不适用呢
赞一下 回复此楼
心里有梦想就不会孤单！
7楼2019-08-26 09:25:57
