[求助] 各位大神，六管程固定管板式换热器要怎么画啊 已有2人参与

六管程固定管板式换热器怎么画？？

发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2015-12-03 21:11:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NGJ889KWWC;

金虫 (著名写手)

石油化工，天然气工程师

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
Lancashire: 金币+2, 回帖及时且有帮助，赞一个。 2015-12-04 10:05:04
小鞋: 金币+2, ★有帮助 2015-12-07 20:23:03
可以按照这个图片画。
各位大神，六管程固定管板式换热器要怎么画啊
赞一下(1人) 回复此楼
学习是永恒的主题、交流是一种态度、坚持是一种本能。
2楼2015-12-04 08:36:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

barryQ

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by NGJ889KWWC; at 2015-12-04 08:36:05
可以按照这个图片画。


这不就是单管程的固定管板换热器，和六管程有什么关系？
赞一下 回复此楼
回家
3楼2015-12-07 11:31:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小菜鸟456

新虫 (初入文坛)

【答案】应助回帖

★ ★
小鞋: 金币+2, ★有帮助 2015-12-07 20:22:46

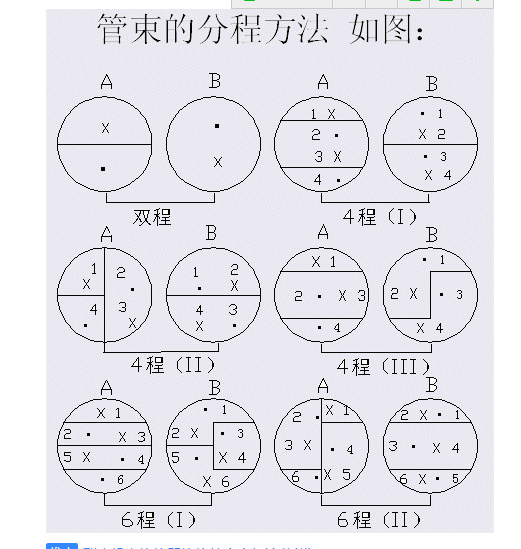

多管程换热器，主要是用挡板将管束分开，使流体多次往返换热管，提高换热效率，下面的是管束分程方法，应该没问题了吧
各位大神，六管程固定管板式换热器要怎么画啊-1
赞一下 回复此楼
能有所得
4楼2015-12-07 12:59:10
