[求助] 如何在负压环境下使水滴正常流下 已有6人参与

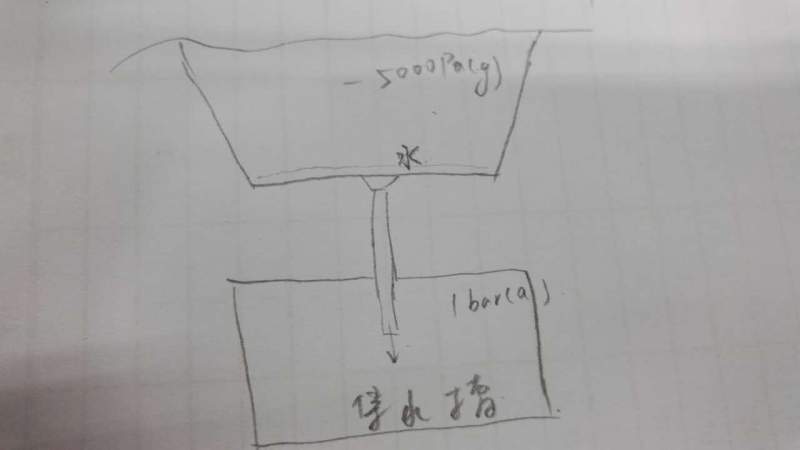

各位大神，如附件中图所示，现有一设备运行表压为-5000Pa，而设备中不断冷凝产生的水滴会汇集于设备底部，希望由下部开管道直接将水滴排出收集于集水箱中。集水箱与大气相连，压力为1bara，集水箱与设备底部仅有2米的高度。请教各位大神，这样的条件下，水是否能顺利流出，若不能顺利流出，麻烦大家支支招，用什么样形式的装置可以实现负压下正常流畅出水。万分感谢！

如何在负压环境下使水滴正常流下
回复此楼

» 猜你喜欢
1楼 2015-12-02 17:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

flyaround

新虫 (小有名气)
★
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:41:58
要么把下面的减压，要么给水增压，也就是加个泵或者提高高度…

发自小木虫IOS客户端
赞一下(1人) 回复此楼
2楼2015-12-02 17:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xwbyy

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:42:58
把集水箱和上面那个槽子之间加一根气相管，
赞一下(1人) 回复此楼
3楼2015-12-02 19:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

RadFrac

木虫 (正式写手)
★
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:42:33
只能是在下面加个真空泵把水吸出来。如果直接两个设备相连，集水箱里的空气或者水会被吸进上方的的设备。

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2015-12-02 20:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

NGJ889KWWC;

金虫 (著名写手)

石油化工，天然气工程师

【答案】应助回帖

★
感谢参与，应助指数 +1
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:43:06
三楼说的很正确，把集水箱和上面那个槽子之间加一根气相管。设备中不断冷凝产生的水滴会汇集于设备底部，通过气相管吹出来，吹的时候只需要打开阀门就可以了，或者把气相管阀门打开30%之间不断的给设备少量的气体就可以了。以供参考，
赞一下 回复此楼
学习是永恒的主题、交流是一种态度、坚持是一种本能。
5楼2015-12-03 09:07:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

279358146

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:43:23
将集水槽和上方真空度平衡下，用真空硅胶管平衡压力。管子两端都应该放在两个容器的上表面防止进水。我用的就是这个流动很顺畅。决不可上方加压，这样就破坏真空度了。
赞一下 回复此楼
6楼2015-12-03 09:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niu0520322

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:43:39
把下面的集水槽抽真空，或者在上下槽之间加一个泵，定时开一会泵

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2015-12-03 09:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘锋Alex

金虫 (小有名气)

【答案】应助回帖

★
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:43:49
在两个设备上加一根平衡管就可以了
赞一下 回复此楼
每个故事都有一个胖子
8楼2015-12-06 19:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ztxfhl

新虫 (初入文坛)
★
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:44:07
设备内部加液位传感器,用真空泵抽出.
赞一下 回复此楼
9楼2015-12-13 11:47:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fkwq

金虫 (正式写手)

【答案】应助回帖

★
zndxguo(Lancashire代发): 金币+1, 很有帮助，谢谢回帖。 2015-12-14 08:44:18
请参考一下玻璃仪器中的恒压?C液漏的结构改造设备即可。

发自小木虫IOS客户端
赞一下 回复此楼
10楼2015-12-13 22:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
