关于abaqus+mpcci+fluent计算膜结构流固耦合的一个严重问题。
|
|

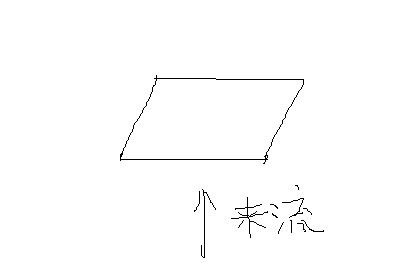

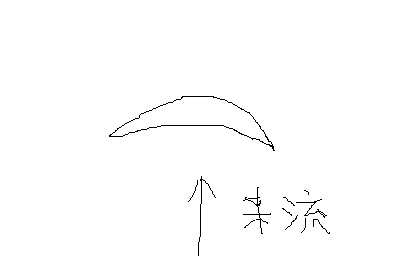

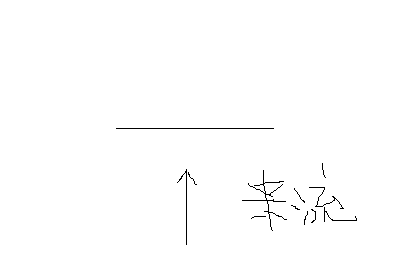

本人在进行降落伞流固耦合研究，目前遇到一个严重的问题。为简化问题，就假设伞面只有一片四边形膜（实际降落伞复杂的多），建完模型，伞面命名为wall-sanmian，读入fluent中后因为伞面为零厚度结构，会自动出现另一个边界wall-sanmian-shadow。其中wall-sanmian为伞面的上游面（面对velociy-inlet），wall-sanmian-shadow为伞面的下游面（面对pressure-outlet），这两个面分别和abaqus中对应的两个面进行流固耦合，在abaqus中膜的四条边固支。在fluent中原本wall-sanmian和wall-sanmian-shadow是节点位置完全相同的（重合的），但在耦合计算过程中监测发现，这两个边界竟然分离了，只有四个边还在一起，变成两个膜了，很快fluent出现负体积报错了。就是说，wall-sanmian和wall-sanmian-shadow的节点并没有同步位移，中间有了间隙。请问这个问题怎么解决？ 1.耦合之前斜向俯瞰图.png  2.耦合之前侧面图.png  3.耦合之后侧面图.png |
回复此楼» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有12人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有7人回复
-
什么时候能放榜呀？
已经有3人回复
-
一个有机合成实验室都需要哪些设备？
已经有8人回复
dayangshi2b
木虫 (著名写手)
- 应助: 118 (高中生)
- 金币: 2379.4
- 散金: 270
- 红花: 13
- 帖子: 1036
- 在线: 309.2小时
- 虫号: 2304102
- 注册: 2013-02-27
- 性别: GG
- 专业: 固体力学
|
看到过一篇文献，里面说“从耦合场计算来讲，通过 Workbench 平台，CFX 能够与 ANSYS 实现双向耦 合，而如果不借助于第三方中间平台，FLUENT 与 ANSYS 之间只能实现单向耦合。 虽然 ANSYS 14.0 之后，ANSYS 开发了 System Coupling 模块可以利用 FLUENT 来进行双向流固耦合，但目前其支持的结构单元类型只有实体单元，而且其结果 的准确性还没有得到验证。因此 CFX 的耦合计算能力要优于 FLUENT。” 由于膜结构不属于实体单元，属于壳单元，我不知道这是否是在说fluent根本就不支持膜结构的流固耦合，只适合右有厚度的实体结构？！ |
2楼2015-12-01 21:12:08
dayangshi2b
木虫 (著名写手)
- 应助: 118 (高中生)
- 金币: 2379.4
- 散金: 270
- 红花: 13
- 帖子: 1036
- 在线: 309.2小时
- 虫号: 2304102
- 注册: 2013-02-27
- 性别: GG
- 专业: 固体力学
3楼2015-12-01 21:14:18
