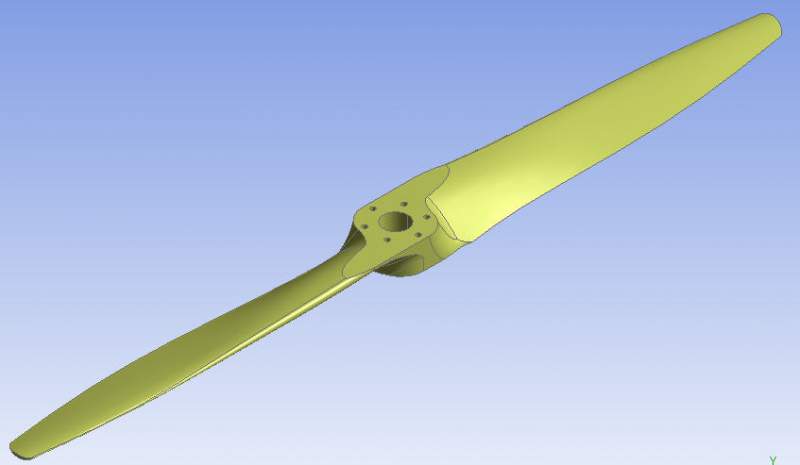

请教这样的几何能全部划分为6面体网格吗？ 已有2人参与
|

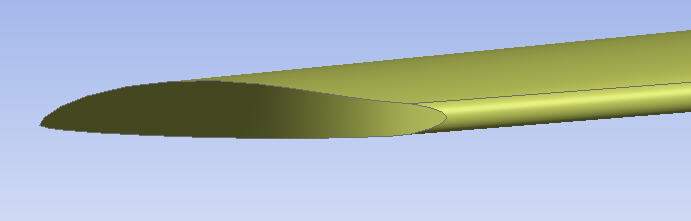

几何体中由明显的尖角，这个限制是不是就已经确定了不能全部划分为6面体？  |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Propeller.stp
2015-12-01 15:27:26, 539.94 K
» 猜你喜欢
334求调剂
已经有4人回复
-
085600材料与化工专硕329 求调剂
已经有21人回复
-
320分人工智能调剂
已经有9人回复
-
一志愿华东理工085601材料工程303分求调剂
已经有15人回复
-
材料工程085601，270求调剂
已经有8人回复
-
290求调剂085701
已经有17人回复
-
材料调剂
已经有4人回复
-
0703调剂，一志愿天津大学319分
已经有26人回复
-
一志愿南昌大学，085600，344分求调剂
已经有12人回复
-
土木水利专硕276分求调剂
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ICEM CFD问答整合【最新】
已经有12人回复
- 考研福利！ 2014考研数学必看 张宇各种答疑解惑！
已经有5人回复
- 由苹果引发的一点思考
已经有2人回复
2楼2015-12-01 16:42:23
钢笔
铁杆木虫 (小有名气)
小熊
- 应助: 5 (幼儿园)
- 金币: 3720.4
- 散金: 5
- 红花: 1
- 帖子: 247
- 在线: 142.6小时
- 虫号: 1141631
- 注册: 2010-11-08
- 性别: GG
- 专业: 钢铁冶金
3楼2015-12-01 16:50:58
4楼2015-12-01 23:49:18
fain0731
金虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 1542.8
- 红花: 3
- 帖子: 243
- 在线: 98.8小时
- 虫号: 2105833
- 注册: 2012-11-04
- 性别: GG
- 专业: 机械动力学
5楼2015-12-02 00:56:52
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
piteqiu: 金币+5, ★★★很有帮助, 谢谢回复，很有启发！ 2015-12-02 08:25:25
感谢参与，应助指数 +1
piteqiu: 金币+5, ★★★很有帮助, 谢谢回复，很有启发！ 2015-12-02 08:25:25
|
你好， 下载了文件看了一下，在下述俩种情况下无法改善： 1.画外流场（在叶端向外延伸并包围）； 2.内网格（应该不是画内网格吧？）； 如果外流场不外扩这个尖角无所谓。 对于尖角，不是网格小就可以。网格再小，他也是尖角。一个小小的改动就可以极大的提高网格质量。就是把2个边形成的尖角，变成3个边形成的半个矩形。 除此之外，你的叶片可以做全六面体网格。但是你的几何需要优化，在做优化的情况下，并不会影响CFD结果。  |
