ccwroot新虫 (初入文坛)
|
[求助]
金属银电解制成Ag/AgCl探针，不同电流密度及时间下的SEM图像的分析问题，谢谢 已有1人参与
|
|

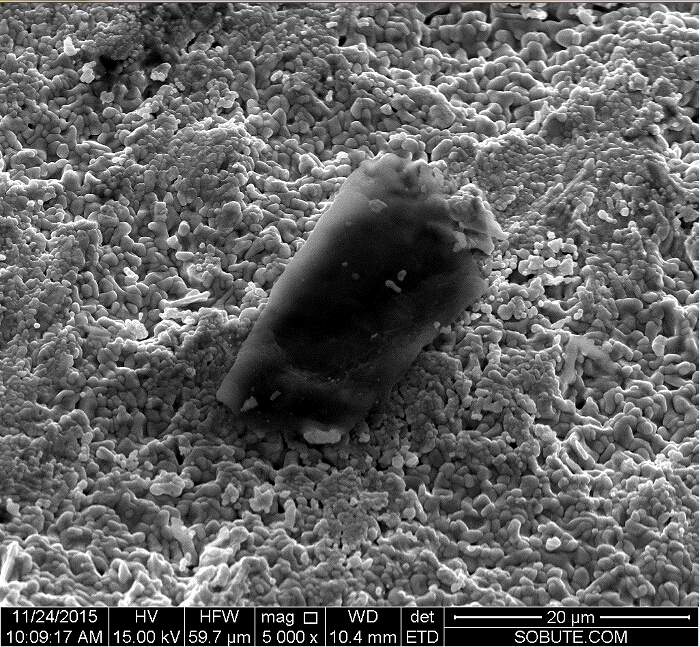

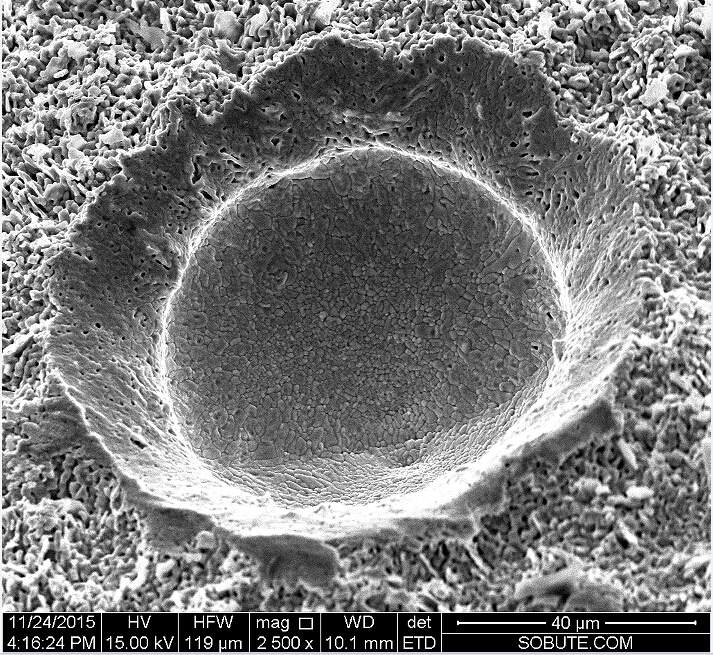

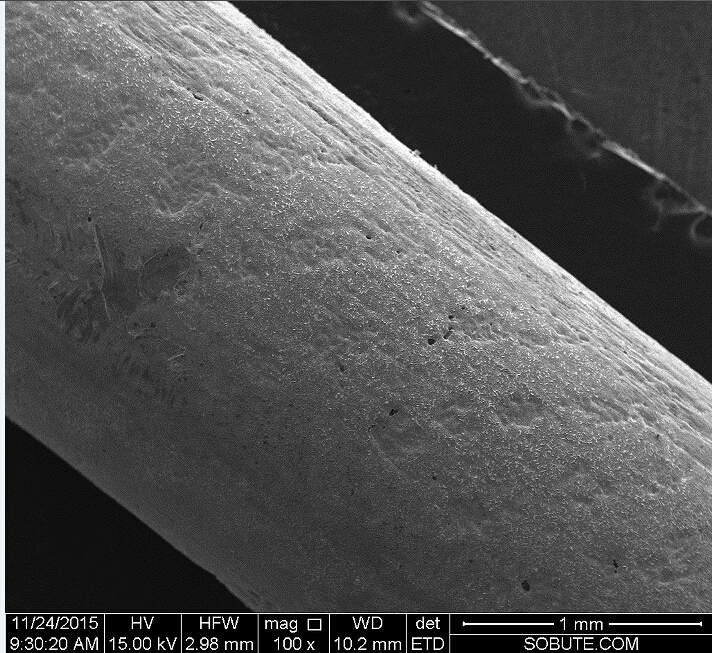

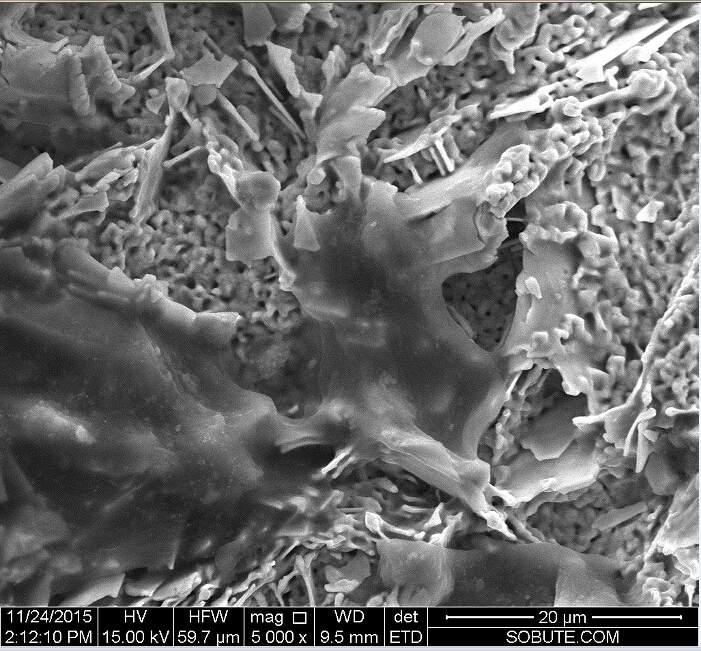

给位大神，你们好，我做了关于Ag（直径2mm）采用恒电流阳极氧化法制备Ag/AgCl电极，我采用的方式是不同电流密度下不同的通电电流时间，即 通以1mA/cm2；0.5h、1h、1.5h、2h、2.5h、3h、取1.5cm进行电解。 2mA/cm2；0.5h、1h、1.5h、2h、2.5h、3h、取1.5cm进行电解。 3mA/cm2；0.5h、1h、1.5h、2h、2.5h、3h、取1.5cm进行电解。 4mA/cm2；0.5h、1h、1.5h、2h、2.5h、3h、取1.5cm进行电解。 电解完后，我做了24个样的SEM图像分析，我也是第一次接触到电镜下的图片，先前也看过这方面的资料，但做AgCl电极大部分论文采用压片法压制出来的在SEM下的情况，很少采用恒电流阳极氧化法制备Ag/AgCl电极,对于电解这种情况下，从SEM图片下观察，电解完后有些发黑，有些出现片状的物质，有些出现坑，但坑里面很密实，这些情况不知道为什么出现，怎么分析，希望给位有经验的前辈多多提提你们的想法和分析，谢谢你们了 ，以下是我出现问题的一部分SEM图片，希望得到你们的帮助 注：3-2-2500代表通电电流密度为2mA/cm2,通电时间为2h，放大倍率是2500倍，其他以此类推， 真心希望得到你们的回答，在此谢谢了  1-1.5-100倍.jpg  1-3-5000倍.jpg  2-3-5000倍.jpg  3-2-2500倍.jpg |
