[求助] 求助:mottt-schottky 曲线测平带电势的问题已有1人参与

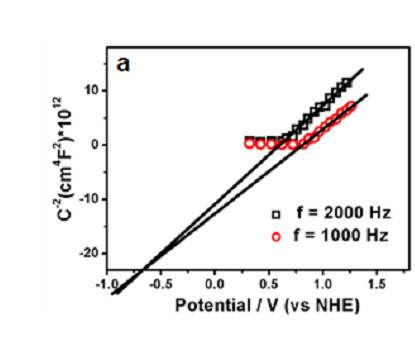

今天看到一篇AM 上的文献,用 mott-schottky 曲线计算AgBr平带电势。已附图。
图中,切线与X 轴的交点是-0.67,作者得出平带电势为-0.67. 可是,纵坐标并不是零。本人是新手,非常不明白,
与X 轴的交点,不应该是在纵坐标为零的时候读数吗?请各位大侠赐教。

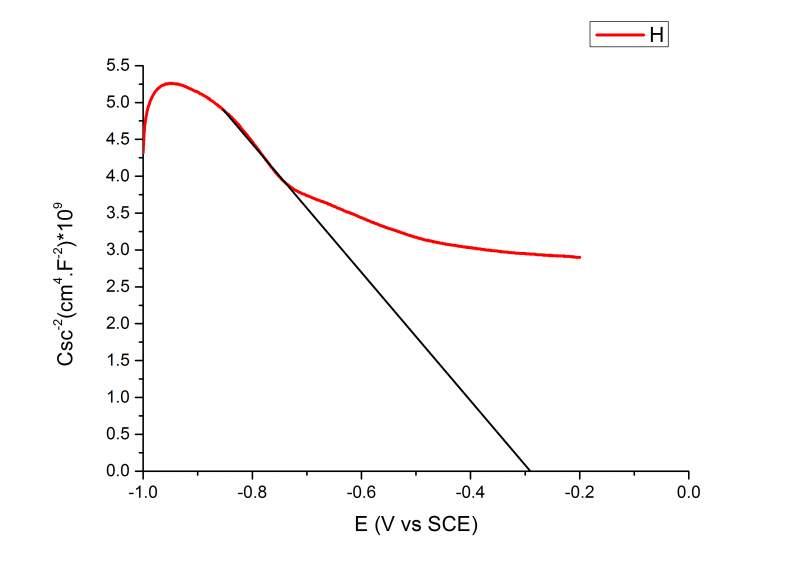

另附上了一张自己试着测的P25的mott-schottky 的曲线,这个图是正常的么,两段直线?是否可以读出平带电势就是-0.28呢?,能判断是p型半导体吗?(新手勿拍)
这个没有做掺杂,是不是没有意义呀?

头一次做,查资料看有人做在ITO 上,我是做成浆料,直接压在了泡沫镍上做工作电极,会有影响吗?

真心求教。先谢谢大家。

求助:mottt-schottky 曲线测平带电势的问题


求助:mottt-schottky 曲线测平带电势的问题-1
TiO2 (P25).jpg
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueswanily

新虫 (初入文坛)

接着再问一个:对于n型半导体,平带电势与导带电势相差不大,可以用平带电势估算导带电势。那么对于P型半导体是否也可以根据平带电势是不是与导带相差比较大,所以不能估算。那么如何测得P型半导体的导带电势呢?
2楼2015-11-29 13:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueswanily

新虫 (初入文坛)

没人回答,自己顶!顶!d=====( ̄▽ ̄*)b一下
,呵呵。
3楼2015-11-30 08:59:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tina-chem

银虫 (小有名气)

【答案】应助回帖

我感觉测试范围选的可能有点问题,P25应该是N型的吧
4楼2016-05-30 16:28:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小屋青烟

银虫 (小有名气)

★ ★
blueswanily(小毛球代发): 金币+2, 感谢参与 2018-12-08 19:19:45
引用回帖:
2楼: Originally posted by blueswanily at 2015-11-29 13:52:42
接着再问一个:对于n型半导体,平带电势与导带电势相差不大,可以用平带电势估算导带电势。那么对于P型半导体是否也可以根据平带电势是不是与导带相差比较大,所以不能估算。那么如何测得P型半导体的导带电势呢?

斜率为正——n型半导体,数值约为CB值;斜率为负——P型半导体,数值约等于VB值。
change
5楼2018-12-08 17:16:09
