[求助] CFX求解的时候出现的问题,大家看看是什么情况 已有2人参与

怎么解决?已经困扰我很多天了,我做的是旋转模型,是建模问题还是边界条件问题?

CFX求解的时候出现的问题,大家看看是什么情况


CFX求解的时候出现的问题,大家看看是什么情况-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶-由

捐助贵宾 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
看下那个out file中的"Notice",那里面可能有具体的信息。有很多情况会导致code 1,code2错误出现的,你给出的信息说明不了具体问题。
一点建议。
由来已久,自由自在
2楼2015-11-28 14:04:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

struggle_13

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by 叶-由 at 2015-11-28 14:04:45
看下那个out file中的"Notice",那里面可能有具体的信息。有很多情况会导致code 1,code2错误出现的,你给出的信息说明不了具体问题。
一点建议。

非常感谢提示帮助,但是我准备上传“notice” 中的warning和error,但是系统老提示有敏感词汇,没法上传。
3楼2015-11-30 10:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与,应助指数 +1
本帖仅楼主可见
4楼2015-11-30 13:16:48
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

考研梦

铜虫 (正式写手)

提示1是并行求解停止,可能与网格路径有关

发自小木虫Android客户端
5楼2015-11-30 13:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

struggle_13

铜虫 (初入文坛)

引用回帖:
5楼: Originally posted by 考研梦 at 2015-11-30 13:55:31
提示1是并行求解停止,可能与网格路径有关

那可能是网格划分的问题?
6楼2015-11-30 15:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

struggle_13

铜虫 (初入文坛)

引用回帖:
4楼: Originally posted by Tsin1138 at 2015-11-30 13:16:48
感觉是流固耦合计算的时候网格形变过大导致出现负网格,在Workbench中开启大网格变形了没?

这里面也没有涉及到耦合问题,他是一个摩擦片间的流场分析,类似于湿式离合器摩擦片未压紧前的流场分析。
7楼2015-11-30 15:31:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

struggle_13

铜虫 (初入文坛)

后来仿真又出现以下问题:
    ********* WARNING *********                      |
| The initial values file does not contain any field solution data.  |
| Please check the source file carefully.
   ****** PROBLEM REPORT ******                     |
|--------------------------------------------------------------------|
| Subsystem: Input and Output                                        |
| Subroutine name: ErrAction                                         |
| Severity level: Fatal Error                                        |
| Error message number: 001100279                                    |
|--------------------------------------------------------------------|
| Message:                                                           |
|                                                                    |
| Stopped in routine CHECK_INTERP                                    |
|                                                                    |
|                                                                    |
|                                                                    |
|                                                                    |
|                                                                    |
+====================================================================+

+--------------------------------------------------------------------+

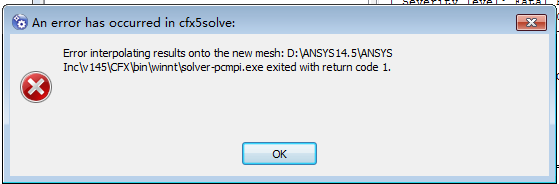

|                An error has occurred in cfx5solve:                 |
|                                                                    |
| Error interpolating results onto the new mesh: D:\ANSYS14.5\ANSYS  |
| Inc\v145\CFX\bin\winnt\solver-pcmpi.exe exited with return code 1. |
+--------------------------------------------------------------------+


+--------------------------------------------------------------------+
| The following user files have been saved in the directory          |
| C:/Users/Administrator/AppData/Local/Temp/WB_admin1409231659_7848- |
| _2/unsaved_project_pending_tasks/dp0_CFX_Solution/CFX_002:         |
|                                                                    |
| job                                                                |
+--------------------------------------------------------------------+


This run of the ANSYS CFX Solver has finished.
8楼2015-11-30 16:33:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

考研梦

铜虫 (正式写手)

初始化失败,意味着流场数据没有传递。好好检查你的耦合条件,以及多场求解。

发自小木虫Android客户端
9楼2015-11-30 22:29:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

struggle_13

铜虫 (初入文坛)

引用回帖:
9楼: Originally posted by 考研梦 at 2015-11-30 22:29:43
初始化失败,意味着流场数据没有传递。好好检查你的耦合条件,以及多场求解。

好的,我看看,谢谢
10楼2015-12-01 08:56:53
