[求助] 石墨烯 TEM 和 HRTEM 以及电子衍射图分析，附带图片 已有2人参与

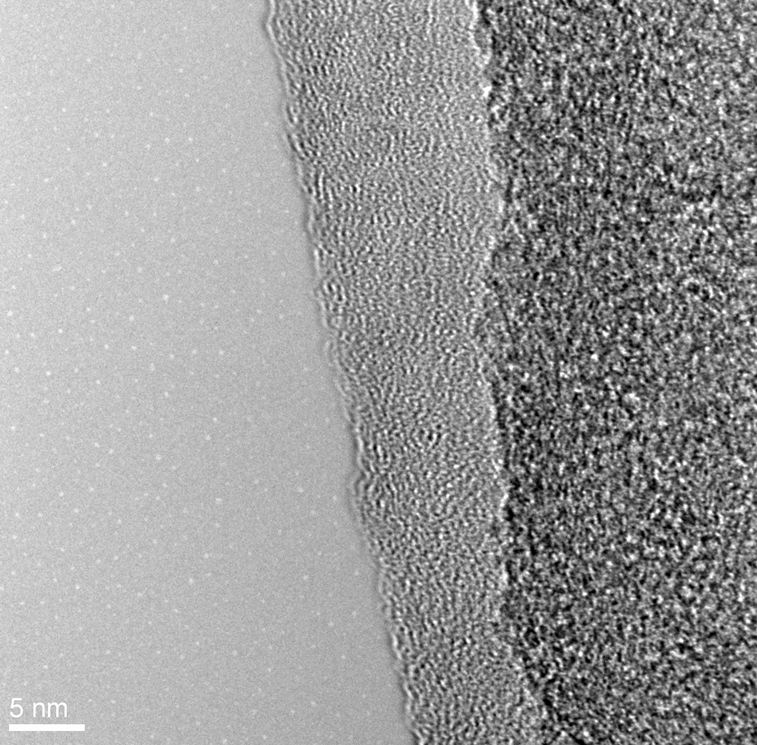

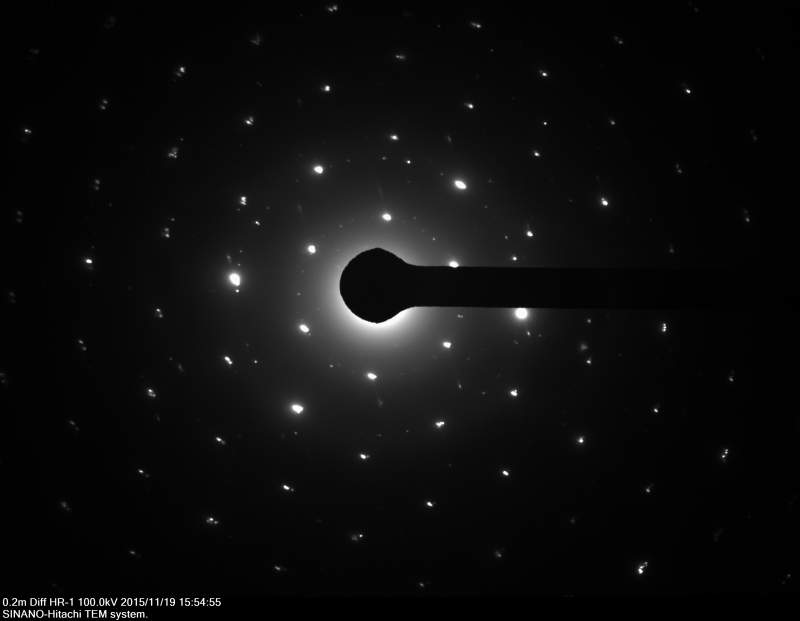

亲爱的虫友们，求助大家 1. 如何用 HRTEM 和选取电子衍射大致分析石墨烯层数呢？ 2.我的 TEM 图好多斑点是杂质么？我用有机物超声分散后直接制样的。 3.HRTEM 分析放大这么多倍怎么看不出层数呢？文献上可以看到的呀。4. 电子衍射好多的零散小斑点是说明层数较多么？但是文献上是用 （1120）和（1100）的斑点强度来说明层数啊。 本人初入石墨烯，求大神解答 。 下面附图

石墨烯 TEM 和 HRTEM 以及电子衍射图分析，附带图片


石墨烯 TEM 和 HRTEM 以及电子衍射图分析，附带图片-1


石墨烯 TEM 和 HRTEM 以及电子衍射图分析，附带图片-2
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯小百科

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-11-27 11:28:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

革命

金虫 (正式写手)

【答案】应助回帖

从image的图片来看，你的石墨烯是多层石墨烯，只有在边缘有可能是单层的；且石墨烯片的大小2微米左右。对于选区电子衍射，你用100kv做的TEM，最小选区大概在0.5微米左右，这意味着选区电子衍射的选区将覆盖一片石墨烯的较大部分，甚至选到两块或多块石墨烯交叠的部分；所以从电子衍射得到的斑点能代表你的石墨烯总体上的层数，而不是边缘，从衍射斑上看起来，石墨烯起码在3-4层以上。HRTEM看到的边缘的石墨烯很可能是单层的。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

虫儿搞学术
与其苟且偷生不如从容燃烧
7楼2015-12-16 18:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

虫儿搞学术

新虫 (初入文坛)
怎么沉了啊，求大神啊啊
赞一下 回复此楼
2楼2015-12-08 14:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫儿搞学术

新虫 (初入文坛)
不能沉啊。自己顶
回复此楼
3楼2015-12-15 11:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcycomcn

铁杆木虫 (著名写手)

千年虫
杂质多

发自小木虫Android客户端
回复此楼

» 本帖已获得的红花（最新10朵）

虫儿搞学术
宁静以致远
4楼2015-12-15 12:44:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫儿搞学术

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by lcycomcn at 2015-12-15 12:44:43
杂质多

你好，请问这个电子衍射出现了三套斑点，这个是说明层数多么？文献上一般用衍射斑点亮度分析的啊，求指导

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-12-16 16:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

粘液819

木虫 (正式写手)
一套一层
回复此楼
123
6楼2015-12-16 17:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫儿搞学术

新虫 (初入文坛)
送红花一朵
引用回帖:
7楼: Originally posted by 革命 at 2015-12-16 18:20:38
从image的图片来看，你的石墨烯是多层石墨烯，只有在边缘有可能是单层的；且石墨烯片的大小2微米左右。对于选区电子衍射，你用100kv做的TEM，最小选区大概在0.5微米左右，这意味着选区电子衍射的选区将覆盖一片石墨 ...

那么判断单片的层数是利用几套斑点还是利用（1120）和（1100）晶面强度呢？我看的文献都是利用强度说明的

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-12-17 09:27:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daymenghuan

木虫 (正式写手)
请问你的石墨烯用多少浓度制样来做TEM

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-03-22 12:25:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左波小小虫

木虫 (著名写手)
楼主，你还能找到SAED衍射的那张图吗，带标尺的
赞一下 回复此楼
怎么提高小木虫级别，看到所有帖子
