[求助]
散热器风扇的仿真 已有3人参与
|
||

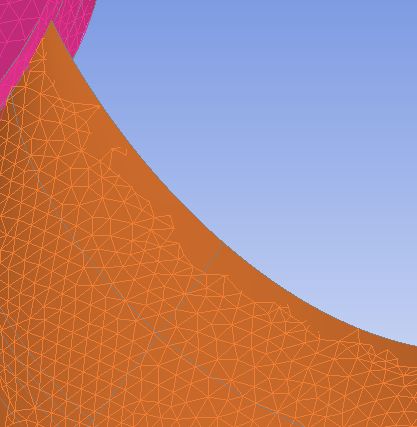

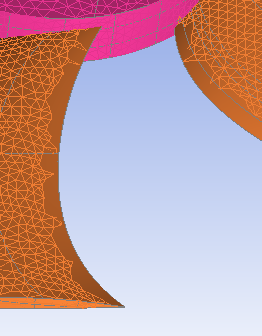

用的ICEM 四面体 网格 这个风扇边缘怎么是这样啊？还有问个问题，那个旋转区域的interface面该如何生成? ]7~}Z3~0U6VZJEZA}H]DNDE.png  4SI~OWY(H]JZN$)VAMJI5P5.png |
回复此楼» 猜你喜欢
酰胺脱乙酰基
已经有12人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全
已经有3人回复
-
同年申请2项不同项目，第1个项目里不写第2个项目的信息，可以吗
已经有4人回复
-
有时候真觉得大城市人没有县城人甚至个体户幸福
已经有10人回复
-
天津大学招2026.09的博士生，欢迎大家推荐交流（博导是本人）
已经有5人回复
-
有院领导为了换新车，用横向课题经费买了俩车
已经有5人回复
-
CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优
已经有6人回复
-
面上项目申报
已经有3人回复
-
博士延得我，科研能力直往上蹿
已经有7人回复
lajiiwang
金虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 664.5
- 散金: 35
- 帖子: 169
- 在线: 212.8小时
- 虫号: 2060149
- 注册: 2012-10-14
- 性别: GG
- 专业: 传热传质学
4楼2015-11-26 21:13:03
2楼2015-11-26 20:46:45
3楼2015-11-26 20:47:46
|
仅供参考： Interface你建立一个圆柱体空间包围风页就好 你的截图是把face打开了的吧，关上它也许网格边缘很参差不齐，应该需要对风页边缘网格局部加密 发自小木虫Android客户端 |
5楼2015-11-26 23:09:20
liliang_601
捐助贵宾 (正式写手)
- 应助: 46 (小学生)
- 金币: 2320.6
- 散金: 58
- 红花: 9
- 帖子: 339
- 在线: 633.6小时
- 虫号: 2898348
- 注册: 2013-12-27
- 性别: GG
- 专业: 工程海洋学
6楼2015-11-26 23:14:00
7楼2015-11-27 00:35:43
8楼2015-11-27 00:36:05
|
666 发自小木虫Android客户端 |
9楼2015-11-27 00:51:47
【答案】应助回帖
感谢参与，应助指数 +1
|
你是直接用八叉树自上而下生成的网格，所以出现了这样的现象。定义线网格，让边对应起来，auto block,生成面网格，再用quick方式生成体网格，就没这样现象了 发自小木虫Android客户端 |
10楼2015-11-27 08:02:42
