| 查看: 2229 | 回复: 13 | ||
[求助]
有人用HSE计算过Silicane或Germanane的能带吗？
|
||
|

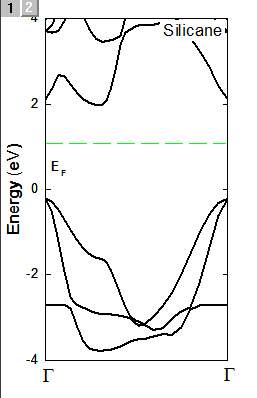

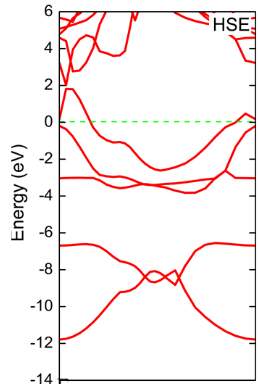

如题，HSE显示Silicane能带有4.0eV，而PBE则只有2.18eV，于是用HSE算了一下 下图为PBE算得能带  HSE计算步骤完全按照小木虫上的教程进行，教程附件中附上 第一步静态计算采用K点密度为15X15X1，POSCAR含有四个原子，二个Si，二个H 第二步HSE，K点密度为15X15X1，读入上一步WAVECAR 第三步HSEBand，计算成功得到本征值文件，处理后作图傻眼了，居然算成了导体……  问题出在哪里呢？是静态计算K点密度太低？还是其他原因？ 请有经验的前辈赐教 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : HSE计算电子性质.pdf
2015-11-26 15:48:28, 66.94 K
» 猜你喜欢
存款400万可以在学校里躺平吗
已经有15人回复
-
拟解决的关键科学问题还要不要写
已经有6人回复
-
Materials Today Chemistry审稿周期
已经有6人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
推荐一本书
已经有13人回复
-
国自然申请面上模板最新2026版出了吗？
已经有17人回复
-
纳米粒子粒径的测量
已经有8人回复
-
疑惑？
已经有5人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
前田庆次7楼2015-11-26 18:37:12
2楼2015-11-26 16:54:05
|
前辈，INCAR几乎完全照抄附件中的教程，除了个别参数不同 下面是INCAR： 第一步 PBE计算的 ### ENCUT = 450 ISTART = 0 ICHARG = 2 ISMEAR = 0 SIGMA = 0.05 #Electronic relax EDIFF = 1E-6 NELM = 200 IBRION = -1 NSW = 0 ISPIN=1 GGA = PE PREC = Accurate 第二步HSE: HSE ENCUT = 450 ISMEAR = 0 SIGMA = 0.05 EDIFF = 1E-4 NELM = 200 IBRION = -1 NSW = 0 POTIM = 0.1 ISPIN=1 PREC = Accurate HFSCREEN = 0.2 LHFCALC = .TRUE. ALGO = Damped Time = 0.4 第三步HSEBand： BAND ENCUT = 450 ISMEAR = 0 SIGMA = 0.05 EDIFF = 1E-5 NELM = 200 IBRION = -1 NSW = 0 POTIM = 0.1 ISPIN= 1 PREC = Accurate HFSCREEN = 0.2 LHFCALC = .TRUE. 与原来的教程比，我只是没设置ISIF=2这个参数，这个无所谓吧，其余的几乎一模一样 请您指教 |
3楼2015-11-26 17:17:31
4楼2015-11-26 17:18:47
5楼2015-11-26 18:05:58
6楼2015-11-26 18:07:39
8楼2016-06-07 10:38:44
9楼2016-06-07 10:41:36
10楼2016-06-12 14:35:28
