[求助] 柱塞泵流道仿真加入温度后就一直显示温度不收敛

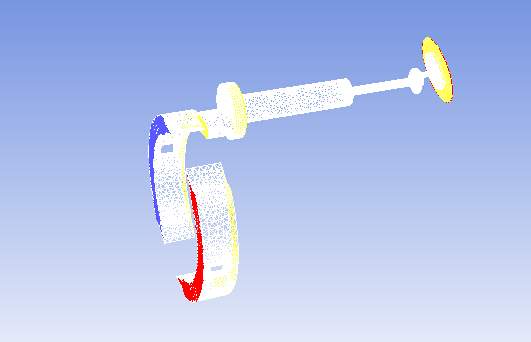

下图是简化的柱塞泵流道模型，包括了配流盘，柱塞和滑靴副的泄漏。 进出口条件为： 入口 0.1MPa 303k，出口21MPa 313k，泄漏口是出口二 0.05MPa 343k。 其他设置也如图。 粘度用UDF表示，柱塞的拉升收缩也是用UDF， 柱塞的360度用滑移网格。没加入温度的仿真都没问题，一加入温度就出错了。

初始化就有一个不到10^-6，运行起来，直接就显示温度不收敛，求帮忙啊。

柱塞泵流道仿真加入温度后就一直显示温度不收敛


柱塞泵流道仿真加入温度后就一直显示温度不收敛-1


柱塞泵流道仿真加入温度后就一直显示温度不收敛-2
回复此楼

» 猜你喜欢
1楼 2015-11-26 13:26:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
一开始我步距是10^-4，一跑就出错，我现在一直在调小步距，发现知道10^-10才能跑起来。。。。但是这个步距太小了，完全没用啊，，难道要提升网格？但是要怎么处理网格呢？ 我现在网格的skwness 已经小于0.85了
赞一下 回复此楼
2楼2015-11-26 13:41:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
3楼2015-11-26 13:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
4楼2015-11-26 15:52:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jehssen

铜虫 (初入文坛)
5楼2015-11-27 09:00:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgh1234

新虫 (小有名气)
你好！你有没有用MATLAB数值编程求解，能交流下么？
赞一下 回复此楼
6楼2017-03-22 16:45:29
